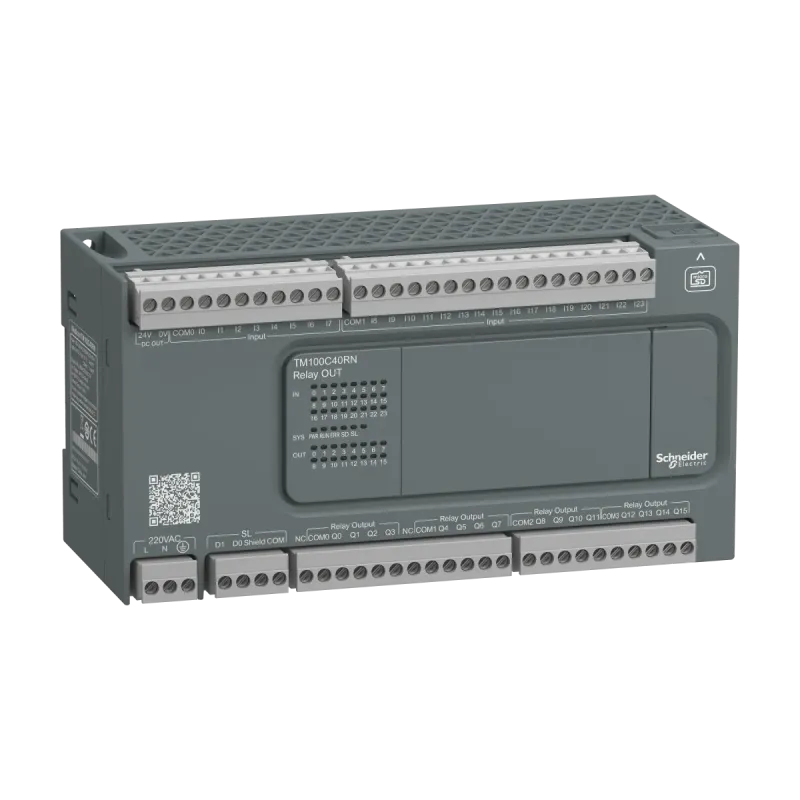

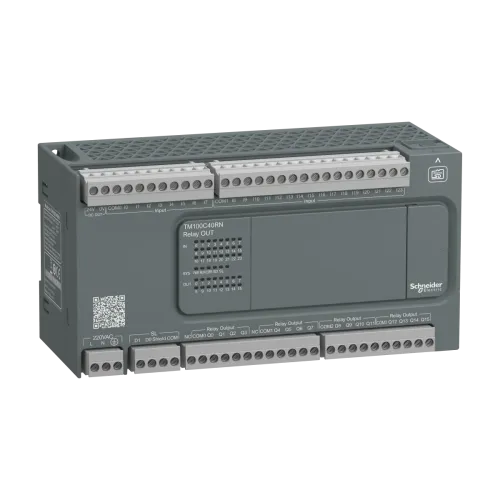

ТОППЛК M100 40ВХ/ВИХ,~220В, 24 ВХ., 16 РЕЛ.
- Виробник: Schneider Electric
- Модель: TM100C40RN
- В наявності
₴16198.79
Без податку: ₴13498.99
Цей продукт є частиною лінійки Easy Modicon M100 - пропозиції логічних контролерів для простих машин з кількістю входів/виходів до 40. Цей логічний контролер має 4 швидкісних входи, 2 високошвидкісних входи, 3 звичайних входи і 7 нормально відкритих релейних виходів. Це логічний контролер Easy Modicon з вхідною напругою 24В постійного струму, вихідною напругою 24В постійного струму, 220В змінного струму і вихідним струмом 2А. Легко обслуговувати та оновлювати за допомогою карти пам'яті micro SD. Інтегровані з'єднання: порт USB з роз'ємом mini B USB 2.0, неізольований послідовний канал 1 та інтерфейс RS485, а також неізольований послідовний канал 2 та інтерфейс RS232/RS485. Це контролер з внутрішньою флеш-пам'яттю 512 КБ і картою пам'яті micro SD ємністю 32 ГБ. Це продукт зі ступенем захисту IP20. Його розміри: 110 мм (ширина) x 70 мм (глибина) x 90 мм (висота). Важить 0,295 кг. Призначений для автоматизації невеликих обробних, виробничих, складальних або пакувальних машин. Цей продукт сертифікований CE. Він відповідає стандартам EN/IEC 61010-2-201 та EN/IEC 61131-2. Підтримує монтаж на DIN-рейку. Економічно ефективне і просте рішення для послідовного керування простими машинами з кількістю входів/виходів до 40.
| Specifications | |
|---|---|
| [Us] номінальна напруга живлення | 100...240 В змінний струм |
| COS | 19CF-INDACB |
| Виробник | Schneider Electric |
| Висота | 90 мм |
| Висота зберігання | 0-3000 м |
| Висота над рівнем моря | 0...2000 m |
| Вібростійкість | 3,5 мм на 5-8.4 Гц на симетрична рейка | 1 gn на 8.4-150 Гц на симетрична рейка | 3,5 мм на 5-8.4 Гц на монтаж панелі | 3 gn на 8.4-150 Гц на монтаж панелі |
| Відносна вологість | 10-95 %, без конденсату (в експлуатації) | 10-95 %, без конденсату (у сховищі) |
| Відхилення ходу годинника | <= 90 с/місяць на 25-25 °C |
| Вхідний повний опір | 3,3 кОм для постійні входи | 3,3 кОм для швидкий вхід | 2.81 кОм для високошвидкісний вхід |
| Глибина | 70 мм |
| Граничний рівень напруги (стан 0) | <= 5 В для Вхід |
| Граничний рівень напруги (стан 1) | >= 15 В для Вхід |
| Електрична зносостійкість | 100000 циклів AC-12, 240 В, 480 В·А, резистивний | 100000 циклів DC-12, 24 В, 48 В, резистивний |
| Електричне з'єднання | знімний гвинтова клемна колодкадля входів | знімний гвинтова клемна колодкадля виходів | знімний гвинтова клемна колодка, 4 клема(и) для підключення послідовного каналу1 | mini B USB 2.0 роз'ємдля терміналу програмування | знімний гвинтова клемна колодка, 3 клема(и) для підключення живлення 100-240 В змінного струму |
| Електромагнітна сумісність | тест на стійкість до електростатичного розряду - test level: 8 кВ (вихлоп) conforming to МЕК 61000-4-2 | тест на стійкість до електростатичного розряду - test level: 6 кВ (контактний розряд) conforming to МЕК 61000-4-2 | Сприйнятливість до електромагнітних полів - test level: 10 В/м (80 МГц...3 ГГц) conforming to МЕК 61000-4-3 | Емісії - test level: 79 дБмкВ/м QP/66 дБмкВ/м AV (силові лінії змінного струму) conforming to МЕК 55011 | Емісії - test level: 73 дБмкВ/м QP/60 дБмкВ/м AV (силові лінії |
| Живлення датчика | 24-24 В постійна напруга |
| Ізоляція | між входом і внутрішньою логікою в 560 В змінний струм | між швидким входом і внутрішньою логікою в 560 В змінний струм | між вхідними групами в 560 В змінний струм | неізольований між входами | між виходом і внутрішньою логікою в 1780 В змінний струм | між вихідними групами в 1780 В змінний струм | між живленням і внутрішньою логікою в 1780 В змінний струм |
| Кількість дискретних виходів | 16 реле |
| Кількість дискретних входів | I2...I5: 4 швидкий вхід | I0...I1: 2 високошвидкісний вхід | I6...I23: 18 постійні входи |
| Кількість дискретних входів/виходів | 40 |
| Кількість обчислюваних входів | 2 швидкий вхід (HSC режим) на 60 кГц 32 біти |
| Код УКТЗЕД | 8537109100 |
| Контур регулювання | регульований ПІД-регулятор до 14 одночасних циклів |
| Країна виробник | Німеччина |
| Максимальна дальність кабелю між пристроям | екранований кабель <10 м для швидкий вхід | екранований кабель <10 м для високошвидкісний вхід | неекранований кабель <150 м для вихід | неекранований кабель <50 м для постійні входи |
| Максимальний пусковий струм | 50 А |
| Максимальний струм на загальний вихід | 4 А на COM 0 | 4 А на COM 1 | 4 А на COM 2 | 4 А на СОМ 3 |
| Маса нетто | 0.409 кг |
| Межі вихідної напруги | 30 В ПОСТІЙНИЙ СТРУМ | 250 В змінний струм |
| Межі напруги живлення | 85-264 В |
| Механічна зносостійкість | 20000000 циклів для релейний вихід |
| Мінімальне навантаження | 10 мА на 5 В постійний струм для релейний вихід |
| Місцева сигналізація | для PWR 1 СВІТЛОДІОД (зелений) | для RUN 1 СВІТЛОДІОД (зелений) | для помилка модуля (ERR) 1 СВІТЛОДІОД (червоний) | для Доступ до SD-карти (SD) 1 СВІТЛОДІОД (зелений) | для SL1 1 СВІТЛОДІОД (зелений) | для Стан вводу/виводу 1 світлодіод на канал (зелений) |
| Монтажна опора | DIN-рейка 35х15 рейка відповідно до МЕК 60715 | DIN-рейка 35х7.5 плата або панель із монтажним набором відповідно до МЕК 60715 |
| Налаштовуваний час фільтрації | 0 мс для Вхід | 3 мс для Вхід | 12 мс для Вхід |
| Напруга дискретного виходу | 24 В постійного струму | 220 В змінного струму |
| Напруга дискретного входу | 24 В |
| Обладнання для зберігання даних | 32 ГБ карта пам'яті micro SD (опціонально) |
| Обсяг пам'яті | 1024 кБ внутрішній флеш-пам'ять пам'яті з 10000 інструкцій для резервне копіювання програм |
| Протокол порту обміну даними | Порт USB: USB протокол - SoMachine-Network | неізольований послідовний канал: Modbus протокол головний/ведений - RTU/ASCII або SoMachine-Network |
| Робоча температура повітря | 0-55 °C (горизонтальна установка) |
| Сертифікація виробу | CE |
| Споживана потужність [ВА] | 35-45 В·А на 100...240 В змінний струм (з максимальним вводом/виводом) |
| Стандарти | МЕК 61131-2 | МЕК 61010-2-201 |
| Стійкість до коротких переривів споживання | 10 мс |
| Струм дискретного виходу | 2:00 AM |
| Струм дискретного входу | 7 мА для постійні входи | 7 мА для швидкий вхід | 9 мА для високошвидкісний вхід |
| Ступінь забруднення | <= 2 |
| Ступінь захисту | IP20 із захисною кришкою |
| Температура навколишнього повітря для збер | -25-70 °C |
| Тип вбудованого інтерфейсу | Порт USB з mini B USB 2.0 роз'єм | неізольований послідовний канал серійний номер 1 з блок контактів роз'єм та RS485 інтерфейс | неізольований послідовний канал серійний 2 з блок контактів роз'єм та RS232/RS485 інтерфейс |
| Тип виробу або компоненту | логічний контролер |
| Тип дискретного виходу | реле нормально розімкнуте |
| Тип напруги дискретного входу | постійна напруга |
| Тип сигналу керування | квадратура (x1, x2, x4) на 60 кГц для швидкий вхід (HSC режим) | імпульс/напрямок на 60 кГц для швидкий вхід (HSC режим) | однофазний на 60 кГц для швидкий вхід (HSC режим) | CW/CCW на 60 кГц для швидкий вхід (HSC режим) |
| Точний час виконання завдання події | 60 мкс час відгуку |
| Ударостійкість | 15 gn для 11 мс | 30 gn для 6 мс |
| Час виконання для 1 Кінструкції | 0.3 мс для ситуаційна та періодична задача |
| Час виконання однієї інструкції | 0.2 мкс булевої операції |
| Час реакції | 35 мкс увімкнення, I2...I5 клема(и) для швидкий вхід | 100 мкс вимкнення, I2...I5 клема(и) для швидкий вхід | 5 мкс увімкнення, I0...I1 клема(и) для високошвидкісний вхід | 5 мкс вимкнення, I0...I1 клема(и) для високошвидкісний вхід | 35 мкс увімкнення, I6...I13 клема(и) для постійні входи | 100 мкс вимкнення, I6...I13 клема(и) для постійні входи | 10 мс увімкнення, Q0...Q15 клема(и) для релейний вихід | 10 мс вимкнення, Q0...Q15 клема(и) для релейний вихід | 55 мкс увімкнення, I14...I23 клема(и |
| Частота мережі | 50/60 Гц |
| Частота перемикання | 0,1 Гц з максимальним навантаженням | 5 Гц без максимального навантаження |
| Швидкість передачі | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15-15 м для RS485 | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3-3 м для RS232 | 12 Мбіт/с для USB |
| Ширина | 175 мм |
| Штрих-код | b3606481190789 |
