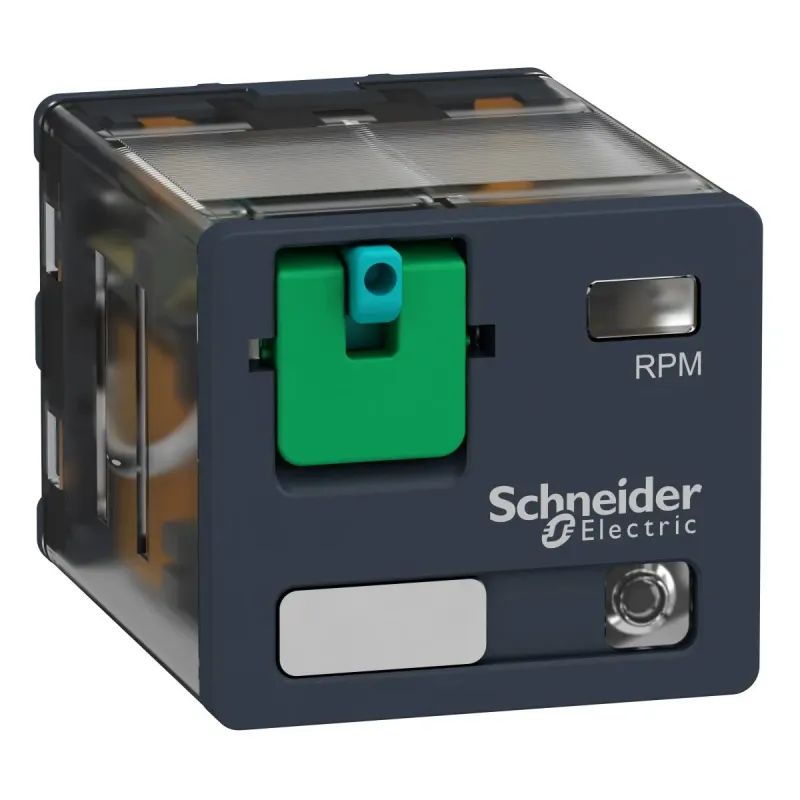

ТОПРЕЛЕ СИЛОВЕ,3CO,СВІТЛОДІОД, =24В
- Виробник: Schneider Electric
- Модель: RPM32BD
- В наявності
₴954.72
Без податку: ₴795.60
СИЛОВЕ РЕЛЕ 3 CO, СВІТЛОДІОД, 24В ПОСТ. СТРУМУ
| Specifications | |
|---|---|
| [Ie] номінальний робочий струм | 15 А на 277 В (AC) відповідно до UL | 15 А на 28 В (ПОСТІЙНИЙ СТРУМ) відповідно до UL | 15 А на 250 В (AC) нормально відкритий відповідно до МЕК | 15 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК | 7.5 А на 250 В (AC) нормально закритий відповідно до МЕК | 7.5 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК |
| [In] номінальний струм | 15 А |
| [Ithe] умовний тепловий струм в оболонці | 15 А в -40-55 °C |
| [Uc] напруга схеми керування | 24 В Постійний струм | 24 В |
| [Ui] номінальна напруга ізоляції | 250 В відповідно до МЕК | 300 В відповідно до CSA | 300 В відповідно до UL |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ впродовж 1.2/50 мкс |
| COS | 19GP-INDAPO |
| Cереднє споживання котушки | 1.5 В |
| How to video | https://www.youtube.com/watch?v=2fJJKGUbG-s |
| Виробник | Schneider Electric |
| Вібростійкість | 3 gn, амплітуда= +/- 1 мм (f = 10-150 Гц)5 циклов в операції | 5 gn, амплітуда= +/- 1 мм (f = 10-150 Гц)5 циклов не в операції |
| Діапазон номінальної робочої напруги | 19.2...26.4 В ПОСТІЙНИЙ СТРУМ |
| Електрична зносостійкість | 100000 циклів для резистивний навантаження |
| Електрична міцність ізоляції | 1500 В змінний струм між контактами з мікро вимкнення ізоляція | 2000 В змінний струм між котушкою і контактом з посилена ізоляція | 2000 В змінний струм між полюсами з базовий ізоляція |
| Інтегральний час | 20 мс при номінальній напрузі |
| Код сумісності | RPM |
| Код УКТЗЕД | 8536419090 |
| Коефіцієнт використання | 20% |
| Країна виробник | Китай |
| Максимальна комутаційна здатність | 3750 ВА | 420 Вт |
| Максимальна напруга перемикання | 250 В відповідно до МЕК |
| Маса нетто | 0.054 кг |
| Матеріал контакту | AgNi |
| Механічна зносостійкість | 10000000 циклів |
| Мінімальна комутаційна здатність | 170 мВт на 10 мА, 17 В |
| Назва пристрою | RPM |
| Назва серії | потужність |
| Опис виробу | Повний комплект |
| Показники надійності безпеки | B10d = 100000 |
| Поріг напруги відпускання | >= 0.1 Uc ПОСТІЙНИЙ СТРУМ |
| Рівні тесту | рівень А груповий монтаж |
| Робоча температура навколишнього середови | -40-55 °C |
| Робоча швидкість | <= 1200 циклів/год під навантаженням | <= 18000 циклів/год Холостий хід |
| Робоче положення | Будь-яка позиція |
| Робочий час | 20 мс при номінальній напрузі |
| Світлодіодний індикатор стану | з |
| Середній опір | 320 Ом на 20 °C +/- 10 % |
| Сертифікація виробу | EAC | UL | CSA |
| Стандарти | UL 508 | CSA C22.2 № 14 | МЕК 61810-1 |
| Струм навантаження | 15 А на 250 В змінний струм | 15 А на 28 В ПОСТІЙНИЙ СТРУМ |
| Ступінь забруднення | 3 |
| Ступінь захисту | RT I | IP40 відповідно до МЕК 60529 |
| Температура навколишнього повітря для збер | -40-85 °C |
| Тип виробу або компоненту | вставне реле |
| Тип керування | кнопка перевірки з можливістю блокування |
| Тип контакту та з'єднання | 3 перемикаючих контакти |
| Ударостійкість | 15 gn для в дії | 30 gn для не працює |
| Форма контакту | плоский |
| Штрих-код | b3389119402057 |
