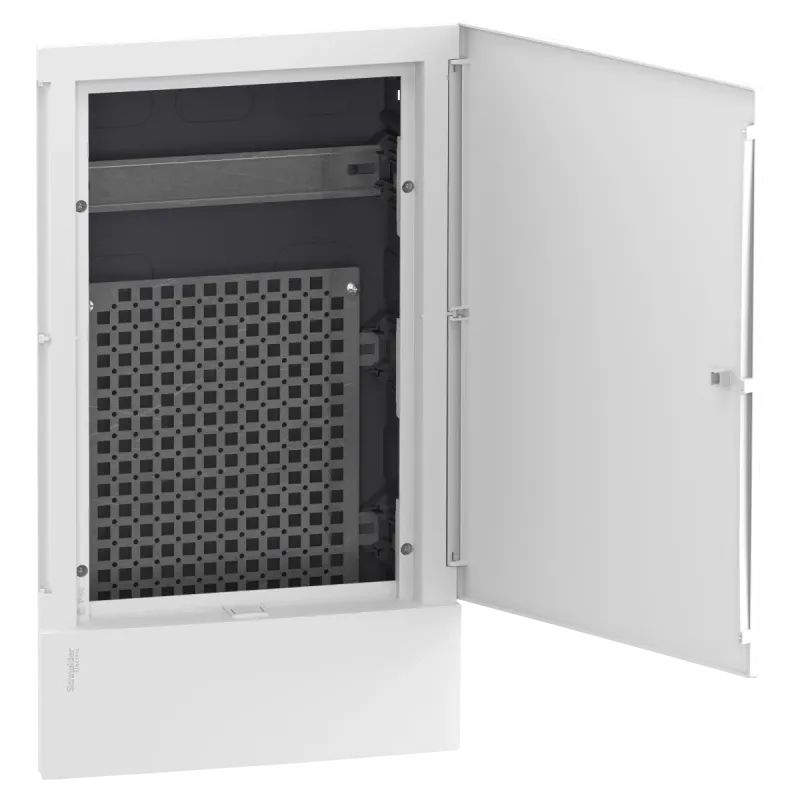

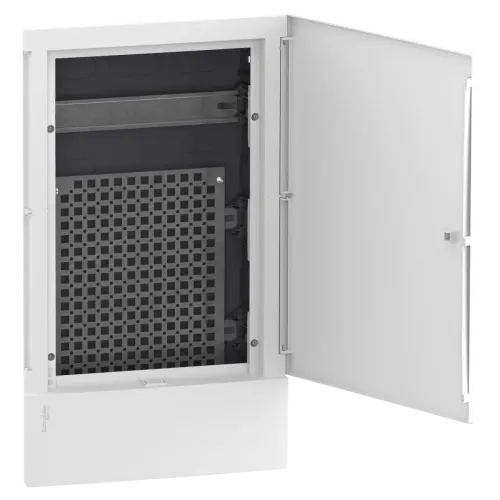

ТОПResi9 MP ЩИТ ВРІЗН МУЛЬТИМЕД 3Р\12 36М
- Виробник: Schneider Electric
- Модель: MIP312FU
- В наявності
Resi9 MP є мультимедійним щитом для встановлення модульного обладння, внутрішнього монтажу. Цей пластиковий щит має розмір 3 ряди по 12 модулів по 18 мм. В нього може бути встановлено всі типи модульного обладнання, що монтується на DIN-рейку. Ступінь захисту IP40. В комплект поставки входять білі двері. Колір лицьової сторони білий (RAL 9003). Щит призначений для нового встановлення або замінити старого щита у житлових приміщеннях. У комплект входить 1 сітка, 1 DIN-рейка та монтажна пластина. Клемна колодка не передбачена. Розсіювана потужність становить 52 Вт. Номінальний струм In до 63А. Він відповідає стандартам МЕК 60439-1 і 3, МЕК 60670-1 і 24. Загальні розміри (Ш) 294 мм x (В) 502 мм x (Г) 98 мм. Щит виготовлений з технопластику (задня частина та передня). Двері виготовлені з технопластику. Стійкість пластику до полум'я та аномального тепла становить 750°C для дверей і лицьової сторони та 850°C для задньої частини. Ступінь ударозахисту IK07. Робоча температура від -25°C до 60°C.
| Specifications | |
|---|---|
| [In] номінальний струм | 63 А |
| [Ui] номінальна напруга ізоляції | 400 В |
| 360 view | https://visuals.se.com/MIP312FU_Image-StopMotion/20210323T2349/360 |
| COS | 19GP-SMBFDR |
| How to video | https://www.youtube.com/watch?v=Wfw8mgM408I |
| Виробник | Schneider Electric |
| Висота | Настінний: 478 мм | Зовні: 502 мм | Всередині: 350 мм |
| Внутрішня глибина | 76 мм |
| Вогнестійкість | Двері: 750 °C відповідно до EN 60695-2-11 | Задня частина: 850 °C відповідно до EN 60695-2-11 | Передня панель: 750 °C відповідно до EN 60695-2-11 |
| Глибина | Зовні: 18 мм | Настінний: 80 мм | Всього: 98 мм | Всередині: 76 мм |
| Глибина встановлення | 80 мм |
| Додаткове обладнання | 1 Решітка | 1 DIN-рейка |
| Загальна кількість модулів шириною 18 мм | 36 |
| Кабельний ввід | Попередньо вирізані отвори |
| Кількість горизонтальних рядів | 3 |
| Кількість модулів Ш = 9 мм | 24 |
| Кількість модулів шириною 18 мм на ряд | 12 |
| Код УКТЗЕД | 8538909900 |
| Колір | Двері: Білий (RAL 9003) | Передня панель: Білий (RAL 9003) |
| Країна виробник | Італія |
| Маса нетто | 2 кг |
| Матеріал корпусу | Задня частина Технопластичний | Двері Технопластичний | Передня панель Технопластичний |
| Монтаж шафи | Врівень |
| Назва продукту | Resi9 MP |
| Опис монтажної плати | перфорований |
| Робоча температура навколишнього середови | -25-60 °C |
| Розсіювана потужність [Вт] | 52 В |
| Сегмент ринку | житловий |
| Стандарти | МЕК 61439-1 | МЕК 61439-3 | МЕК 60670-1 | МЕК 60670-24 |
| Ступінь захисту | IP40 (закриті двері) |
| Ступінь ударозахисту | IK07 відповідно до МЕК 62262 |
| Сумісність серії | LexCom Головна сторінка FIX DIN DIN-рейка | LexCom Головна сторінка FIX короб кріплення | LexCom Головна сторінка FIX гвинт Гвинтове кріплення | LexCom Головна сторінка FIX кабель Кабельний затискач |
| Тип виробу або компоненту | Огорожа |
| Тип передньої кришки | Рівний | Оборотний |
| Тип рейки | DIN |
| Тип шафи | Універсальний корпус |
| Функція клемного блоку | без |
| Ширина | Настінний: 270 мм | Зовні: 294 мм | Всередині: 217 мм |
| Штрих-код | b3606481190680 |
