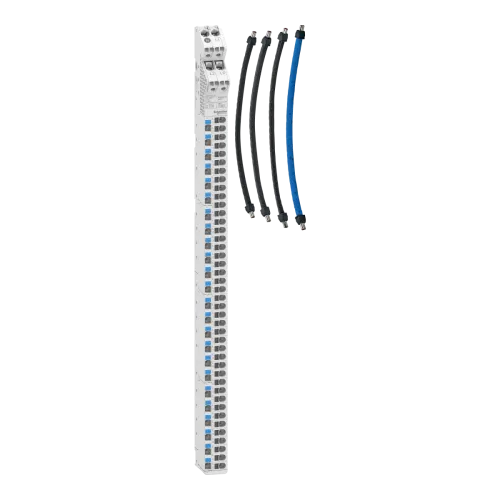

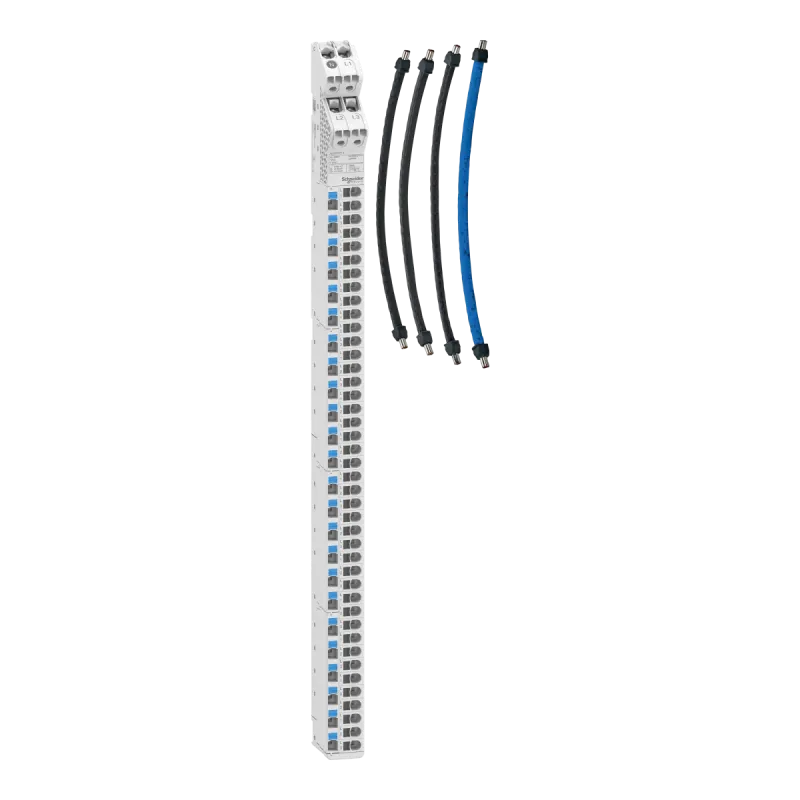

ТОПВерт.розп.блок з пров. 3P+N 125A 66 отв.
- Виробник: Schneider Electric
- Модель: A9XPK715
- В наявності
Вертикальний розподільчий блок Acti9 VDIS. У комплекті з розподільчим блоком також поставляються 4 гнучкі кабелі довжиною 380 мм. Кількість полюсів 4. Має 66 виходів з 1 клемним блоком. Призначений для 3P+N і має 66 виводів. Виводи розподільчого блоку мають 14 виходів для кожної фази і 24 виходи для нейтралі. Має розташовані в шаховому порядку клеми для спрощення підключення. Номінальна робоча напруга Ue 250 - 440 В змінного струму. Номінальний струм In 125А. Робоча частота 50 Гц або 60 Гц. Номінальна напруга ізоляції Ui 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp 6 кВ. Клеми тунельного типу дозволяють підключати кабелі перерізом від 10 мм² до 35 мм². Самозажимні пружинні клеми дозволяють використовувати для розподілу жорсткі мідні кабелі перерізом від 1,5 мм² до 10 мм². Також можливе підключення багатожильних мідних кабелів перерізом від 4 мм² до 16 мм² та гнучких мідних кабелів з наконечниками або без них перерізом від 1,5 мм² до 16 мм². Монтується на DIN-рейку. Розміри: (Ш) 95 мм x (В) 730 мм x (Г) 53 мм. Вага виробу 2,040 кг.
| Specifications | |
|---|---|
| [In] номінальний струм | 160 А |
| [Ue] номінальна робоча напруга | 250/440 V |
| [Ui] номінальна напруга ізоляції | 500 В |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| COS | 19GP-SMBFDT |
| How to video | https://www.youtube.com/watch?v=uecYUR7dTho |
| Виробник | Schneider Electric |
| Висота | 680 мм |
| Глибина | 71.5 мм |
| Гнучкість кабелю | гнучкий |
| додаткове обладнання | кабель 4 380 мм |
| Кількість клемних блоків | 1 з 66 випереджає |
| Клеми підключення | живлення: клеми тунельного типу10-35 мм² | розподіл: push-in spring terminals1.5-10 мм² (жорсткий) | розподіл: push-in spring terminals4-16 мм² (багатожильний) | розподіл: push-in spring terminals1.5-16 мм² (гнучкий) | розподіл: push-in spring terminals1.5-16 мм² (гнучкий з зажимом) |
| Код УКТЗЕД | 8544429098 |
| Країна виробник | Китай |
| Маса нетто | 2.04 кг |
| Мінімальне спотворення ширини імпульсу/тре | IPxx B |
| Назва продукту | Acti9 VDIS |
| Опис полюсів | 3P + N |
| Розподільчий блок відводів | 14 отворів для на фазу | 24 holes для Нейтральний |
| Ступінь забруднення | 3 |
| Сумісність серії | Pragma | Prisma G | Prisma Pack 250 | Prisma упаковка 160 | PrismaSeT S |
| Тип виробу або компоненту | vertical distribution block |
| Тип мережі | змінний струм |
| Частота мережі | 50/60 Гц |
| Ширина | 40.5 мм |
| Штрих-код | b3606482158689 |
