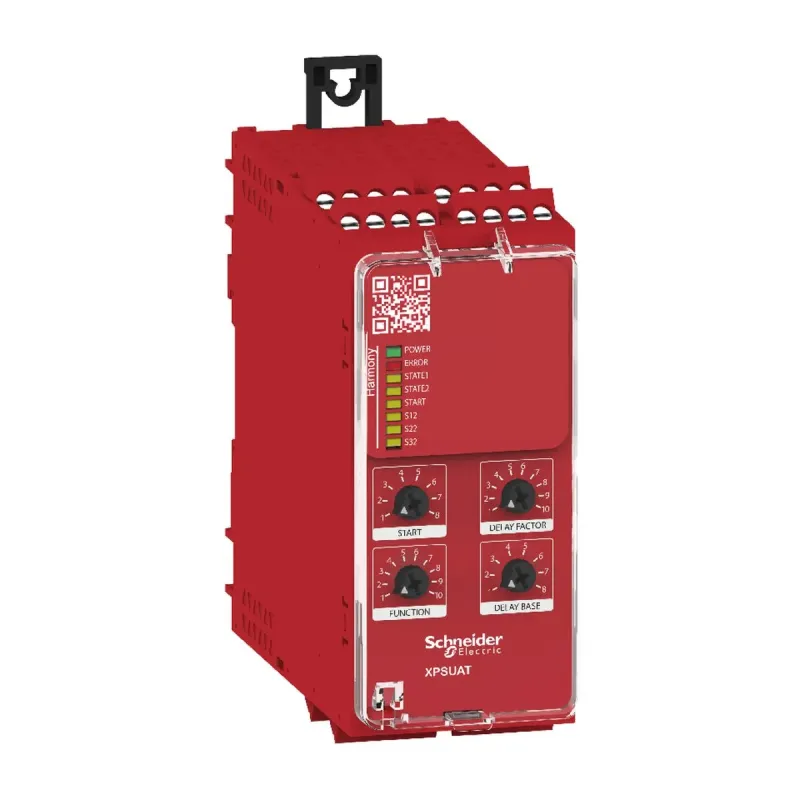

ТОПРЕЛЕ БЕЗПЕКИ UAT КАТ.4 24В ГВИНТ.
- Виробник: Schneider Electric
- Модель: XPSUAT13A3AP
- В наявності
Це реле безпеки призначене для моніторингу аварійної зупинки, захисного вимикача, магнітного вимикача, безконтактного захисного вимикача, датчика PNP, NPN, захисного вимикача RFID, світлової завіси безпеки або чутливого килимка/країв. Запобіжне реле живиться від 24 В змінного/постійного струму та оснащене гвинтовою знімною клемною колодкою. Цей універсальний модуль безпеки містить попередньо визначені функції безпеки або функції безпеки які можна вибрати за допомогою поворотних селекторів. Це реле безпеки має 2 позитивних 1 негативний входи сигналів безпеки, 4 настроювані імпульсні виходи ON/OFF, 3 миттєві NO, 3 NO настроювані, 1 NC настроювані захисні виходи, 2 напівпровідникові діагностичні виходи. Максимальний рівень безпеки, досягнутий цим реле безпеки, становить PLe/Категорія 4 відповідно до ISO 13849-1, SILCL 3 відповідно до IEC 62061, SIL 3 відповідно до IEC 61508. Це реле безпеки важить 0,350 кг. Його розміри: 45 мм (ширина) x 120 мм (глибина) x 100 мм (висота). Це запобіжне реле важить 0,350 кг. Його розміри: 45 мм (ширина) x 120 мм (глибина) x 100 мм (висота). Ці реле безпеки підходять для застосувань у таких галузях виробництва та технологічних процесів як: виробництво їжі та напоїв, робота підйомно-опускного обладнання, галузі обробки матеріалів та упаковки, тощо. Це безпечне реле відповідає стандартам функціональної безпеки IEC60947-5-1, IEC61508-1/2/3, ISO13849-1, IEC62061, має сертифікат cULus, TÜV, EAC, CCC і KC. Реле безпеки Harmony сумісні з логічними контролерами Modicon. Це реле монтується на 35-мм симетричну DIN-рейку. Реле безпеки Harmony XPS Basic і Universal є першим вибором для легкого керування окремими функціями безпеки, як правило, в машинах простої та середньої складності. Harmony XPS Universal є першим вибором для широкого діапазону простих і середньої складності машин.
| Specifications | |
|---|---|
| [Ie] номінальний робочий струм | 5 А AC-1 for normally open relay contact | 3 А AC-15 for normally open relay contact | 5 А DC-1 for normally open relay contact | 3 А DC-13 for normally open relay contact | 3 А AC-1 for normally closed relay contact | 1 А AC-15 for normally closed relay contact | 3 А DC-1 for normally closed relay contact | 1 А DC-13 for normally closed relay contact |
| [Ith] умовний тепловий струм у відкритому вик | 16 А |
| [Ui] номінальна напруга ізоляції | 250 В (ступінь забруднення 2) відповідно до МЕК 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ категорія перенапруги II відповідно до МЕК 60947-1 |
| [Us] номінальна напруга живлення | 24 В змінний струм - 15...10 % | 24 В постійний струм - 20...20 % |
| COS | 19CF-INDSAF |
| How to video | https://www.youtube.com/watch?v=D3s9q23z5d4&list=PLa7UGrWOTyjnvGreyb4cU971E2QCTSygM&index=2&t=0s |
| Виробник | Schneider Electric |
| Висота | 100 мм |
| Відносна вологість | 5-95 % без конденсації |
| Глибина | 120 мм |
| Діапазон затримки часу | : 0...900 s off затримка |
| Застосування модулю безпеки | monitoring antivalent contacts | for emergency stop, guard and light curtain monitoring | monitoring of pressure-sensitive 4-wire protective devices |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EIO0000003443 |
| Кількість виходів | 4 вкл/викл конфігурований pulsed output |
| Кількість входів | 2 positive safety input 24 В постійний струм 8 | 1 negative safety input |
| Клеми підключення | знімна колодка з гвинтовими клемами, 0.2...2.5 мм² Твердий або гнучкий | знімна колодка з гвинтовими клемами, 0.25...2.5 мм² гнучкий з зажимом одинарний провід | знімна колодка з гвинтовими клемами, 0.2...1.5 мм² Твердий або гнучкий двожильний провід | знімна колодка з гвинтовими клемами, 2 x 0.25...1 мм² гнучкий з зажимом without cable end, with bezel | знімна колодка з гвинтовими клемами, 2 x 0.5...1.5 мм² гнучкий з зажимом з кабельним наконечником, з гніздом |
| Код УКТЗЕД | 8536419090 |
| Компонування допоміжного контакту | 1 нормально закритий конфігурований | 3 NO конфігурований | 3 NO immediate |
| Країна виробник | Німеччина |
| Максимальна затримка відкриття входу | 20 мс |
| Максимальний опір лінії | 500 Ом |
| Маса нетто | 0.350 кг |
| Мінімальна вихідна напруга | 24 В для релейний вихід |
| Мінімальний вихідний струм | 20 мА для релейний вихід |
| Монтажна опора | симетрична din-рейка 35 мм |
| Найменування модулю безпеки | XPSUAT |
| Номінальний струм запобіжника | 10 А gG для NO вихідний ланцюг реле відповідно до МЕК 60947-1 |
| Показники надійності безпеки | MTTFd > 30 years відповідно до ISO 13849-1 | Dcavg >= 99 % відповідно до ISO 13849-1 | PFHd = 0.94E-09 for SS0 відповідно до ISO 13849-1 | PFHd = 0.95E-09 for SS1 відповідно до ISO 13849-1 | HFT = 1 відповідно до МЕК 62061 | PFHd = 0.94E-09 for SS0 відповідно до МЕК 62061 | PFHd = 0.95E-09 for SS1 відповідно до МЕК 62061 | SFF > 99% відповідно до МЕК 62061 | HFT = 1 відповідно до МЕК 61508-1 | PFHd = 0.94E-09 for SS0 відповідно до МЕК 61508-1 | PFHd = 0.95E-09 for SS1 відповідно до МЕК 61508-1 | |
| Рівень безпеки | може досягти PL e/категорії 4 for normally open relay contact відповідно до ISO 13849-1 | може досягти SILCL 3 for normally open relay contact відповідно до МЕК 62061 | може досягати SIL 3 for normally open relay contact відповідно до МЕК 61508 | може досягати PL c/категорія 1 for normally closed relay contact відповідно до ISO 13849-1 | може досягати SILCL 1 for normally closed relay contact відповідно до МЕК 62061 | can reach SIL 1 for normally closed relay contact відповідно до МЕК 61508 |
| Сертифікація виробу | TÜV | cULus |
| Споживана потужність [ВА] | 6.5 В·А 24 В змінний струм 50/60 Гц |
| Споживання енергії [Вт] | 3 В 24 В ПОСТІЙНИЙ СТРУМ |
| Стандарти | МЕК 60947-5-1 | МЕК 61508-1 functional safety standard | IEC 61508-2 functional safety standard | IEC 61508-3 functional safety standard | IEC 61508-4 functional safety standard | IEC 61508-5 functional safety standard | IEC 61508-6 functional safety standard | IEC 61508-7 functional safety standard | ISO 13849-1 functional safety standard | МЕК 62061 functional safety standard |
| Ступінь захисту | IP54 (mounting area) відповідно до МЕК 60947-1 | IP40 (корпус) відповідно до МЕК 60947-1 | IP20 (Затискачі) відповідно до МЕК 60947-1 |
| Сумісність входу | normally closed circuitвідповідно до ISO 14119 | XC limit switchвідповідно до ISO 14119 | механічний контактвідповідно до ISO 14119 | normally closed circuitвідповідно до ISO 13850 | antivalent pairвідповідно до ISO 14119 | OSSD pairвідповідно до МЕК 61496-1-2 | 3-провідні датчики наближення PNP |
| Температура навколишнього повітря для збер | -25-85 °C |
| Тип виробу або компоненту | модуль безпеки |
| Тип входу/виходу | напівпровідниковий вихід 24 В постійний струм, 20 мА Z2, not safety-related | pulsed output for diagnostics 24 В постійний струм, 20 мА Z1, not safety-related |
| Тип електричної схеми | NC pair | PNP pair | antivalent pair | OSSD pair |
| Тип захисту входу | внутрішній, електронний |
| Тип пуску | automatic/manual/monitored |
| Функція модуля | кнопка аварійної зупинки з 2 розмикаючими контактами | моніторинг захисту за допомогою 1/2 кінц. вимикачів | monitoring 2 PNP sensors | моніторинг магнітного вимикача | моніторинг світлової завіси | RFID switch | моніторинг електрочутливого захисного обладнання (ESPE) | sensing mat/edges | моніторинг кінцевих вимикачів безпеки | monitoring 1 PNP + 1 NPN sensor |
| Час синхронізації між входами | 0.5 s | 2 s | 4 s |
| Ширина | 45 мм |
| Штрих-код | b3606489601690 |
