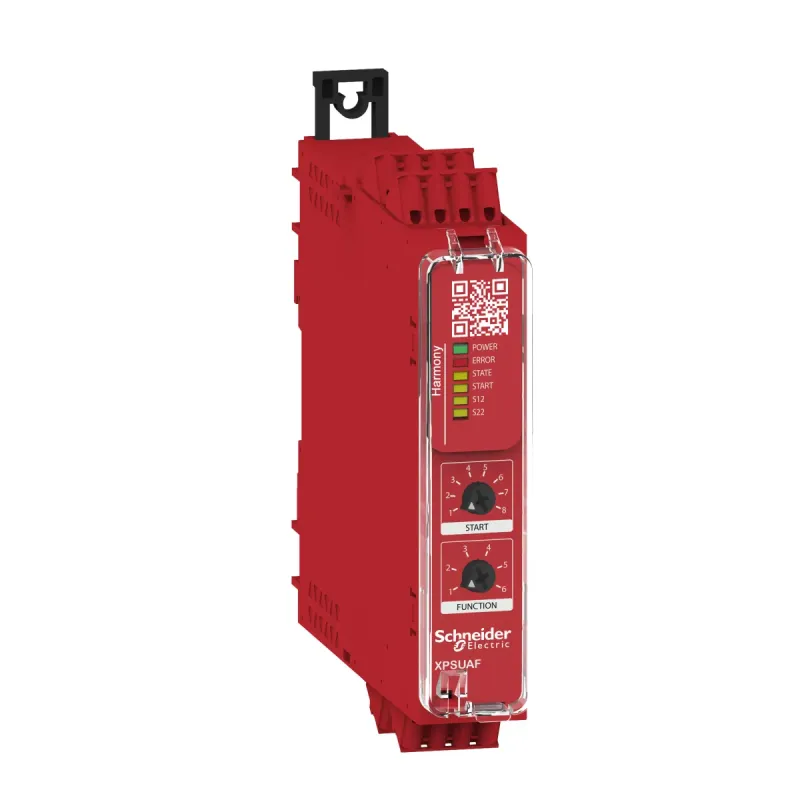

ТОПРЕЛЕ БЕЗПЕКИ UAF КАТ.4 24В ПРУЖ.
- Виробник: Schneider Electric
- Модель: XPSUAF13AC
- В наявності
Це реле безпеки призначене для моніторингу аварійної зупинки, захисного вимикача, магнітного вимикача, безконтактного захисного вимикача, датчика PNP, захисного вимикача RFID або світлової завіси безпеки. Запобіжне реле живиться від 24 В змінного/постійного струму та оснащене пружинним знімним клемником. Цей універсальний модуль безпеки містить попередньо визначені функції безпеки або функції безпеки які можна вибрати за допомогою поворотних селекторів. Це реле безпеки містить 2 входи сигналів безпеки, 3 настроювані імпульсні виходи ON/OFF, 3 захисні виходи NO та 1 напівпровідниковий діагностичний вихід із повною інформацією про стан. Максимальний рівень безпеки, досягнутий цим реле безпеки, становить PLe/категорія 4 відповідно до ISO 13849-1, SILC L 3 відповідно до IEC 62061 та SIL 3 відповідно до IEC 61508. Це реле безпеки важить 0,200 кг. Його розміри: 22,5 мм (ширина) x 120 мм (глибина) x 100 мм (висота). Ці реле безпеки підходять для застосувань у таких галузях виробництва та технологічних процесів як: виробництво їжі та напоїв, робота підйомно-опускного обладнання, галузі обробки матеріалів та упаковки, тощо. Це безпечне реле відповідає стандартам функціональної безпеки IEC60947-5-1, IEC61508-1/2/3, ISO13849-1, IEC62061, має сертифікат cULus, TÜV, EAC, CCC і KC. Реле безпеки Harmony сумісні з логічними контролерами Modicon. Це реле монтується на 35-мм симетричну DIN-рейку. Реле безпеки Harmony XPS Basic і Universal є першим вибором для легкого керування окремими функціями безпеки, як правило, в машинах простої та середньої складності. Harmony XPS Universal є першим вибором для широкого діапазону простих і середньої складності машин.
| Specifications | |
|---|---|
| [Ie] номінальний робочий струм | 5 А AC-1 for normally open relay contact | 3 А AC-15 for normally open relay contact | 5 А DC-1 for normally open relay contact | 3 А DC-13 for normally open relay contact |
| [Ith] умовний тепловий струм у відкритому вик | 8 А |
| [Ui] номінальна напруга ізоляції | 250 В (ступінь забруднення 2) відповідно до МЕК 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ категорія перенапруги II відповідно до МЕК 60947-1 |
| [Us] номінальна напруга живлення | 24 В змінний струм - 15...10 % | 24 В постійний струм - 20...20 % |
| COS | 19CF-INDSAF |
| Виробник | Schneider Electric |
| Висота | 100 мм |
| Відносна вологість | 5-95 % без конденсації |
| Глибина | 120 мм |
| Застосування модулю безпеки | monitoring antivalent contacts | for emergency stop, guard and light curtain monitoring |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EIO0000003465 |
| Кількість виходів | 3 вкл/викл конфігурований pulsed output |
| Кількість входів | 2 safety input 24 В постійний струм 5 |
| Клеми підключення | знімна клемна колодка із пружинним затискачем, 0.2...2.5 мм² Твердий або гнучкий | знімна клемна колодка із пружинним затискачем, 0.25...2.5 мм² гнучкий з зажимом одинарний провід | знімна клемна колодка із пружинним затискачем, 0.2...1.5 мм² Твердий або гнучкий двожильний провід | знімна клемна колодка із пружинним затискачем, 2 x 0.25...1 мм² гнучкий з зажимом without cable end, with bezel | знімна клемна колодка із пружинним затискачем, 2 x 0.5...1.5 мм² гнучкий з зажимом з кабельним наконечн |
| Код УКТЗЕД | 8536419090 |
| Компонування допоміжного контакту | 3 NO |
| Країна виробник | Німеччина |
| Максимальна затримка відкриття входу | 20 мс |
| Максимальний опір лінії | 500 Ом |
| Маса нетто | 0.200 кг |
| Мінімальна вихідна напруга | 15 В для релейний вихід |
| Мінімальний вихідний струм | 10 мА для релейний вихід |
| Місцева сигналізація | для Живлення увімкнено СВІТЛОДІОД (зелений) | для помилка СВІТЛОДІОД (червоний) | для start СВІТЛОДІОД (жовтий) | для стан безпеки СВІТЛОДІОД (жовтий) | для safety input S12 СВІТЛОДІОД (жовтий) | для safety input S22 СВІТЛОДІОД (жовтий) |
| Монтажна опора | симетрична din-рейка 35 мм |
| Найменування модулю безпеки | XPSUAF |
| Номінальний струм запобіжника | 10 А gG для NO вихідний ланцюг реле відповідно до МЕК 60947-1 |
| Показники надійності безпеки | MTTFd > 30 years відповідно до ISO 13849-1 | Dcavg >= 99 % відповідно до ISO 13849-1 | PFHd = 1.13E-09 відповідно до ISO 13849-1 | HFT = 1 відповідно до МЕК 62061 | PFHd = 1.13E-09 відповідно до МЕК 62061 | SFF > 99% відповідно до МЕК 62061 | HFT = 1 відповідно до МЕК 61508-1 | PFHd = 1.13E-09 відповідно до МЕК 61508-1 | SFF > 99% відповідно до МЕК 61508-1 | type = B відповідно до МЕК 61508-1 |
| Рівень безпеки | може досягти PL e/категорії 4 відповідно до ISO 13849-1 | може досягти SILCL 3 відповідно до МЕК 62061 | може досягати SIL 3 відповідно до МЕК 61508 |
| Сертифікація виробу | TÜV | cULus |
| Споживана потужність [ВА] | 5.0 В·А 24 В змінний струм 50/60 Гц |
| Споживання енергії [Вт] | 2.0 В 24 В ПОСТІЙНИЙ СТРУМ |
| Стандарти | МЕК 60947-5-1 | МЕК 61508-1 functional safety standard | IEC 61508-2 functional safety standard | IEC 61508-3 functional safety standard | IEC 61508-4 functional safety standard | IEC 61508-5 functional safety standard | IEC 61508-6 functional safety standard | IEC 61508-7 functional safety standard | ISO 13849-1 functional safety standard | МЕК 62061 functional safety standard |
| Ступінь захисту | IP20 (Затискачі) відповідно до МЕК 60529 | IP40 (корпус) відповідно до МЕК 60529 | IP54 (mounting area) відповідно до МЕК 60529 |
| Сумісність входу | normally closed circuitвідповідно до ISO 14119 | XC limit switchвідповідно до ISO 14119 | механічний контактвідповідно до ISO 14119 | normally closed circuitвідповідно до ISO 13850 | antivalent pairвідповідно до ISO 14119 | OSSD pairвідповідно до МЕК 61496-1-2 | 3-провідні датчики наближення PNP |
| Температура навколишнього повітря для збер | -25-85 °C |
| Тип виробу або компоненту | модуль безпеки |
| Тип входу/виходу | semiconductor pulsed diagnostic output 24 В постійний струм, 20 мА Z1, not safety-related |
| Тип електричної схеми | NC pair | PNP pair | antivalent pair | OSSD pair |
| Тип захисту входу | внутрішній, електронний |
| Тип пуску | automatic/manual/monitored |
| Функція модуля | кнопка аварійної зупинки з 2 розмикаючими контактами | моніторинг захисту за допомогою 1/2 кінц. вимикачів | monitoring 2 PNP sensors | моніторинг магнітного вимикача | моніторинг світлової завіси | RFID switch | моніторинг електрочутливого захисного обладнання (ESPE) | моніторинг кінцевих вимикачів безпеки |
| Час синхронізації між входами | 0.5 s | 2 s | 4 s |
| Ширина | 22.5 мм |
| Штрих-код | b3606489601607 |
