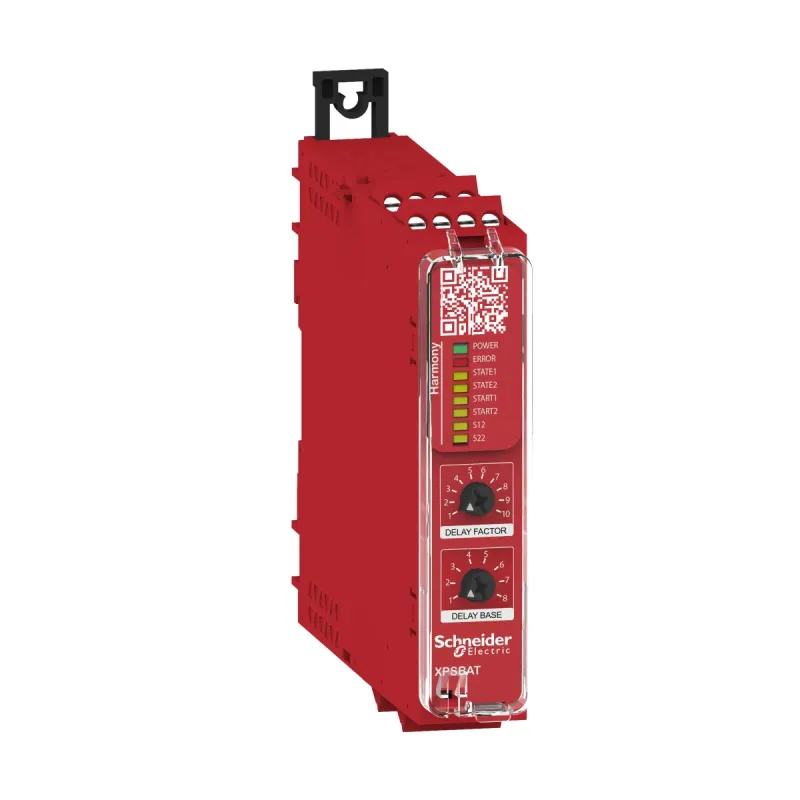

ТОПРЕЛЕ БЕЗПЕКИ, АВ.ЗУП.,ЗАВ., PNP/NPN,ГВ.
- Виробник: Schneider Electric
- Модель: XPSBAT12A1AP
- В наявності
₴23313.14
Без податку: ₴19427.62
РЕЛЕ БЕЗПЕКИ, АВ.ЗУП.,ЗАВ., PNP/NPN,ГВ.
| Specifications | |
|---|---|
| [Ie] номінальний робочий струм | 5 А AC-1 for normally open relay contact | 3 А AC-15 for normally open relay contact | 5 А DC-1 for normally open relay contact | 3 А DC-13 for normally open relay contact |
| [Ith] умовний тепловий струм у відкритому вик | 12 А |
| [Ui] номінальна напруга ізоляції | 250 В (ступінь забруднення 2) відповідно до МЕК 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ категорія перенапруги II відповідно до МЕК 60947-1 |
| [Us] номінальна напруга живлення | 24 В змінний струм - 15...10 % | 24 В постійний струм - 20...20 % |
| COS | 19CF-INDSAF |
| Виробник | Schneider Electric |
| Висота | 100 мм |
| Відносна вологість | 5-95 % без конденсації |
| Глибина | 120 мм |
| Діапазон затримки часу | : 0...900 s off затримка |
| Застосування модулю безпеки | для аварійної зупинки та захисного огородження | for OSSD monitoring |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EIO0000004254 |
| Кількість виходів | 3 вкл/викл конфігурований pulsed output |
| Кількість входів | 2 positive safety input 24 В постійний струм 5 |
| Клеми підключення | знімна колодка з гвинтовими клемами, 0.2...2.5 мм² Твердий або гнучкий | знімна колодка з гвинтовими клемами, 0.25...2.5 мм² гнучкий з зажимом одинарний провід | знімна колодка з гвинтовими клемами, 0.2...1.5 мм² Твердий або гнучкий двожильний провід | знімна колодка з гвинтовими клемами, 2 x 0.25...1 мм² гнучкий з зажимом without cable end, with bezel | знімна колодка з гвинтовими клемами, 2 x 0.5...1.5 мм² гнучкий з зажимом з кабельним наконечником, з гніздом |
| Код УКТЗЕД | 8536419090 |
| Компонування допоміжного контакту | 2 NO immediate | 1 NO конфігурований |
| Країна виробник | Німеччина |
| Максимальна затримка відкриття входу | 20 мс |
| Максимальний опір лінії | 500 Ом |
| Маса нетто | 0.350 кг |
| Мінімальна вихідна напруга | 24 В для релейний вихід |
| Мінімальний вихідний струм | 20 мА для релейний вихід |
| Місцева сигналізація | СВІТЛОДІОД зелений з живлення позначення для Живлення увімкнено | СВІТЛОДІОД червоний з error позначення для помилка | СВІТЛОДІОД жовтий з state 1 позначення для safety output instantaneous | СВІТЛОДІОД жовтий з state 2 позначення для safety output delayed | СВІТЛОДІОД жовтий з start 1 позначення для start | СВІТЛОДІОД жовтий з start 2 позначення для start | СВІТЛОДІОД жовтий з S12 позначення для safety input S12 | СВІТЛОДІОД жовтий з S22 позначення для safety input S22 |
| Монтажна опора | симетрична din-рейка 35 мм |
| Найменування модулю безпеки | XPSBAT |
| Номінальний струм запобіжника | 6 А gG для NO вихідний ланцюг реле відповідно до МЕК 60947-1 |
| Показники надійності безпеки | MTTFd > 30 years відповідно до ISO 13849-1 | Dcavg >= 99 % відповідно до ISO 13849-1 | PFHd = 0.98E-09 for SS0 відповідно до ISO 13849-1 | PFHd = 0.96E-09 for SS1 відповідно до ISO 13849-1 | HFT = 1 відповідно до МЕК 62061 | PFHd = 0.98E-09 for SS0 відповідно до МЕК 62061 | PFHd = 0.96E-09 for SS1 відповідно до МЕК 62061 | SFF > 99% відповідно до МЕК 62061 | HFT = 1 відповідно до МЕК 61508-1 | PFHd = 0.98E-09 for SS0 відповідно до МЕК 61508-1 | PFHd = 0.96E-09 for SS1 відповідно до МЕК 61508-1 | |
| Рівень безпеки | може досягти PL e/категорії 4 for normally open relay contact відповідно до ISO 13849-1 | може досягти SILCL 3 for normally open relay contact відповідно до МЕК 62061 | може досягати SIL 3 for normally open relay contact відповідно до МЕК 61508 | може досягати PL c/категорія 1 for normally closed relay contact відповідно до ISO 13849-1 | може досягати SILCL 1 for normally closed relay contact відповідно до МЕК 62061 | can reach SIL 1 for normally closed relay contact відповідно до МЕК 61508 |
| Робоча температура навколишнього середови | -25-55 °C |
| Сертифікація виробу | TÜV | cULus |
| Споживана потужність [ВА] | 5 В·А 24 В змінний струм 50/60 Гц |
| Споживання енергії [Вт] | 2 В 24 В ПОСТІЙНИЙ СТРУМ |
| Стандарти | МЕК 60947-5-1 | МЕК 61508-1 functional safety standard | IEC 61508-2 functional safety standard | IEC 61508-3 functional safety standard | IEC 61508-4 functional safety standard | IEC 61508-5 functional safety standard | IEC 61508-6 functional safety standard | IEC 61508-7 functional safety standard | ISO 13849-1 functional safety standard | МЕК 62061 functional safety standard |
| Ступінь захисту | IP20 (Затискачі) відповідно до МЕК 60529 | IP40 (корпус) відповідно до МЕК 60529 | IP54 (mounting area) відповідно до МЕК 60529 |
| Сумісність входу | normally closed circuitвідповідно до ISO 14119 | механічний контактвідповідно до ISO 14119 | OSSD pairвідповідно до МЕК 61496-1-2 | normally closed circuitвідповідно до ISO 13850 | 3-провідні датчики наближення PNP |
| Температура навколишнього повітря для збер | -25-85 °C |
| Тип виробу або компоненту | модуль безпеки |
| Тип входу/виходу | напівпровідниковий вихід 24 В постійний струм, 20 мА Z1, not safety-related |
| Тип електричної схеми | NC pair | OSSD pair |
| Тип захисту входу | внутрішній, електронний |
| Тип пуску | automatic/manual/monitored |
| Функція модуля | кнопка аварійної зупинки з 2 розмикаючими контактами | моніторинг захисту за допомогою 1/2 кінц. вимикачів | моніторинг світлової завіси | RFID switch | моніторинг електрочутливого захисного обладнання (ESPE) |
| Час синхронізації між входами | 0.5 s | 2 s |
| Ширина | 22.5 мм |
| Штрих-код | b3606482034044 |
