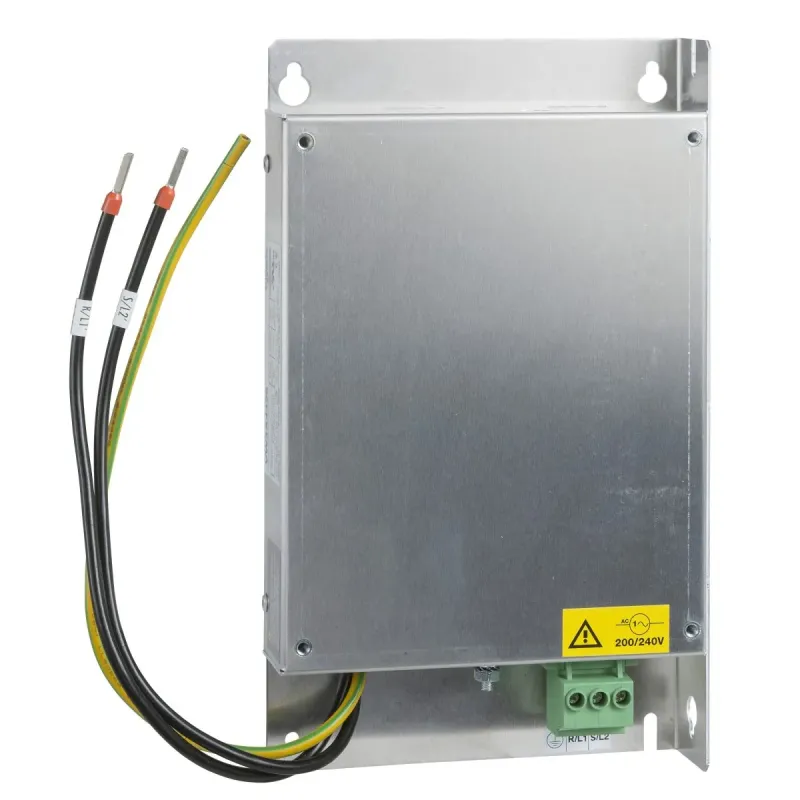

ТОПФІЛЬТР ЕМС ATV32 10A 220В 1Ф
- Виробник: Schneider Electric
- Модель: VW3A4420
- В наявності
Це фільтр ЕМС для зменшення кондуктивних випромінювань у мережі живлення та збільшення максимальної довжини кабелю двигуна. Номінальний струм 10,1 А, теплові втрати - 3,7 Вт, номінальна напруга мережі - від 200 до 240 В. Зовнішні вхідні фільтри сервоприводів Easy Lexium 16 відповідають європейській директиві EMC. Довжина кабелю відповідно до IEC/EN 61800-3 категорії C3 є 25 метрів. Слугує опорою для приводів і кріпиться до них за допомогою різьбових отворів. Вага 0,600 кг. Це низькочастотний фільтр, використовується для поліпшення ослаблення (або відкидання) шуму в проблемах електромагнітної сумісності. Відповідає стандарту IEC/EN 61800-3, категорії C1, C2 або C3, в середовищі 1. Сумісний із сервоприводами Easy Lexium 16. Продається поштучно. Встановлюється поруч із сервоприводом зі змінною швидкістю. Комбінації сервоприводів Easy Lexium 16 і серводвигунів BCH16 забезпечують необхідний рівень продуктивності для більшості простих машин з керуванням рухом.
| Specifications | |
|---|---|
| [In] номінальний струм | 10.1 А |
| COS | 19CF-INDDSS |
| Виробник | Schneider Electric |
| Допустиме відхилення | - 15...10 % |
| Кількість фаз мережі | однофазний |
| Код УКТЗЕД | 9032900000 |
| Конкретне застосування виробу | вхідний фільтр радіоперешкод |
| Країна виробник | Таїланд |
| Максимальна довжина кабелю між пристроям | 20 м відповідно до МЕК 61800-3 категорія C1 | 50 м відповідно до МЕК 61800-3 категорія C2 |
| Маса нетто | 0.6 кг |
| Місце встановлення | з боку приводу з регульованою швидкістю |
| Номінальна напруга мережі | 200-240 В |
| Сумісність електромагнітного фільтру | тип 020 |
| Сумісність продуктів | ATV32, 200...240 В, 0,18...0,75 кВт | LXM28A | LXM32, однофазне, мережевий струм 2,9..5,4 A | перетворювач частоти ATV320...B при 0.18 кВт, 200..240 В, однофазний | перетворювач частоти ATV320...B при 0.37 кВт, 200..240 В, однофазний | перетворювач частоти ATV320...B при 0.55 кВт, 200..240 В, однофазний | перетворювач частоти ATV320...B при 0.75 кВт, 200..240 В, однофазний |
| Сумісність серії | Altivar 32 | Altivar Machine ATV320 | Lexium 28 | Lexium 32 |
| Теплові втрати | 3.7 В |
| Тип виробу або компоненту | вхідний фільтр ЕМС |
| Штрих-код | b3606480166877 |
