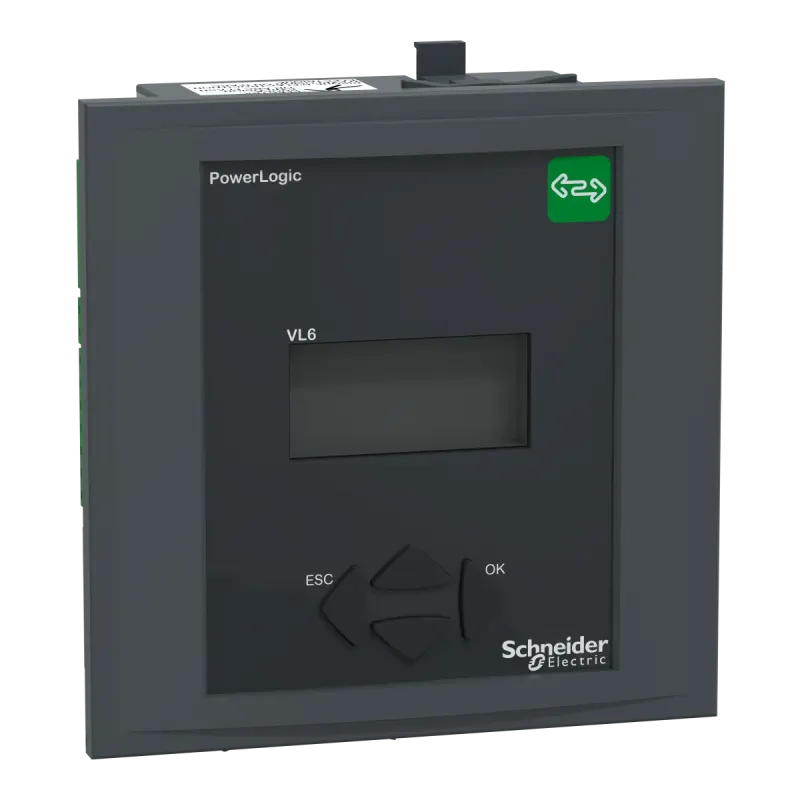

ТОПРЕГ. РЕАКТ. ПОТУЖНОСТІ VARPLUS LOGIC 6
- Виробник: Schneider Electric
- Модель: VPL06N
- В наявності
₴30413.26
Без податку: ₴25344.38
РЕГ. РЕАКТ. ПОТУЖНОСТІ VARPLUS LOGIC 6
| Specifications | |
|---|---|
| [Us] номінальна напруга живлення | 90...550 В змінний струм | <= 999 кВ змінний струм Із зовнішньою VT |
| COS | 19CF-LBEAPQ |
| Вимірювання напруги | 90-550 В змінний струм 50/60 Гц |
| Вимірювання струму | 0-5 А |
| Виробник | Schneider Electric |
| Висота | 144 мм |
| Висота над рівнем моря | <= 2000 m |
| Відображення інформації | кількість циклів перемикання за крок | залишкова ємність ступені у відсотках | індивідуальний розмір кроку в кВАр |
| Глибина | 58 мм |
| Діапазон затримки часу | 1...6500 с (при повторному підключенні) | 1...6500 с (на спрацьовування) |
| Додаткове обладнання | Інструкція з експлуатації |
| Доступна функція | автоматичне виявлення | розширене програмування (експертне) | ручне програмування | будь-яка послідовність кроків | автоматична ініціалізація |
| Загальний струм | 10 А |
| Запис даних | 5 сигналів |
| Кількість квадрантних операцій для викорис | 4 |
| Кількість ступінчастих вихідних контактів | 6 |
| Код кольору | передня частина: темно-сірий RAL 7016 |
| Код сумісності | VPL 6 |
| Код УКТЗЕД | 8537109100 |
| Країна виробник | Німеччина |
| Маса нетто | 0.6 кг |
| Механічна зносостійкість | 65000 циклів без технічного обслуговування |
| Місце встановлення | в шафі |
| Монтажна опора | панель - товщина: 1-3 мм |
| Назва пристрою | VPL6 |
| Назва продукту | PowerLogic PFC контролер |
| Підключення пристрою | зв'язок протокол: Modbus інтерфейс: RS485 |
| Режим дії параметрів | ручний | автоматичний |
| Режим роботи | ручне або автоматичне |
| Робоча температура навколишнього середови | -20-60 °C |
| Розмір дисплея | 56 x 25 мм |
| Розміри вирізу | 138 x 138 мм |
| Сертифікація виробу | EAC | NRTL | cNRTL | CE |
| Спосіб кріплення | Монтування на поверхні |
| Стандарти | МЕК 61000-6-2 | EN 61010-1 | МЕК 61000-6-4 | МЕК 61326-1 | UL 61010-1 |
| Ступінь захисту | передня частина: IP41 | задня панель: IP20 |
| Температура навколишнього повітря для збер | -40-85 °C |
| Термін служби в годинах | 100000 год без технічного обслуговування |
| Тип вимірювання | температура навколишнього середовища всередині шафи | тангенс кута нахилу φ | окрема гармоніка напруги | cos φ | час роботи | коефіцієнт потужності | перевантаження конденсатора по струму Irms/I1 | коефіцієнт потужності і зсув PF (знак, чотири квадранти) | загальний коефіцієнт гармонік струму THD (I) | коефіцієнт потужності в середньому за весь термін служби | температура максимум | фазні струми I1, I2, I3 RMS під навантаженням | Активна потужність P, P1, P2, P3 під навантаженням | Реактивна пот |
| Тип виробу або компоненту | контролер коефіцієнта потужності |
| Тип виходу | реле управління: 0.2 A 110 В ПОСТІЙНИЙ СТРУМ | реле управління: 1 A 48 В ПОСТІЙНИЙ СТРУМ | реле управління: 2 A 400 В ЗМІННИЙ СТРУМ 50/60 Гц | реле управління: 1 A 24 В ПОСТІЙНИЙ СТРУМ | реле управління: 5 A 250 В ЗМІННИЙ СТРУМ 50/60 Гц | реле управління: 5 A 120 В ЗМІННИЙ СТРУМ 50/60 Гц | вентилятор: 5 A 250 В ЗМІННИЙ СТРУМ 50/60 Гц | вентилятор: 1 A 48 В ПОСТІЙНИЙ СТРУМ | реле сигналізації: 5 A 250 В ЗМІННИЙ СТРУМ 50/60 Гц | реле сигналізації: 1 A 48 В ПОСТІЙНИЙ СТРУМ |
| Тип входу | нечутливий до полярності обертання фаз | нечутливість до полярності КТ | фаза до нейтралі | струмовий вхід CT...X/5 A і X/1 A | фаза до фази |
| Тип дисплея | Підсвічування LCD |
| Тип налаштування | вибір крокової програми: автоматичний | вибір крокової програми: LIFO | вибір крокової програми: лінійний | затримка між 2 послідовними ввімк. на 1 ступені: 5...1200 с | покрокове програмування конфігурації: автоматичний | покрокове програмування конфігурації: вимкнений | покрокове програмування конфігурації: фіксований | ціль cos phi: 0,7 індуктивний ... 0,7 ємнісний | ціль cos phi: подвійний cos φ |
| Тип сигналізації | ступінчаста втрата потужності (< 75 %) / Дія: повідомл. та зв'язкок по тривозі + ступінчасте блок. | несправність кроку / Дія: повідомл. та зв'язкок по тривозі + ступінчасте блок. | високий струм (> 6 A ТС) / Дія: повідомлення та встановлення зв'язку по тривозі | коливання у контурі (нестійке регулювання) / Дія: повідомл. та зв'язкок по тривозі + ступінчасте блок. | низький струм (< 15 мА ТС) / Дія: повідомлення та встановлення зв'язку по тривозі | надлишкова компенсація / Дія: повідомлення та в |
| Точність вимірювання | напруга +/- 1 % | струм +/- 1 % | частота +/- 1 % | енергія (P,Q,S) +/- 2 % | cos φ +/- 2 % | загальний коефіцієнт гармонік напруги THD (U) +/- 2 % | окрема гармоніка напруги +/- 3 % | температура +/- 3 °C |
| Функція входу | перемикач 1 x сухий контакт |
| Ширина | 144 мм |
| Штрих-код | b3606480800108 |
