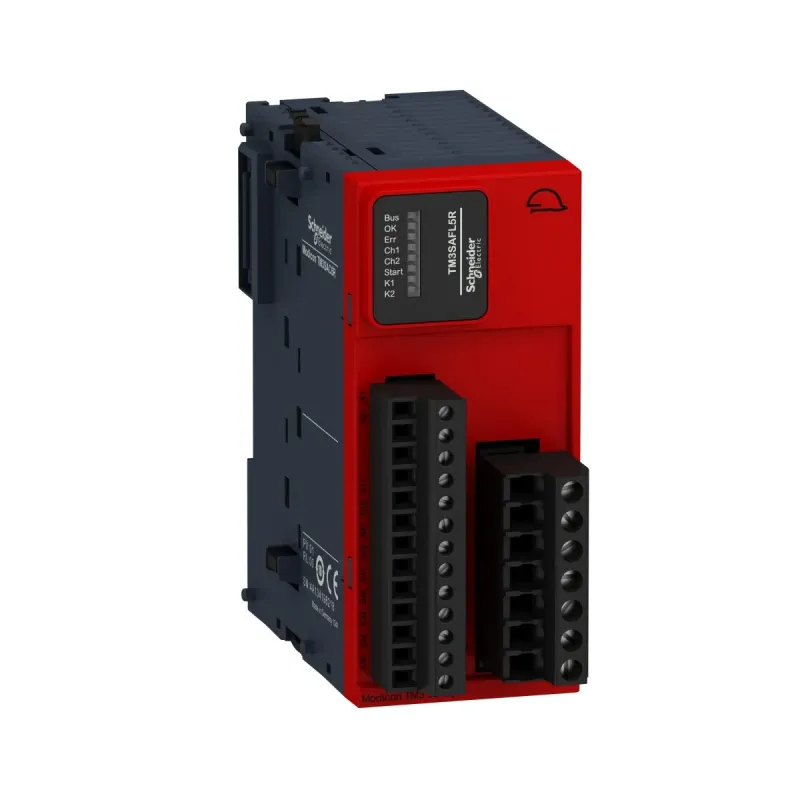

ТОПМОДУЛЬ TM3 УПР КОЛАМИ ПАЗ
- Виробник: Schneider Electric
- Модель: TM3SAFL5R
- В наявності
₴17959.22
Без податку: ₴14966.02
МОДУЛЬ TM3 УПР КОЛАМИ ПАЗ
| Specifications | |
|---|---|
| [Ith] умовний тепловий струм у відкритому вик | 18 А |
| [Uc] напруга схеми керування | 24 В постійний струм |
| [Ui] номінальна напруга ізоляції | 300 В (ступінь забруднення 2) відповідно до МЕК 60647-5-1 |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ категорія перенапруги ІІІ відповідно до МЕК 60647-5-1 |
| [Us] номінальна напруга живлення | 24 В - 15...20 % ПОСТІЙНИЙ СТРУМ |
| COS | 19PR-INDMCT |
| Виробник | Schneider Electric |
| Висота | 94 мм |
| Висота зберігання | 0-3000 м |
| Висота над рівнем моря | 0...2000 m |
| Вихідна напруга | 10 В релейний вихід |
| Вихідний тепловий струм | 6 А на реле для релейний вихід |
| Вібростійкість | +/- 3,5 мм (f= 5-150 Гц) відповідно до МЕК 60068-2-6 |
| Відключаюча здатність | 360 В·А довгостроково AC-15 B300 релейний вихід | 3600 В·А короткостроково AC-15 B300 релейний вихід | 4 А 24 В 50 мс DC-13 релейний вихід |
| Відносна вологість | 10-95 %, без конденсату (в експлуатації) | 10-95 %, без конденсату (у сховищі) |
| Глибина | 73 мм |
| Електричне з'єднання | гвинтова клема |
| Електромагнітна емісія | випромінювані перешкоди - випробувальний рівень: 50 дБмкВ/м клас А 24 В DC) на 30-230 Гц відповідно до МЕК 61131-3 | випромінювані перешкоди - випробувальний рівень: 57 дБмкВ/м клас А 24 В DC) на 230-1000 Гц відповідно до МЕК 61131-3 |
| Електромагнітна сумісність | тест на стійкість до електростатичного розряду - test level: 8 кВ (вихлоп) conforming to МЕК 61000-4-2 | тест на стійкість до електростатичного розряду - test level: 6 кВ (контактний розряд) conforming to МЕК 61000-4-2 | Сприйнятливість до електромагнітних полів - test level: 10 В/м (80 МГц - 1 ГГц) conforming to МЕК 61000-4-3 | Сприйнятливість до електромагнітних полів - test level: 3 В/м (1,4 ГГц...2 ГГц) conforming to МЕК 61000-4-3 | Сприйнятливість до електромагнітних полів - test level: 1 В |
| Застосування модулю безпеки | для аварийной остановки и мониторинга концевых выключателей, световых барьеров |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EIO0000003353 |
| Кількість контурів безпеки | 3 NO для постоянно открытое реле |
| Клеми підключення | знімна клемна колодка із невип. затиск. гвинт. клемами 1 x 0.2...1 x 2.5 мм² гнучкий без кабельного наконечника 13-14, 23-24, 33-34 | знімна клемна колодка із невип. затиск. гвинт. клемами 1 x 0.2...1 x 2.5 мм² Твердий без кабельного наконечника 13-14, 23-24, 33-34 | знімна клемна колодка із невип. затиск. гвинт. клемами 1 x 0.25...1 x 2.5 мм² гнучкий з кабельним наконечником, з гніздом 13-14, 23-24, 33-34 | знімна клемна колодка із невип. затиск. гвинт. клемами 1 x 0.25...1 x 2.5 мм² гнучкий з |
| Код УКТЗЕД | 8538909100 |
| Країна виробник | Бельгія |
| Максимальна дальність кабелю між пристроям | 30 м |
| Максимальна затримка відкриття входу | 40 мс |
| Максимальна напруга перемикання | 230 В категорія застосування AC-15 на 50 Гц (постоянно открытое реле) | 24 В категорія застосування DC-13 (постоянно открытое реле) |
| Маркування | CE | EFUP 10 | UL | CSA | EAC | RCM | TÜV |
| Маса нетто | 0.19 кг |
| Механічна стійкість | амплітуда 6 мс 300 ударів (25 Гн) відповідно до МЕК 60068-2-27 |
| Мінімальний вихідний струм | 10 мА для релейний вихід |
| Місцева сигналізація | для користувач 8 світлодіодів (зелений/червоний) |
| Монтажна опора | DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 | DIN-рейка 35х15 рейка відповідно до МЕК 60715 | настінний монтаж за допомогою вушок |
| Назва пристрою | TM3SAFL |
| Номінальний струм запобіжника | 4 А gG або gL для релейний вихід відповідно до МЕК 60947-5-1 | 6 А Швидкодіючий для релейний вихід відповідно до МЕК 60947-5-1 |
| Показники надійності безпеки | ПОСТІЙНИЙ СТРУМ = 95 відповідно до ISO 13849-1 | PFHd = 5E-9 1/h відповідно до МЕК 61508-1 1 операція/годину DC-13 24 В ПОСТІЙНИЙ СТРУМ, <4 А | PFHd = 30E-9 1/h відповідно до МЕК 61508-1 60 операцій/год DC-13 24 В ПОСТІЙНИЙ СТРУМ, <1 А | MTTFd = 500 років відповідно до ISO 13849-1 1 операція/годину DC-13 24 В ПОСТІЙНИЙ СТРУМ, <4 А | MTTFd = 85 років відповідно до ISO 13849-1 60 операцій/год DC-13 24 В ПОСТІЙНИЙ СТРУМ, <1 А | SFF = 95 % SFF = 95 відповідно до МЕК 61508-1 | HFT = 1 відповідно до М |
| Рівень безпеки | може досягти PL d/категорії 3 відповідно до ISO 13849-1: 2008 | може досягти PL d/категорії 3 відповідно до ISO 13849-2: 2012 | може досягти SILCL 2 відповідно до МЕК 62061: 2005 | може досягати SIL 2 відповідно до МЕК 61508: 2010 |
| Робоча температура навколишнього середови | -10-55 °C горизонтальна установка |
| Сертифікація виробу | TÜV | RCM | ANSI Haz Loc Class 1 Division 2 (на розгляді) | CSA Haz Loc Class 1 Division 2 (на розгляді) | EAC | CSA 61010-2-201 (на розгляді) | UL 61010-2-201 |
| Споживання енергії [Вт] | 0.2 В на 5 В ПОСТІЙНИЙ СТРУМ | 3.6 В на 24 В ПОСТІЙНИЙ СТРУМ |
| Споживання струму | 100 мА на 24 В постійний струм на зовнішнє живлення |
| Стандарти | МЕК 60947-1 | EN 1088/ISO 14119 | ISO 13850 | МЕК 60947-5-1 | МЕК 60204-1 | ISO 13849-1:2008 | ISO 13849-2:2012 | МЕК 62061:2005 | МЕК 61508:2010 | МЕК 60947-5-1:2010 | МЕК 61131-2:2007 | МЕК 60204-1:2005 | МЕК 60204-1:2009/A1 | МЕК 61010-1:2010 | EN 50581:2012 |
| Стійкість до електромагнітного поля | 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 | 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3 | 1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3 |
| Стійкість до електростатичного розряду | 8 кВ в повітрі відповідно до МЕК 61000-4-2 | 6 кВ при контакті відповідно до МЕК 61000-4-2 |
| Стійкість до імпульсних перенапруг | 1 кВ силові лінії постійного струму Диференційний режим відповідно до МЕК 61000-4-5 DC | 1 кВ силові лінії постійного струму Звичайний режим відповідно до МЕК 61000-4-5 DC |
| Стійкість до кондуктивних перешкод | 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 |
| Стійкість до магнітних полів | 30 А/м 50/60 Гц відповідно до МЕК 61000-4-8 |
| Стійкість до швидких перехідних процесів | 3 кВ для силові лінії постійного струму (DC) відповідно до МЕК 61000-4-4 | 2 кВ для лінія входів/виходів відповідно до МЕК 61000-4-4 |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 (Затискачі) відповідно до МЕК 60529 |
| Сумісність продуктів | світловий бар'єр безпеки відповідно до МЕК 61496-1 (тип 4) |
| Температура навколишнього повітря для збер | -25-70 °C |
| Тип виробу або компоненту | модуль безпеки |
| Тип виходу | постоянно открытое реле, 3 NO ланцюг(и) , безпотенціальний |
| Тип захисту входу | внутрішній, електронний |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60068-2-27 |
| Функція модуля | моніторинг стану аварійної кнопки, 2 канальний | мониторинг шнуровой защиты с 2-мя концевиками и автоматическим сбросом | моніторинг шнурового захисту | моніторинг стану аварійних кнопок, 2 канальний | моніторинг кінцевих вимикачів безпеки PNP/PNP | моніторинг електрочутливого захисного обладнання (ESPE) PNP/PNP |
| Час синхронізації між входами | необмежено |
| Ширина | 43.7 мм |
| Штрих-код | b3606485393018 |
