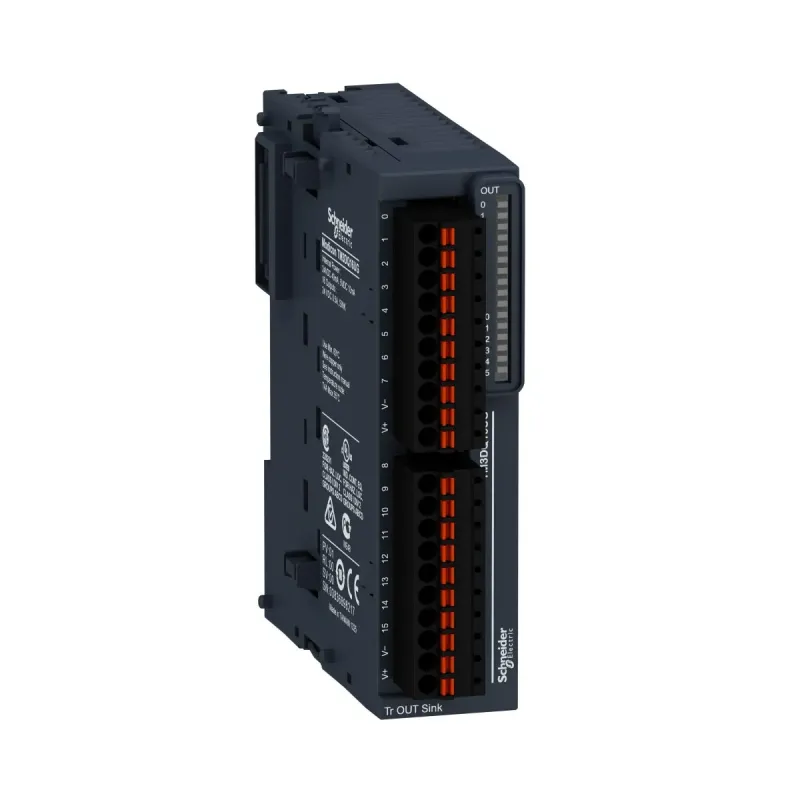

ТОПМОДУЛЬ TM3 16 ВИХ ТРАНЗ ПРУЖ
- Виробник: Schneider Electric
- Модель: TM3DQ16UG
- В наявності
₴9658.02
Без податку: ₴8048.35
МОДУЛЬ TM3 16 ВИХ ТРАНЗ ПРУЖ
| Specifications | |
|---|---|
| COS | 19PR-INDMCT |
| Виробник | Schneider Electric |
| Висота | 90 мм |
| Висота зберігання | 0-3000 м |
| Висота над рівнем моря | 0...2000 m |
| Вібростійкість | 3,5 мм на 5-8.4 Гц на DIN-рейка | 3 gn на 8.4-150 Гц на DIN-рейка | 3,5 мм на 5-8.4 Гц на панель | 3 gn на 8.4-150 Гц на панель |
| Відносна вологість | 10-95 %, без конденсату (в експлуатації) | 10-95 %, без конденсату (у сховищі) |
| Глибина | 81.3 мм |
| Електричне з'єднання | 10 x 1.5 мм² знімна гвинтова клемна колодка з крок 3,81 мм настройка для виходів | 10 x 1.5 мм² знімна пружинна клемна колодка з крок 3,81 мм настройка для виходів |
| Електромагнітна емісія | випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А 10 м) на 30-230 МГц відповідно до МЕК 55011 | випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230-1000 МГц відповідно до МЕК 55011 |
| Ізоляція | між виходом і внутрішньою логікою в 500 В змінний струм | неізольований між виходами |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EIO0000003125 |
| Кількість дискретних виходів | 16 |
| Кількість дискретних входів/виходів | 16 |
| Код УКТЗЕД | 8538909100 |
| Країна виробник | Бельгія |
| Логіка дискретного виходу | негативна логіка (приймач) |
| Максимальна дальність кабелю між пристроям | неекранований кабель <30 м для транзисторний вихід |
| Максимальне просідання напруги | <0.4 В |
| Максимальний струм витоку | 0.1 мА для транзисторний вихід |
| Маркування | CE |
| Маса нетто | 0.76 кг |
| Місцева сигналізація | для стан виходу 1 світлодіод на канал (зелений) |
| Монтажна опора | DIN-рейка 35х15 рейка відповідно до МЕК 60715 | DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 | плата або панель із монтажним набором |
| Напруга дискретного виходу | 24 В постійного струму для транзисторний вихід |
| Робоча температура навколишнього середови | -10-35 °C вертикальна установка | -10-55 °C горизонтальна установка |
| Сертифікація виробу | cULus | CE | UKCA | RCM | EAC | cULus HazLoc |
| Споживання струму | 5 мА на 5 В постійний струм на через роз'єм комунікаційної шини (у стані вимкнено) | 0 мА на 24 В постійний струм на через роз'єм комунікаційної шини (у стані вимкнено) | 15 мА на 5 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено) | 20 мА на 24 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено) |
| Стандарти | МЕК 61131-2 |
| Стійкість до електромагнітного поля | 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 | 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3 | 1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3 |
| Стійкість до електростатичного розряду | 8 кВ в повітрі відповідно до МЕК 61000-4-2 | 4 кВ при контакті відповідно до МЕК 61000-4-2 |
| Стійкість до імпульсних перенапруг | 1 кВ I/O Звичайний режим відповідно до МЕК 61000-4-5 DC |
| Стійкість до кондуктивних перешкод | 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 | 3 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL) |
| Стійкість до магнітних полів | 30 А/м 50/60 Гц відповідно до МЕК 61000-4-8 |
| Стійкість до швидких перехідних процесів | 1 кВ для I/O відповідно до МЕК 61000-4-4 |
| Струм дискретного виходу | 300 мА для транзисторний вихід |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 із захисною кришкою |
| Сумісність серії | Modicon M241 | Modicon M251 | Modicon M221 | Modicon M262 |
| Температура навколишнього повітря для збер | -25-70 °C |
| Тип виробу або компоненту | модуль дискретних виходів |
| Тип дискретного виходу | транзистор |
| Ударостійкість | 15 gn для 11 мс |
| Час реакції | 450 мкс (увімкнення) | 450 мкс (вимкнення) |
| Ширина | 21.4 мм |
| Штрих-код | b3606480611599 |
