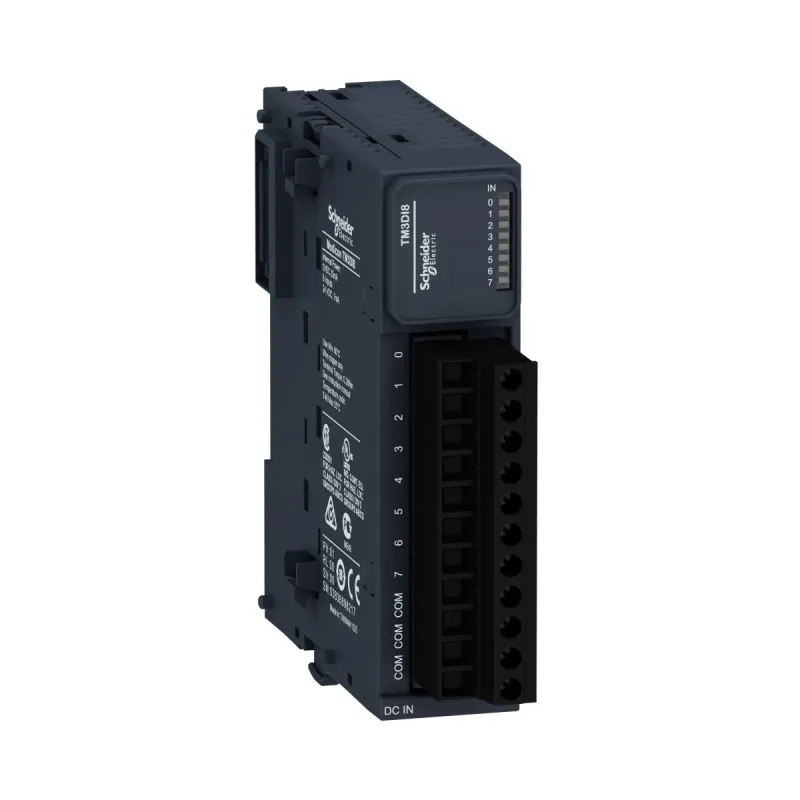

ТОПМОДУЛЬ TM3 8 ВХ =24В
- Виробник: Schneider Electric
- Модель: TM3DI8
- В наявності
Цей продукт є частиною лінійки Modicon TM3, пропозиції модулів введення/виведення розширення для Modicon M221, M241, M251 і M262. Модуль дискретного входу забезпечує 8 входів з логікою прийому або джерела (позитивної/негативної). Це вхідний модуль із вхідною напругою 24 В постійного струму та споживаним струмом 24 мА/5 мА при 5 В постійного струму через роз’єм шини. Його можна використовувати для створення конфігурацій із до 8 входів. Існує ізоляція між входом і внутрішньою логікою при 500 В змінного струму та відсутність ізоляції між входами. Він оснащений знімною гвинтовою клемою для електричного підключення з регулюванням кроку 5,08 мм для входів. Це продукт з ступенем захисту IP20. Його розміри: 27,4 мм (ширина) x 84,6 мм (глибина) x 90 мм (висота). Вага 0,110 кг. Цей продукт сертифікований CE, CULus і C-Tick. Він відповідає стандартам EN/IEC 61131-2 і EN/IEC 61010-2-201. Цей модуль сумісний з логічним контролером Modicon M262, Modicon M241, Modicon M251 і Modicon M221. Він підтримує тип рейки TH35-15, TH35-7,5, що відповідає стандарту IEC 60715, і пластину або панель з монтажним набором. Модулі розширення Modicon TM3 були розроблені з простим механізмом взаємоблокування. Роз’єм розширення шини використовується для розподілу даних і живлення при складанні модулів Modicon TM3 з логічними контролерами. Підвищте продуктивність свого контролера за допомогою системи введення/виведення Modicon TM3, спеціально розробленої для логічних контролерів Modicon M221, M241 і M251.
| Specifications | |
|---|---|
| COS | 19PR-INDMCT |
| Виробник | Schneider Electric |
| Висота | 90 мм |
| Висота зберігання | 0-3000 м |
| Висота над рівнем моря | 0...2000 m |
| Вібростійкість | 3,5 мм на 5-8.4 Гц на DIN-рейка | 3 gn на 8.4-150 Гц на DIN-рейка | 3,5 мм на 5-8.4 Гц на панель | 3 gn на 8.4-150 Гц на панель |
| Відносна вологість | 10-95 %, без конденсату (в експлуатації) | 10-95 %, без конденсату (у сховищі) |
| Вхідний повний опір | 3,4 кОм |
| Глибина | 84.6 мм |
| Граничний рівень напруги (стан 0) | 0...5 В для Вхід |
| Граничний рівень напруги (стан 1) | 15...28.8 В для Вхід |
| Електричне з'єднання | 11 x 2.5 мм² знімна гвинтова клемна колодка з крок 5.08 мм настройка для входів |
| Електромагнітна емісія | випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А 10 м) на 30-230 МГц відповідно до МЕК 55011 | випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230-1000 МГц відповідно до МЕК 55011 |
| Ізоляція | між входом і внутрішньою логікою в 500 В змінний струм | неізольований між входами |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EIO0000003125 |
| Кількість дискретних входів | 8 для Вхід відповідно до МЕК 61131-2 Тип 1 |
| Кількість дискретних входів/виходів | 8 |
| Код УКТЗЕД | 8538909100 |
| Країна виробник | Китай |
| Логіка дискретних входів | Споживач або джерело струму (позитивний / негативний) |
| Максимальна дальність кабелю між пристроям | неекранований кабель <30 м для постійні входи |
| Маркування | CE |
| Маса нетто | 0.085 кг |
| Місцева сигналізація | для стан входу 1 світлодіод на канал (зелений) |
| Монтажна опора | DIN-рейка 35х15 рейка відповідно до МЕК 60715 | DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 | плата або панель із монтажним набором |
| Напруга дискретного входу | 24 В |
| Поточний стан 0 гарантовано | <= 1 мА (Вхід) |
| Поточний стан 1 гарантовано | >= 2.5 мА (Вхід) |
| Робоча температура навколишнього середови | -10-35 °C вертикальна установка | -10-55 °C горизонтальна установка |
| Сертифікація виробу | CE | cULus | UKCA | RCM | EAC | cULus HazLoc |
| Споживання струму | 5 мА на 5 В постійний струм на через роз'єм комунікаційної шини (у стані вимкнено) | 0 мА на 24 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено) | 0 мА на 24 В постійний струм на через роз'єм комунікаційної шини (у стані вимкнено) | 24 мА на 5 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено) |
| Стандарти | МЕК 61131-2 |
| Стійкість до електромагнітного поля | 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 | 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3 | 1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3 |
| Стійкість до електростатичного розряду | 8 кВ в повітрі відповідно до МЕК 61000-4-2 | 4 кВ при контакті відповідно до МЕК 61000-4-2 |
| Стійкість до імпульсних перенапруг | 1 кВ I/O Звичайний режим відповідно до МЕК 61000-4-5 DC |
| Стійкість до кондуктивних перешкод | 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 | 3 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL) |
| Стійкість до магнітних полів | 30 А/м 50/60 Гц відповідно до МЕК 61000-4-8 |
| Стійкість до швидких перехідних процесів | 1 кВ для I/O відповідно до МЕК 61000-4-4 |
| Струм дискретного входу | 7 мА для Вхід |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 із захисною кришкою |
| Сумісність серії | Modicon M241 | Modicon M251 | Modicon M221 | Modicon M262 |
| Температура навколишнього повітря для збер | -25-70 °C |
| Тип виробу або компоненту | модуль дискретних входів |
| Тип напруги дискретного входу | постійна напруга |
| Ударостійкість | 15 gn для 11 мс |
| Час реакції | 4 мс (увімкнення) | 4 мс (вимкнення) |
| Ширина | 27.4 мм |
| Штрих-код | b3606480611360 |
