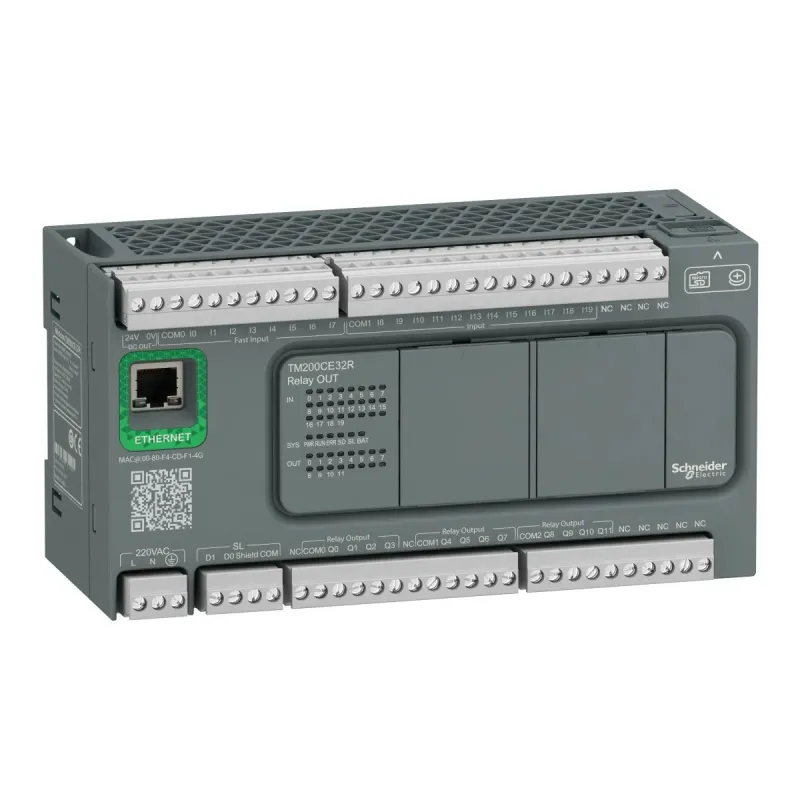

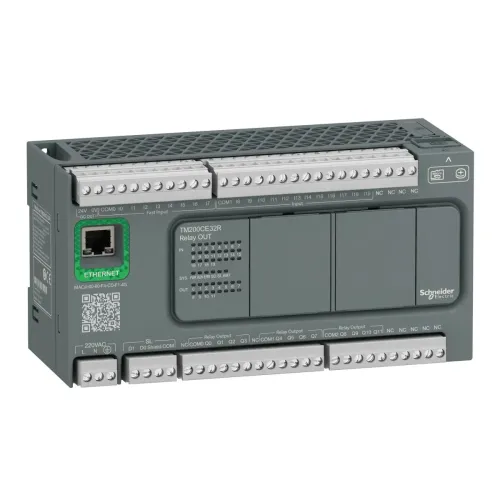

ТОППЛК M200 32ВХ/ВИХ,~220В, 18 ВХ., 14 РЕЛ.
- Виробник: Schneider Electric
- Модель: TM200CE32R
- В наявності
Цей продукт є частиною лінійки Easy modicon M200 - логічних контролерів з підтримкою до 168 входів/виходів і керуванням рухом по 2 осям. Цей логічний контролер має 12 звичайних входів, 4 швидких входи, 4 високошвидкісних входи, 12 релейних виходів. Напруга живлення від 100 до 240 В змінного струму. Має 1 порт послідовного зв'язку (RS 485), 1 порт Ethernet (тип RJ45) і порт USB, призначений для програмування Цей контролер підходить за доступною ціною, без шкоди для простоти, надійності, доступності та сервісу. Він оснащений ПІД-регулятором процесу, валом відбору потужності, ШІМ і PLS-регулятором положення. Гранична напруга (з урахуванням пульсацій) - від 85 до 264 В змінного струму (50/60 Гц). Максимальне споживання становить від 61 до 74 В змінного струму. Розміри: 175 мм завширшки x 70 мм завглибшки x 90 мм заввишки. Вага 0,512 кг. Його розміри: 175 мм (ширина) x 70 мм (глибина) x 90 мм (висота). Цей логічний контролер спеціально розроблений для текстильної промисловості, верстатобудування, пакування, опалення, вентиляції та кондиціонування повітря, вантажно-розвантажувальних робіт, насосів, підйомників і машин для електронної збірки. Цей виріб сертифіковано CE, CSA, IACS E10, RCM та CULus. Він відповідає стандартам EN/IEC 61010-2-201 та EN/IEC 61131-2. Цей контролер сумісний з додатковими картриджами, які забезпечують розширення цифрових входів/виходів, аналогових входів/виходів і портів зв'язку Serial Link. Він відповідає стандартам EN/IEC 61010-2-201 і EN/IEC 61131-2. Підтримує монтаж на DIN-рейку. Контролери Easy Modicon M200 - це продукти початкового рівня, які ідеально підходять для задоволення специфічних потреб ринків, що розвиваються, за доступною ціною без компромісів. Логічні контролери Easy Modicon M200 - це рішення з найкращим співвідношенням продуктивності та ціни для невеликих систем автоматизації, які потребують гнучкості та простоти руху.
| Specifications | |
|---|---|
| [Us] номінальна напруга живлення | 100...240 В змінний струм |
| COS | 19CF-INDACB |
| Виробник | Schneider Electric |
| Висота | 90 мм |
| Висота зберігання | 0-3000 м |
| Висота над рівнем моря | 0...2000 m |
| Вібростійкість | 3,5 мм на 5-8.4 Гц на симетрична рейка | 1 gn на 8.4-150 Гц на симетрична рейка | 3,5 мм на 5-8.7 Гц на монтаж панелі | 2 gn на 8.7-150 Гц на монтаж панелі |
| Відносна вологість | 10-95 %, без конденсату (в експлуатації) | 10-95 %, без конденсату (у сховищі) |
| Відхилення ходу годинника | <= 90 с/місяць на 25-25 °C |
| Вхідний повний опір | 3,3 кОм для дискретний вхід |
| Глибина | 70 мм |
| Граничний рівень напруги (стан 0) | <= 5 В для Вхід |
| Граничний рівень напруги (стан 1) | >= 15 В для Вхід |
| Електрична зносостійкість | 100000 циклів AC-12, 240 В, 480 В·А, резистивний | 100000 циклів DC-12, 24 В, 48 В, резистивний |
| Електричне з'єднання | mini B USB 2.0 роз'ємдля терміналу програмування | знімний гвинтова клемна колодкадля входів | знімний гвинтова клемна колодкадля виходів | знімний гвинтова клемна колодка, 4 клема(и) для підключення послідовного каналу1 | знімний гвинтова клемна колодка, 3 клема(и) для підключення живлення 100-240 В змінного струму |
| Електромагнітна сумісність | тест на стійкість до електростатичного розряду - test level: 8 кВ (вихлоп) conforming to МЕК 61000-4-2 | тест на стійкість до електростатичного розряду - test level: 6 кВ (контактний розряд) conforming to МЕК 61000-4-2 | тест на стійкість до випромінювання РЧ е/м поля - test level: 10 В/м (80 МГц...3 ГГц) conforming to МЕК 61000-4-3 | Магнітне поле при частоті живлення - test level: 30 А/м conforming to МЕК 61000-4-8 | тест на стійкість до ел.перехідних процесів/імпульсів - test level: 2 кВ (лін |
| Живлення датчика | 24-24 В постійна напруга на 300 мА живлення від контролера |
| Ізоляція | неізольований між входами | між виходом і внутрішньою логікою в 1780 В змінний струм | між вихідними групами в 1780 В змінний струм | між живленням і внутрішньою логікою в 1780 В змінний струм | між входом і внутрішньою логікою в 500 В змінний струм | між швидким входом і внутрішньою логікою в 500 В змінний струм | між вхідними групами в 500 В змінний струм |
| Кількість дискретних виходів | 12 реле |
| Кількість дискретних входів | I2...I5: 4 швидкий вхід | I0, I1, I6, I7: 4 високошвидкісний вхід | I8...I19: 12 постійні входи |
| Кількість дискретних входів/виходів | 32 |
| Кількість обчислюваних входів | 4 швидкий вхід (HSC режим) на 100 кГц 32 біти |
| Код УКТЗЕД | 8537109100 |
| Контур регулювання | регульований ПІД-регулятор до 14 одночасних циклів |
| Країна виробник | Німеччина |
| Логіка дискретних входів | Споживач або джерело струму (позитивний / негативний) тип 1 відповідно до МЕК 61131-2 |
| Максимальна дальність кабелю між пристроям | неекранований кабель <50 м для Вхід | екранований кабель <10 м для швидкий вхід | екранований кабель <10 м для високошвидкісний вхід | неекранований кабель <150 м для вихід |
| Максимальна кількість модулів розширення в | 4 з 76 дискретних виходів для релейний вихід |
| Максимальний пусковий струм | 50 А |
| Максимальний струм на загальний вихід | 4 А на COM 2 | 4 А на COM 0 | 4 А на COM 1 |
| Маркування | CE |
| Маса нетто | 0.504 кг |
| Межі вихідної напруги | 30 В ПОСТІЙНИЙ СТРУМ | 250 В змінний струм |
| Межі напруги живлення | 85-264 В |
| Механічна зносостійкість | 20000000 циклів для релейний вихід |
| Мінімальне навантаження | 10 мА на 5 В постійний струм для релейний вихід |
| Місцева сигналізація | для PWR 1 СВІТЛОДІОД (зелений) | для RUN 1 СВІТЛОДІОД (зелений) | для помилка модуля (ERR) 1 СВІТЛОДІОД (червоний) | для Доступ до SD-карти (SD) 1 СВІТЛОДІОД (зелений) | для BAT 1 СВІТЛОДІОД (червоний) | для SL1 1 СВІТЛОДІОД (зелений) | для Стан вводу/виводу 1 світлодіод на канал (зелений) |
| Монтажна опора | DIN-рейка 35х15 рейка відповідно до МЕК 60715 | DIN-рейка 35х7.5 плата або панель із монтажним набором відповідно до МЕК 60715 |
| Налаштовуваний час фільтрації | 0 мс для Вхід | 3 мс для Вхід | 12 мс для Вхід |
| Напруга дискретного виходу | 24 В постійного струму | 220 В змінного струму |
| Напруга дискретного входу | 24 В |
| Обладнання для зберігання даних | 32 ГБ карта пам'яті micro SD (опціонально) |
| Обсяг пам'яті | 512 байт внутрішній флеш-пам'ять пам'яті для резервне копіювання програм |
| Протокол порту обміну даними | Порт USB: USB протокол - SoMachine-Network | неізольований послідовний канал: Modbus протокол головний/ведений - RTU/ASCII або SoMachine-Network |
| Робоча температура повітря | 0-55 °C (горизонтальна установка) |
| Споживана потужність [ВА] | 55-66 В·А на 100...240 В змінний струм (з максимальним вводом/виводом) |
| Стандарти | МЕК 61131-2 | МЕК 61010-2-201 |
| Стійкість до коротких переривів споживання | 10 мс |
| Струм дискретного виходу | 2 A для релейний вихід |
| Струм дискретного входу | 7 мА для Вхід | 7 мА для швидкий вхід | 9 мА для високошвидкісний вхід |
| Ступінь забруднення | <= 2 |
| Ступінь захисту | IP20 із захисною кришкою |
| Температура навколишнього повітря для збер | -25-70 °C |
| Термін резервного зберігання даних | 3 роки на 25 °C (припиненням електропостачання) |
| Тип акумулятора | BR2032 Li-CFx (Літій-вуглецевий монофторид), час автономної роботи: 5 рік(роки) |
| Тип вбудованого інтерфейсу | Порт USB з mini B USB 2.0 роз'єм | неізольований послідовний канал серійний номер 1 з блок контактів роз'єм та RS485 інтерфейс | неізольований послідовний канал серійний 2 з блок контактів роз'єм та RS232/RS485 інтерфейс | ізольоване послідовне з'єднання серійний 2 з блок контактів роз'єм та RS485 інтерфейс |
| Тип виробу або компоненту | логічний контролер |
| Тип дискретного виходу | реле нормально розімкнуте |
| Тип напруги дискретного входу | постійна напруга |
| Тип сигналу керування | квадратура (x1, x2, x4) на 100 кГц для швидкий вхід (HSC режим) | імпульс/напрямок на 100 кГц для швидкий вхід (HSC режим) | однофазний на 100 кГц для швидкий вхід (HSC режим) | CW/CCW на 100 кГц для швидкий вхід (HSC режим) |
| Точний час виконання завдання події | 60 мкс час відгуку |
| Ударостійкість | 15 gn для 11 мс | 30 gn для 6 мс |
| Час виконання для 1 Кінструкції | 0.3 мс для ситуаційна та періодична задача |
| Час виконання однієї інструкції | 0.2 мкс булевої операції |
| Час реакції | 10 мс увімкнення, Q0...Q11 клема(и) для вихід | 10 мс вимкнення, Q0...Q11 клема(и) для вихід | 5 мкс вимкнення, I0, I1, I6, I7 клема(и) для високошвидкісний вхід | 5 мкс увімкнення, I0, I1, I6, I7 клема(и) для високошвидкісний вхід | 100 мкс вимкнення, I2...I5 клема(и) для швидкий вхід | 35 мкс увімкнення, I2...I5 клема(и) для швидкий вхід | 100 мкс вимкнення, I8...I13 клема(и) для постійні входи | 35 мкс увімкнення, I8...I13 клема(и) для постійні входи | 125 мкс вимкнення, I14...I19 клема(и) дл |
| Частота мережі | 50/60 Гц |
| Частота перемикання | 0,1 Гц з максимальним навантаженням |
| Швидкість передачі | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15-15 м для RS485 | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3-3 м для RS232 | 12 Мбіт/с для USB |
| Ширина | 175 мм |
| Штрих-код | b3606481190802 |
