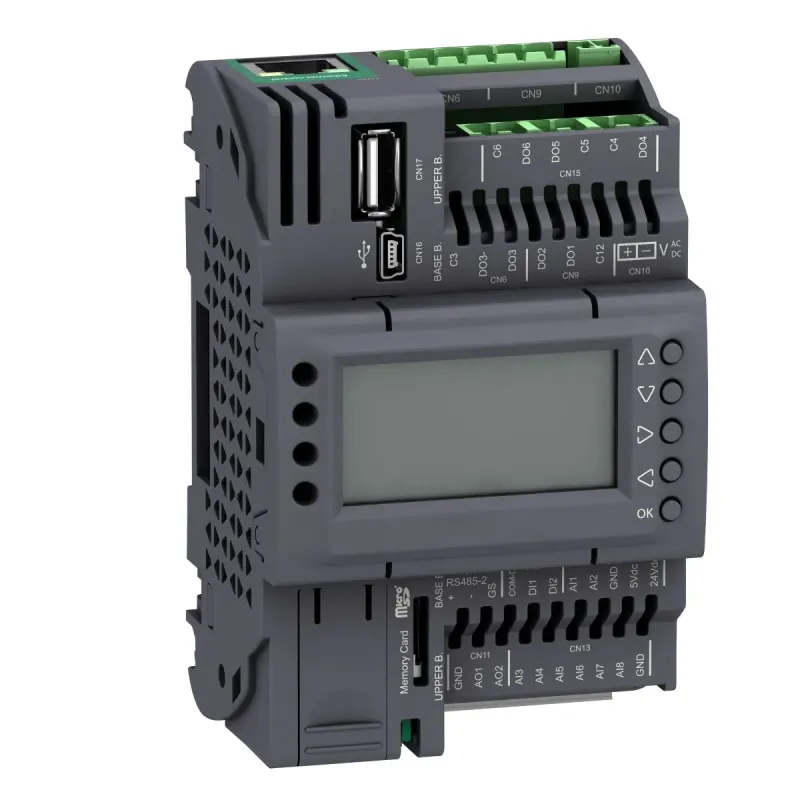

ТОППЛК М172,ДИСПЛЕЙ, 18I/O,Eth, 2RS485,2SSR
- Виробник: Schneider Electric
- Модель: TM172PDG18S
- В наявності
₴26650.54
Без податку: ₴22208.78
ПЛК М172,ДИСПЛЕЙ, 18I/O,Eth, 2RS485,2SSR
| Specifications | |
|---|---|
| [Us] номінальна напруга живлення | 24 В +/- 10 % змінний струм | 20...38 В ПОСТІЙНИЙ СТРУМ |
| COS | 19PR-INDMCT |
| Виконання | програмований |
| Виробник | Schneider Electric |
| Висота | 110 мм |
| Висота над рівнем моря | 0...2000 m |
| Відносна вологість | 5-95 % Без утворення конденсату |
| Вхідний повний опір | 20 кОм |
| Глибина | 60.5 мм |
| Годинник реального часу | вбудований clock, clock drift <= 30 с/місяць at -20-60 °C |
| Директиви | 2014/35 / ЄС - директива про низьку напругу | 2014/30 / ЄС - електромагнітна сумісність |
| Живлення датчика | 5-5 В постійна напруга на 40 мА живлення від контролера | 24-24 В постійна напруга на 100 мА живлення від контролера |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EIO0000003412 |
| Категорія перенапруги | II |
| Кількість аналогових виходів | 2 напруга/струм, діапазон: 4...20 мА або 0...10 В або ШІМ (2 кГц) |
| Кількість аналогових входів | 8 конфігурується парою |
| Кількість входів/виходів | 18 | 2 аналоговий вихід (и) | 6 цифровий вихід (и) | 8 аналоговий вхід (и) | 2 цифровий вхід (и) |
| Кількість дискретних виходів | 1 для релейні виходи SPDT з незалежним загальним | 2 для релейні виходи SPST з одним загальним | 2 для напівпровідниковий, ізольований SSR з незалежним загальним | 1 для релейні виходи SPST з незалежним загальним |
| Кількість дискретних входів | 2 |
| Кількість портів | 1 CAN порт - блок гвинтових контактів | 1 USB тип A - USB тип A гніздо | 1 USB тип mini B - Порт USB-пристрою Mini-B | 2 RS485 - блок гвинтових контактів (Послідовний зв'язок Modbus або BACnet MS/TP) | 1 Ethernet - RJ45 (Modbus TCP і BACnet IP з веб-сервером) |
| Код УКТЗЕД | 8537109100 |
| Конкретне застосування виробу | ОПАЛЕННЯ, ВЕНТИЛЯЦІЯ ТА КОНДИЦІОНУВАННЯ |
| Країна виробник | Італія |
| Логіка дискретних входів | Споживач або джерело струму (позитивний / негативний) до 2 кГц |
| Маса нетто | 0.225 кг |
| Місцева сигналізація | для програмований 1 СВІТЛОДІОД (червоний) | для програмований 1 СВІТЛОДІОД (жовтий) | для програмований 1 СВІТЛОДІОД (зелений) | для живлення 1 СВІТЛОДІОД (зелений) |
| Монтажна опора | кріплення на панель з аксесуаром | DIN-рейка |
| Напруга дискретного входу | 24 В Змінний/постійний струм |
| Робоча температура навколишнього середови | -20-60 °C |
| Сертифікація виробу | RCM | CSA | cURus | EAC | CE |
| Споживання енергії [Вт] | 11 В на 24 В Змінний/постійний струм |
| Стандарти | EN 60730-2-9 | EN 60068-2-27 | МЕК 61000-4-3 | UL 60730-1 | МЕК 61000-4-2 | CAN/CSA-E60730-1 | EN 60068-2-6 Fc | МЕК 61000-4-11 | МЕК 61000-4-5 | МЕК 61000-4-6 | CSA E60730-2-9 | UL 60730-2-9 | EN 60730-1 | МЕК 61000-4-4 | UL94 (матеріал V0) |
| Струм дискретного виходу | 3 A для Реле SPST | 3 A для Реле SPDT | 0.2 A для напівпровідниковий, ізольований |
| Струм дискретного входу | 5 мА AC/DC |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Температура навколишнього повітря для збер | -30-70 °C |
| Тип аналогового входу | NTC NK103 Beta 3977 датчик температури - 40...137 °C - роздільна здатність 0.1 °C на 10 кОм (при 25 °C) | NTC 103AT-2 Beta 3435 датчик температури - 50...110 °C - роздільна здатність 0.1 °C на 10 кОм (при 25 °C) | напруга 0...10 В - роздільна здатність 1 цифра на > 10 кОм | напруга 0...5 В - роздільна здатність 1 цифра на > 20 кОм (абсолютний або ратіометричний) | повний опір 0...1500 hOhm - роздільна здатність 1 hOhm на 10 кОм | повний опір 0...300 daOhm - роздільна здатність 1 daOhm на 150 |
| Тип виробу або компоненту | програмовані контролери |
| Тип дисплея | Підсвічування LCD - 128 x 64 пікселів |
| Точність вимірювання | 0...20 мА 0...4 мА +/- 2 % від повної шкали +/- 1 цифра | 0...20 мА 4...20 мА +/- 1 % від повної шкали +/- 1 розряд | 4...20 мА +/- 1 % від повної шкали +/- 1 розряд | 0...10 V +/- 1 % від повної шкали +/- 1 розряд | 0...5 V +/- 1 % від повної шкали +/- 1 розряд | даОм 0...300 даОм +/- 2,5 даОм | NTC NK103 Beta 3977 - 40...+110 °C +/- 1 °C | NTC NK103 Beta 3977 110...137 °C +/- 1.9 °C | NTC 103AT-2 Beta 3435 - 50...110 °C +/- 1 °C | PTC - 55...155 °C +/- 1.1 °C | Pt 1000 - 200...-100 °C +/- |
| Ширина | 72 мм |
| Штрих-код | b3606481390097 |
