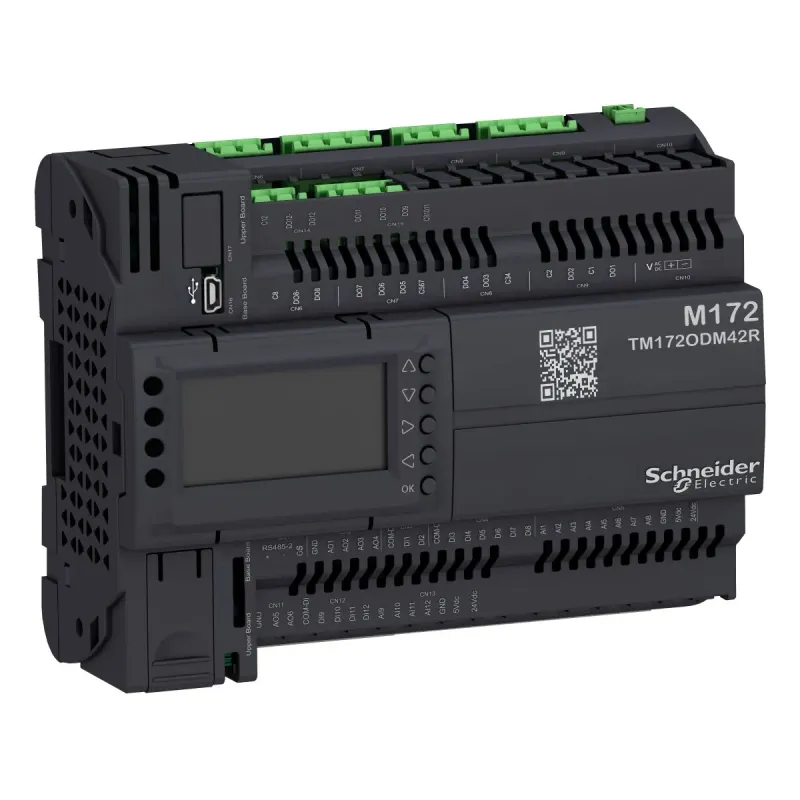

ТОППЛК M172O З ДИСП. 42 Вх/Вих, 2 RS485 ІЗ.
- Виробник: Schneider Electric
- Модель: TM172ODM42R
- В наявності
₴30135.46
Без податку: ₴25112.88
ПЛК M172O З ДИСП. 42 Вх/Вих, 2 RS485 ІЗ.
| Specifications | |
|---|---|
| [Us] номінальна напруга живлення | 24 В +/- 10 % змінний струм | 20...38 В ПОСТІЙНИЙ СТРУМ |
| COS | 19PR-INDMCT |
| Виконання | програмований |
| Виробник | Schneider Electric |
| Висота | 110 мм |
| Висота над рівнем моря | 0...2000 m |
| Відносна вологість | 5-95 % Без утворення конденсату |
| Вхідний повний опір | 20 кОм |
| Глибина | 60.5 мм |
| Годинник реального часу | вбудований clock, clock drift <= 30 с/місяць at -20-65 °C |
| Директиви | 2014/30 / ЄС - електромагнітна сумісність | 2014/35 / ЄС - директива про низьку напругу |
| Живлення датчика | 5-5 В постійна напруга на 50 мА живлення від контролера | 24-24 В постійна напруга на 150 мА живлення від контролера |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EIO0000003412 |
| Категорія перенапруги | II |
| Кількість аналогових виходів | 4 напруга, діапазон: 0...10 В | 2 напруга/струм, діапазон: 4...20 мА або 0...10 В або ШІМ (2 кГц) |
| Кількість аналогових входів | 12 конфігурується парою |
| Кількість входів/виходів | 42 | 12 аналоговий вхід (и) | 6 аналоговий вихід (и) | 12 цифровий вхід (и) | 12 цифровий вихід (и) |
| Кількість дискретних виходів | 2 для релейні виходи SPDT з незалежним загальним | 3 для релейні виходи SPST з одним загальним | 5 для релейні виходи SPST з одним загальним | 2 для релейні виходи SPST з незалежним загальним |
| Кількість дискретних входів | 12 |
| Кількість портів | 1 CAN порт - блок гвинтових контактів | 1 USB тип mini B - Порт USB-пристрою Mini-B | 2 RS485 - блок гвинтових контактів (Послідовний зв'язок Modbus або BACnet MS/TP) |
| Код УКТЗЕД | 8537109100 |
| Конкретне застосування виробу | управління ОВіК |
| Країна виробник | Німеччина |
| Логіка дискретних входів | Споживач або джерело струму (позитивний / негативний) |
| Маса нетто | 0.385 кг |
| Місцева сигналізація | для програмований 1 СВІТЛОДІОД (червоний) | для програмований 1 СВІТЛОДІОД (жовтий) | для програмований 1 СВІТЛОДІОД (зелений) | для живлення 1 СВІТЛОДІОД (зелений) |
| Монтажна опора | кріплення на панель з аксесуаром | DIN-рейка |
| Напруга дискретного входу | 24 В Змінний/постійний струм |
| Робоча температура навколишнього середови | -20-65 °C відповідно до UL 60730-1 | -20-60 °C горизонтальний відповідно до UL 60730-1 |
| Сертифікація виробу | EAC | CE | cURus | CSA | RCM |
| Споживання енергії [Вт] | 14 В на 24 В Змінний/постійний струм |
| Стандарти | CAN/CSA-E60730-1 | CSA E60730-2-9 | EN 60068-2-27 | EN 60068-2-6 Fc | EN 60730-1 | EN 60730-2-9 | UL 60730-1 | UL 60730-2-9 | МЕК 61000-4-2 | МЕК 61000-4-3 | МЕК 61000-4-4 | МЕК 61000-4-5 | МЕК 61000-4-6 | МЕК 61000-4-11 | UL94 (матеріал V0) |
| Струм дискретного виходу | 3 A для Реле SPDT | 3 A для Реле SPST |
| Струм дискретного входу | 2.5 мА |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Температура навколишнього повітря для збер | -30-70 °C |
| Тип аналогового входу | повний опір 0...1500 hOhm - роздільна здатність 1 hOhm на 10 кОм | повний опір 0...300 daOhm - роздільна здатність 1 daOhm на 2 кОм | NTC 103AT-2 Beta 3435 датчик температури - 50...110 °C - роздільна здатність 0.1 °C на 10 кОм | напруга 0...10 В - роздільна здатність 1 цифра на > 10 кОм | NTC NK103 Beta 3977 датчик температури - 40...137 °C - роздільна здатність 0.1 °C на 10 кОм (розширений) | струм 0...20 мA/4...20 мA - роздільна здатність 1 цифра на < 150 Ом | PTC датчик температури - 55.. |
| Тип виробу або компоненту | програмовані контролери |
| Тип дисплея | Підсвічування LCD - 128 x 64 пікселів |
| Точність вимірювання | NTC NK103 Beta 3977 - 40...+110 °C +/- 1 °C | NTC NK103 Beta 3977 110...137 °C +/- 1.9 °C | NTC 103AT-2 Beta 3435 - 50...110 °C +/- 1 °C | PTC - 55...155 °C +/- 1.1 °C | Pt 1000 - 200...-100 °C +/- 10 °C | Pt 1000 - 100...-50 °C +/- 2.5 °C | Pt 1000 - 50...100 °C +/- 1.5 °C | Pt 1000 100...400 °C +/- 2.4 °C | Pt 1000 400...850 °C +/- 10 °C | 0...20 мА 0...4 мА +/- 2 % від повної шкали +/- 1 цифра | 0...20 мА 4...20 мА +/- 1 % від повної шкали +/- 1 розряд | 4...20 мА +/- 1 % від повної ш |
| Ширина | 144 мм |
| Штрих-код | b3606481390134 |
