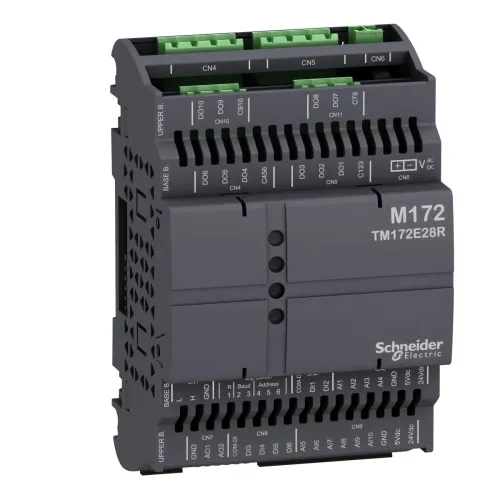

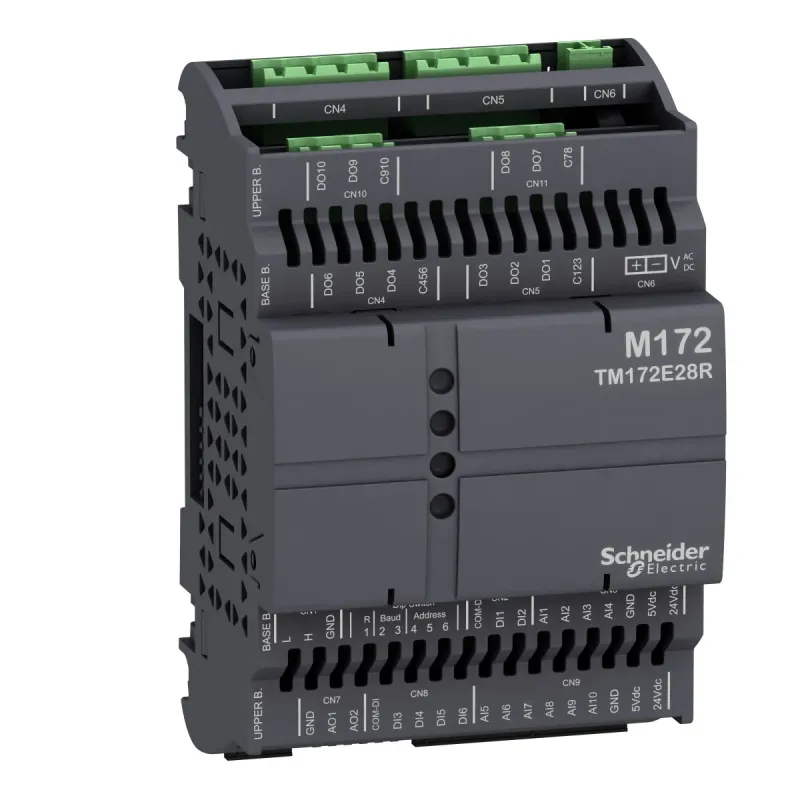

ТОПМОДУЛЬ РОЗШИРЕННЯ М172 28 Вх/Вих
- Виробник: Schneider Electric
- Модель: TM172E28R
- В наявності
Цей продукт є частиною лінійки Modicon M171/M172, що пропонує модулі введення/виведення для рішень HVAC. Цей додатковий модуль вводу/виводу пропонує 6 дискретних входів з 2 дисплеями позитивної логіки (приймач) до 2 кГц і 4 дисплеями позитивної логіки (приймач). Це модуль із дискретною вхідною напругою 24 В змінного/постійного струму, 2,5 мА. Він пропонує 10 парних аналогових входів, які можна конфігурувати, з 2 програмованими аналоговими виходами. Це продукт з ступенем захисту IP20. Його розміри: 72 мм (ширина) x 59 мм (глибина) x 110 мм (висота). Важить 0,19 кг. Основне застосування цього модуля – управління системою опалення, вентиляції та кондиціонування. Цей продукт сертифіковано CE, RCM, EAC, CSA та CURus. Він відповідає стандартам IEC 61000-4-2, EN 60068-2-6 Fc, IEC 61000-4-3, IEC 61000-4-5, EN 60730-1 і EN 60730-2-9. Він підходить для монтажу на DIN-рейку та панельного монтажу за допомогою аксесуарів. Переваги Modicon M171/M172 максимізують рентабельність та енергоефективність завдяки використанню масштабованого керування автоматизацією з Modicon M171/M172. Логічні контролери Modicon M171/M172 та інтуїтивно зрозуміле програмне забезпечення EcoStruxure Machine Expert - HVAC розроблені для досягнення максимальної прибутковості та енергоефективності.
| Specifications | |
|---|---|
| [Us] номінальна напруга живлення | 24 В +/- 10 % змінний струм | 20...38 В ПОСТІЙНИЙ СТРУМ |
| COS | 19PR-INDMCT |
| Виробник | Schneider Electric |
| Висота | 110 мм |
| Відносна вологість | 5-95 % Без утворення конденсату |
| Вхідний повний опір | 20 кОм |
| Глибина | 59 мм |
| Годинник реального часу | відсутній clock |
| Директиви | 2014/35 / ЄС - директива про низьку напругу | 2014/30 / ЄС - електромагнітна сумісність |
| Живлення датчика | 5-5 В постійна напруга на 50 мА | 24-24 В постійна напруга на 125 мА |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EIO0000002015 |
| Категорія перенапруги | II |
| Кількість аналогових виходів | 2 програмований |
| Кількість аналогових входів | 10 конфігурується парою |
| Кількість входів/виходів | 28 | 2 аналоговий вихід (и) | 6 цифровий вхід (и) | 10 аналоговий вхід (и) | 10 цифровий вихід (и) |
| Кількість дискретних виходів | 3 для релейні виходи SPST з одним загальним | 2 для релейні виходи SPST з одним загальним |
| Кількість дискретних входів | 2 | 4 |
| Кількість портів | 1 CAN порт - блок гвинтових контактів |
| Код УКТЗЕД | 8538909100 |
| Конкретне застосування виробу | управління ОВіК |
| Країна виробник | Італія |
| Логіка дискретних входів | 2 позитивна логіка (раковина) до 2 кГц | 4 позитивна логіка (раковина) |
| Маса нетто | 0.19 кг |
| Монтажна опора | DIN-рейка | кріплення на панель з аксесуаром |
| Напруга дискретного входу | 24 В Змінний/постійний струм |
| Робоча температура навколишнього середови | -20-65 °C відповідно до UL 60730-1 |
| Сертифікація виробу | cURus | EAC | CE | RCM | CSA |
| Споживання енергії [Вт] | 24 В·А на 24 В змінний струм | 15 В на 24 В ПОСТІЙНИЙ СТРУМ |
| Стандарти | МЕК 61000-4-4 | EN 60068-2-27 | CSA E60730-2-9 | МЕК 61000-4-11 | CAN/CSA-E60730-1 | UL 60730-2-9 | EN 60730-2-9 | EN 60730-1 | МЕК 61000-4-5 | МЕК 61000-4-3 | EN 60068-2-6 Fc | МЕК 61000-4-2 | UL94 (матеріал V0) |
| Струм дискретного виходу | 3 A для Реле SPST |
| Струм дискретного входу | 2.5 мА AC/DC |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Температура навколишнього повітря для збер | -30-70 °C |
| Тип аналогового входу | NTC NK103 Beta 3977 датчик температури - 40...137 °C - роздільна здатність 0.1 °C на 10 кОм (при 25 °C) | NTC 103AT-2 Beta 3435 датчик температури - 50...110 °C - роздільна здатність 0.1 °C на 10 кОм (при 25 °C) | струм 0...20 мА - роздільна здатність 1 цифра на < 150 Ом | струм 4...20 мА - роздільна здатність 1 цифра на < 150 Ом | напруга 0...10 В - роздільна здатність 1 цифра на > 10 кОм | напруга 0...5 В - роздільна здатність 1 цифра на > 20 кОм (абсолютний або ратіометричний) | повний о |
| Тип виробу або компоненту | додатковий модуль входів/виходів |
| Тип дисплея | без дисплея |
| Точність вимірювання | NTC NK103 - 40...+110 °C +/- 1 °C | NTC NK103 110...137 °C +/- 1.9 °C | NTC 103AT-2 - 50...110 °C +/- 1 °C | PTC - 55...+135 °C +/- 1.1 °C | PTC - 150...135 °C +/- 3.1 °C | Pt 1000 - 200...-100 °C +/- 5 °C | Pt 1000 - 100...-50 °C +/- 3 °C | Pt 1000 - 50...+200 °C +/- 1.5 °C | Pt 1000 200...600 °C +/- 15 °C | Pt 1000 600...850 °C +/- 30 °C | 0...20 мА 0...4 мА +/- 2 % від повної шкали +/- 1 цифра | 0...20 мА 4...20 мА +/- 1 % від повної шкали +/- 1 розряд | 4...20 мА +/- 1 % від повної |
| Ширина | 72 мм |
| Штрих-код | b3606481267627 |
