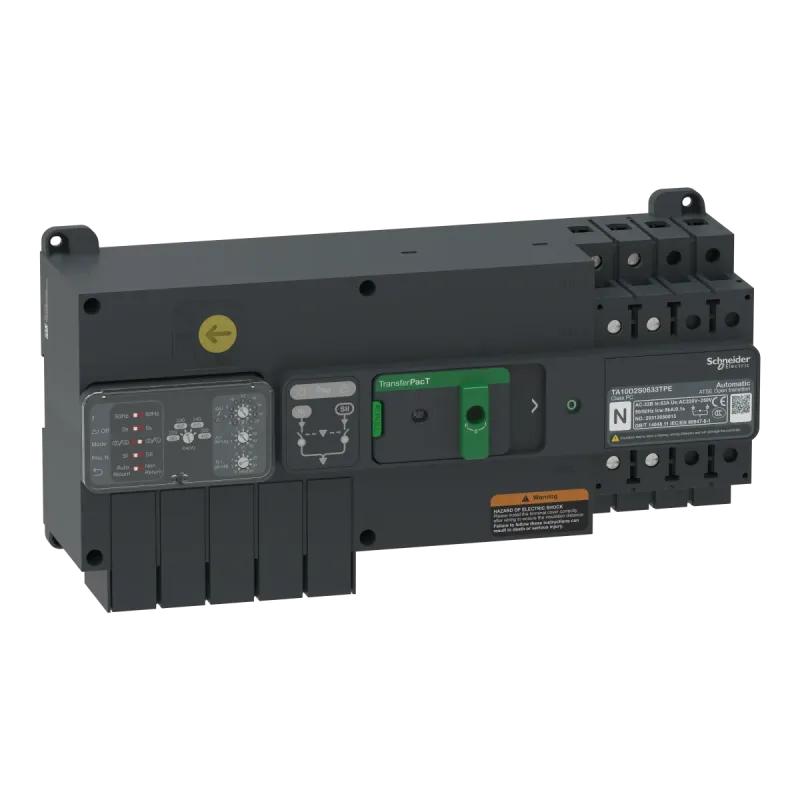

ТОПАВР TRANSFERPACT TA10 2П Ie=80А БЕЗ ЕКР
- Виробник: Schneider Electric
- Модель: TA10D2S0803TPE
- В наявності
Цей артикул -TA10D2S0803TPE - це перемикач низької напруги, який використовується в промислових і комерційних будівлях, центрах обробки даних, медичних установах і транспортній галузі. Номінальна робоча напруга Ue=230В змінного струму при 50/60 Гц. Категорія використання AC-33B. Номінальний струм пристрою 80A (Ie) при 60 ℃, корпус TransferPacT TA10. Перемикач обладнаний модулем керування без екрану, який використовується для відображення стану та сигналізації, а також для налаштуваня за допомогою поворотних та DIP перемикачів. Перемикач може знаходитись в 3-х положеннях, які виводяться на передню панель за допомогою механічної та електричної індикації. Можливий монтаж на DIN-рейці або на монтажній платі та розташування всередині розподільчої шафи. Він має додаткові аксесуари для різного застосування. Ця 2-полюсна версія має розміри 306 мм (ширина) x 145 мм (висота) x 94,5 мм (глибина). Відповідає стандарту IEC 60947-6-1. Він підходить для переключення джерел живлення для навантажень безпеки, таких як протипожежне обладнання, вентилятори димовидалення, спринклерні насоси, аварійне освітлення тощо.
| Specifications | |
|---|---|
| [Icm] номінальна найбільша вмикаюча здатніст | 15 кА тільки вимикач-роз'єднувач 400 В змінний струм на 50 Гц | 75 кА із захисним вимикачем перед входом 400 В змінний струм на 50 Гц |
| [Icw] номінальний короткочасно допустимий ст | 5 кА впродовж 0.1 с |
| [Ie] номінальний робочий струм | 80 А |
| [Ith] умовний тепловий струм у відкритому вик | 80 А на 60 °C |
| [Ue] номінальна робоча напруга | 230 В змінний струм 50/60 Гц |
| [Ui] номінальна напруга ізоляції | Вимикач: 800 В | контролер: 500 В |
| [Uimp] номінальна імпульсна витримувана напру | Вимикач: 6 кВ | контролер: 6 кВ |
| COS | 19CF-LBDATS |
| How to video | https://www.youtube.com/watch?v=T1W5tWFSj6k |
| Верхнє з'єднання | гвинтовий |
| Виробник | Schneider Electric |
| Висота | 145 мм |
| Відповідність вимогам по ізоляції | Так |
| Глибина | 94 мм |
| З'єднання з нижньої сторони | гвинтовий |
| Індикатор положення контакту | так |
| Інструкція користувача | https://www.productinfo.schneider-electric.com/transferpactactiveautomaticandautomaticuserguide-dev/ |
| Категорія застосування | AC-32В |
| Кількість позицій контактів | 3 |
| Клас вимикача введення резерву | ПК |
| Код УКТЗЕД | 8536508000 |
| Країна виробник | Китай |
| Крок підключення | 18 мм |
| Маса нетто | 3.4 кг |
| Механічна зносостійкість | 8000 циклів |
| Механічне взаємоблокування | з механічним блокуванням |
| Монтажна опора | пластина | DIN-рейка |
| Номінальний режим експлуатації | безпреривний |
| Область застосування продукту | змінити джерело постачання |
| Опис параметрів блокування | Замок у вимкненому положенні |
| Опис полюсів | 2P |
| Режим роботи | автоматичний | Ручний |
| Робоча температура навколишнього середови | -25-70 °C |
| Сертифікація виробу | CE | CB | CCC |
| Сигнальні контакти | 1 нормально відкритий + 2 нормально закритих | 1 нормально закритий + 2 нормально відкритих | 2 нормально відкритих |
| Спосіб кріплення | фіксація |
| Стандарти | МЕК 60947-6-1 |
| Ступінь забруднення | 3 |
| Ступінь захисту | передня частина: IP40 авторежим | всередині корпусу: IP20 ручний режим |
| Температура навколишнього повітря для збер | -35-85 °C |
| Тип виробу або компоненту | автоматичний перемикач |
| Тип керування | поворотна ручка | селекторний перемикач |
| Тип мережі | змінний струм |
| Частота мережі | 50/60 Гц |
| Ширина | 306 мм |
| Штрих-код | b3606481065674 |
