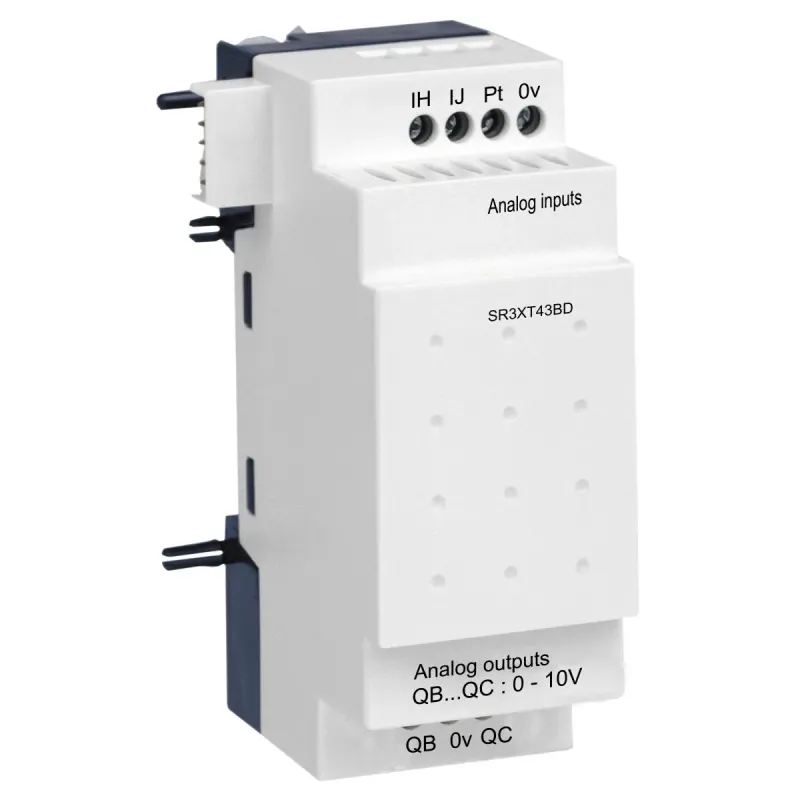

ТОПМОДУЛЬ АНАЛОГОВИХ ВХОДІВ
- Виробник: Schneider Electric
- Модель: SR3XT43BD
- В наявності
Цей продукт є частиною асортименту Zelio Logic, пропозиції інтелектуальних реле для простих систем автоматизації від 10 до 40 входів/виходів. Модуль розширення аналогового входу/виводу має 2 входи/виходи. Це модуль розширення з діапазоном аналогового виходу від 0 до 10 В і максимальним струмом навантаження 10 мА для аналогового виходу. Він забезпечує 10 біт на вхідному діапазоні та 10 біт на вихідному діапазоні. Має датчик температури Pt 100, 3-провідний, відповідає стандарту IEC 751. Він оснащений гвинтовою клемою для електричних з’єднань. Це продукт зі ступенем захисту IP20 і IP40. Важить 0,11 кг. Цей продукт відповідає стандартам EN/IEC 61000-4-12, EN/IEC 61000-4-5, EN/IEC 61000-4-3, EN/IEC 61000-4-4 рівень 3, EN/IEC 61000-4-6 рівень 3, EN/IEC 61000-4-2 рівень 3, стандарти EN/IEC 60068-2-6 Fc, EN/IEC 61000-4-11 і EN/IEC 60068-2-27 Ea. Простий у виборі, установці та програмуванні Zelio Logic підходить для всіх ваших програм. Гнучкий, він пропонує вам вибір з 2 лінійок, компактних або модульних, розширюваних та 2 мови програмування (FBD або LADDER). Простий у використанні Zelio Logic є справжньою альтернативою рішенням на основі кабельної логіки або спеціальних плат.
| Specifications | |
|---|---|
| [Imp] максимальний довготривалий струм | 30 мА для ланцюг аналогового входу |
| COS | 19GP-INDAPO |
| Виробник | Schneider Electric |
| Висота над рівнем моря | 2000 m |
| Відносна вологість | 95-95 % без конденсату або капання води |
| Вхідний повний опір | 18 кОм, вхідний діапазон: 0...10 В для ланцюг аналогового входу | 247 Ом, вхідний діапазон: 0...20 мА для ланцюг аналогового входу |
| Діапазон аналогового виходу | 0...10 В |
| Діапазон аналогового входу | 0...10 В | 0...20 мА | -25...125 °C |
| Захист від зворотної полярності | ланцюг аналогового входу: з |
| Захист від короткого замикання | з Аналоговий вихід |
| Значення молодшого біта | 0.15 °C, - 25...125 °C для ланцюг аналогового входу | 20 мкА, 0...20 мА для ланцюг аналогового входу | 9,8 мВ, 0...10 В для ланцюг аналогового входу | 9,8 мВ, 0...10 В для Аналоговий вихід |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EIO0000000131 |
| Кількість аналогових виходів | 2 |
| Кількість аналогових входів | 2 |
| Клеми підключення | Гвинтові затискачі, 1 x 0.25...1 x 2.5 мм² (AWG 24...AWG 14) напівтвердий | Гвинтові затискачі, 1 x 0.25...1 x 2.5 мм² (AWG 24...AWG 14) Твердий | Гвинтові затискачі, 2 x 0.25...2 x 1.5 мм² (AWG 23...AWG 16) Твердий | Гвинтові затискачі, 1 x 0.25...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником | Гвинтові затискачі, 2 x 0.25...2 x 0.75 мм² (AWG 24...AWG 18) гнучкий з кабельним наконечником |
| Код УКТЗЕД | 8538909100 |
| Країна виробник | Франція |
| Максимальна висота перенесення | 3048 м |
| Максимальна допустима напруга | 30 V для ланцюг аналогового входу |
| Максимальний струм навантаження | 10 мА для Аналоговий вихід |
| Маса нетто | 0.11 кг |
| Момент затягування | 0.5 Н.м |
| Обурення випромінюване/провідне | клас B відповідно до МЕК 55022-11 Група 1 |
| Пхибка перетворення | +/- 1 % максимального значення шкали, вхідний діапазон: 0...10 В (25 °C) для Аналоговий вихід | +/- 1 % максимального значення шкали, вхідний діапазон: 0...10 В (55 °C) для Аналоговий вихід | +/- 1 %, вхідний діапазон: 0...10 В (25 °C) для ланцюг аналогового входу | +/- 1 %, вхідний діапазон: 0...10 В (55 °C) для ланцюг аналогового входу | +/- 1 %, вхідний діапазон: 0...20 мА (25 °C) для ланцюг аналогового входу | +/- 1 %, вхідний діапазон: 0...20 мА (55 °C) для ланцюг аналогового входу | +/- 1. |
| Робоча відстань | 10 m з екранованим кабелем для ланцюг аналогового входу | 10 m з екранованим кабелем для Аналоговий вихід |
| Робоча температура навколишнього середови | -20-40 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 | -20-55 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 |
| Роздільна здатність аналогового виходу | 10 біт на вихідному діапазоні |
| Роздільна здатність аналогового входу | 10 біт на вхідному діапазоні |
| Сертифікація виробу | GOST | UL | C-Tick | CSA |
| Стабільність та повторюваність характерис | < +/- 0.3 °C, вхідний діапазон: - 25...125 °C на 25 °C для ланцюг аналогового входу | <= +/- 1 %, вхідний діапазон: 0...10 В на 25 °C для ланцюг аналогового входу | <= +/- 1 %, вхідний діапазон: 0...10 В на 55 °C для Аналоговий вихід | <= +/- 1 %, вхідний діапазон: 0...20 мА на 25 °C для ланцюг аналогового входу |
| Стандарти | МЕК 61000-4-12 | МЕК 61000-4-5 | МЕК 61000-4-3 | МЕК 61000-4-4 рівень 3 | МЕК 61000-4-6 рівень 3 | МЕК 61000-4-2 рівень 3 | МЕК 60068-2-6 Fc | МЕК 61000-4-11 | МЕК 60068-2-27 Ea |
| Ступінь забруднення | 2 відповідно до МЕК 61131-2 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (клемна колодка) | IP40 відповідно до МЕК 60529 (передня панель) |
| Температура навколишнього повітря для збер | -40-70 °C |
| Тип аналогового входу | режим синфазного сигналу |
| Тип виробу або компоненту | модуль розширення аналогового вводу/виводу |
| Тип датчика температури | Pt 100, 3-провідний відповідно до МЕК 751 |
| Тип електричного навантаження | резистивний навантаження для Аналоговий вихід |
| Характеристики зовнішнього середовища | Директива з електромагнітної сумісності відповідно до МЕК 61000-6-2 | Директива з електромагнітної сумісності відповідно до МЕК 61000-6-3 | Директива з електромагнітної сумісності відповідно до МЕК 61000-6-4 | Директива з електромагнітної сумісності відповідно до МЕК 61131-2 зона B | директива про низьку напругу відповідно до МЕК 61131-2 |
| Час перетворення | час циклу інтелектуального реле для ланцюг аналогового входу | час циклу інтелектуального реле для Аналоговий вихід |
| Штрих-код | b3389119203968 |
