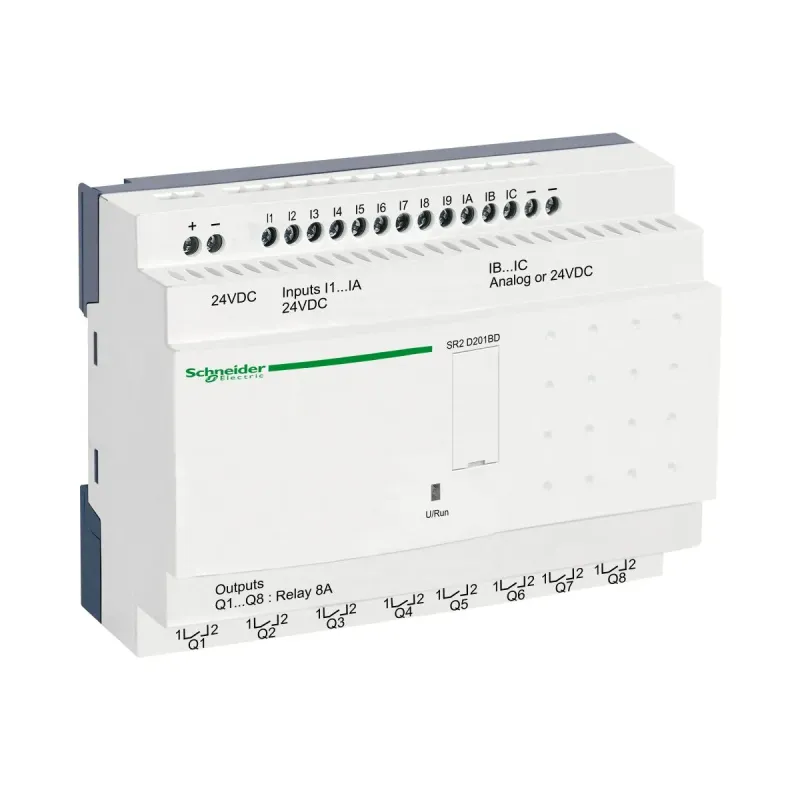

ТОПІНТЕЛЕКТ. РЕЛЕ 20ВХ/ВИХ =24В
- Виробник: Schneider Electric
- Модель: SR2D201BD
- В наявності
₴14667.49
Без податку: ₴12222.91
ІНТЕЛЕКТУАЛЬНЕ РЕЛЕ 20ВХ/ВИХ =24В
| Specifications | |
|---|---|
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ відповідно до МЕК 60947-1 та МЕК 60664-1 |
| [Us] номінальна напруга живлення | 24 В постійний струм |
| COS | 19GP-INDAPO |
| Виробник | Schneider Electric |
| Висота над рівнем моря | 2000 m |
| Вихідний тепловий струм | 8 А на всі 8 виходів для релейний вихід |
| Відносна вологість | 95-95 % без конденсату або капання води |
| Відповідність | пам'ять програми при кожному вмиканні |
| Відхилення ходу годинника | 12 хв/рік на 0-55 °C | 6 с/місяць на 25-25 °C |
| Вхідний повний опір | 12 кОм для IB...IG використовується як аналоговий вхідний ланцюг | 12 кОм для IB...IG використовується як дискретний вхідний ланцюг | 7.4 кОм для I1...IA та IH...IR дискретні вхідні ланцюги |
| Годинник | відсутній |
| Граничний рівень напруги (стан 0) | <= 5 В для I1...IA та IH...IR дискретні вхідні ланцюги | <= 5 В для IB...IG використовується як дискретний вхідний ланцюг |
| Граничний рівень напруги (стан 1) | >= 15 В для I1...IA та IH...IR дискретні вхідні ланцюги | >= 15 В для IB...IG використовується як дискретний вхідний ланцюг |
| Діапазон аналогового входу | 0...24 В | 0...10 В |
| Електрична зносостійкість | AC-12 500000 циклів на 230 В, 1.5 А для релейний вихід відповідно до МЕК 60947-5-1 | AC-15 500000 циклів на 230 В, 0.9 А для релейний вихід відповідно до МЕК 60947-5-1 | DC-12 500000 циклів на 24 В, 1.5 А для релейний вихід відповідно до МЕК 60947-5-1 | DC-13 500000 циклів на 24 В, 0.6 А для релейний вихід відповідно до МЕК 60947-5-1 |
| Захист від зворотної полярності | з |
| Значення молодшого біта | 39 мВ для ланцюг аналогового входу |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EIO0000002612 |
| Категорія перенапруги | ІІІ відповідно до МЕК 60664-1 |
| Кількість аналогових входів | 2 |
| Кількість виходів | 8 релейний |
| Кількість дискретних входів | 12 відповідно до МЕК 61131-2 Тип 1 |
| Кількість ліній схеми керування | 240-240 з драбина програмування |
| Клеми підключення | Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 25...AWG 14) напівтвердий | Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 25...AWG 14) Твердий | Гвинтові затискачі, 1 x 0.25...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником | Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) Твердий | Гвинтові затискачі, 2 x 0.25...2 x 0.75 мм² (AWG 24...AWG 18) гнучкий з кабельним наконечником |
| Код УКТЗЕД | 8536490090 |
| Комутаційна здатність [мА] | >= 10 мА на 12 В (релейний вихід) |
| Країна виробник | Франція |
| Локальний дисплей | без |
| Максимальна висота перенесення | 3048 м |
| Максимальна допустима напруга | 30 V для ланцюг аналогового входу |
| Максимальний струм джерела живлення | 100 мА (без подовжувача) |
| Маса нетто | 0.35 кг |
| Межі вихідної напруги | 24...250 В Змінний струм (релейний вихід) | 5...30 В постійний струм (релейний вихід) |
| Межі напруги живлення | 19.2-30 В |
| Механічна зносостійкість | 10000000 циклів для релейний вихід |
| Момент затягування | 0.5 Н.м |
| Напруга дискретного входу | 24 В постійна напруга |
| Обурення випромінюване/провідне | клас B відповідно до EN 55022-11 група 1 |
| Поточний стан 0 гарантовано | <= 0.5 мА (IB...IG використовується як дискретний вхідний ланцюг) | <= 0.75 мА (I1...IA та IH...IR дискретні вхідні ланцюги) |
| Поточний стан 1 гарантовано | >= 1.2 мА (IB...IG використовується як дискретний вхідний ланцюг) | >= 2.2 мА (I1...IA та IH...IR дискретні вхідні ланцюги) |
| Пхибка перетворення | +/- 5 % на 25 °C для ланцюг аналогового входу | +/- 6.2 % на 55 °C для ланцюг аналогового входу |
| Робоча відстань | 10 m between stations, with screened cable (sensor not isolated) для ланцюг аналогового входу |
| Робоча температура навколишнього середови | -20-40 °C у невентильованому корпусі відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 | -20-55 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 |
| Робоча частота [Гц] | 0.1 Гц (при Ie) для релейний вихід | 10 Гц (Режим холостого ходу) для релейний вихід |
| Роздільна здатність аналогового входу | 8 біт |
| Розсіювана потужність [Вт] | 6 В без подовжувача |
| Сертифікація виробу | CSA | UL | C-Tick | GOST | GL |
| Стабільність та повторюваність характерис | +/- 2 % на 55 °C для ланцюг аналогового входу |
| Стандарти | МЕК 61000-4-11 | МЕК 61000-4-5 | МЕК 60068-2-6 Fc | МЕК 61000-4-12 | МЕК 61000-4-2 рівень 3 | МЕК 60068-2-27 Ea | МЕК 61000-4-3 | МЕК 61000-4-4 рівень 3 | МЕК 61000-4-6 рівень 3 |
| Стійкість до коротких переривів споживання | 1 мс |
| Струм дискретного входу | 4 мА |
| Ступінь забруднення | 2 відповідно до МЕК 61131-2 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (клемна колодка) | IP40 відповідно до МЕК 60529 (передня панель) |
| Сумісність входу | 3-провідні датчики наближення PNP для дискретний вхід |
| Температура навколишнього повітря для збер | -40-70 °C |
| Термін резервного зберігання даних | 10 років на 25 °C |
| Тип аналогового входу | режим синфазного сигналу |
| Тип виробу або компоненту | компактне інтелектуальне реле |
| Тип дискретного входу | резистивний |
| Тип контакту та з'єднання | нормально відкритий для релейний вихід |
| Тривалість циклу | 6-90 мс |
| Характеристики зовнішнього середовища | Директива з електромагнітної сумісності відповідно до МЕК 61000-6-2 | Директива з електромагнітної сумісності відповідно до МЕК 61000-6-3 | Директива з електромагнітної сумісності відповідно до МЕК 61000-6-4 | Директива з електромагнітної сумісності відповідно до МЕК 61131-2 зона B | директива про низьку напругу відповідно до МЕК 61131-2 |
| Час перетворення | час циклу інтелектуального реле для ланцюг аналогового входу |
| Час реакції | 10 мс (Від рівня 0 до рівня 1) для релейний вихід | 5 мс (зі стану 1 в стан 0) для релейний вихід |
| Частоту чисельних подій | 1 кГц для дискретний вхід |
| Штрих-код | b3389110549805 |
