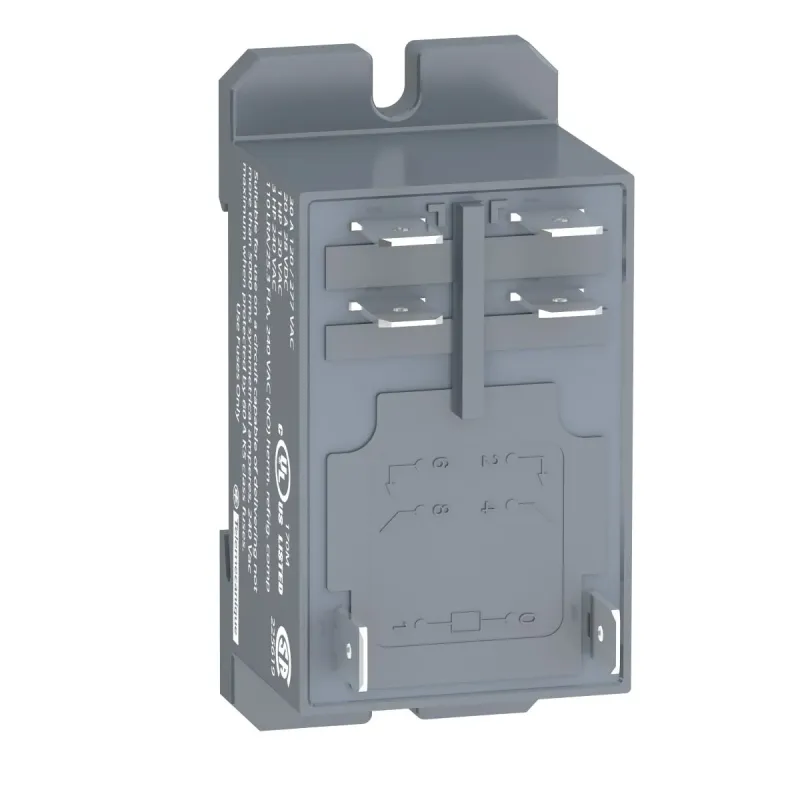

ТОПЕЛЕКТРОМЕХ. РЕЛЕ, 2NO ~230 В
- Виробник: Schneider Electric
- Модель: RPF2AP7
- В наявності
₴808.70
Без податку: ₴673.92
ЕЛЕКТРОМЕХ. РЕЛЕ, 2NO ~230 В
| Specifications | |
|---|---|
| [Ie] номінальний робочий струм | 30 А на 277 В (AC) нормально відкритий відповідно до UL | 20 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до UL | 30 А на 250 В (AC) нормально відкритий відповідно до МЕК | 25 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК |
| [In] номінальний струм | 30 А |
| [Ithe] умовний тепловий струм в оболонці | 25 А в -40-55 °C реле пліч-о-пліч без зазору | 30 А в -40-55 °C 13 мм розрив між двома реле |
| [Uc] напруга схеми керування | 230 В Змінний струм 50/60 Гц | 230 В |
| [Ui] номінальна напруга ізоляції | 250 В відповідно до МЕК | 300 В відповідно до UL |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ впродовж 1.2/50 мкс |
| COS | 19GP-INDAPO |
| Cередня витрата | 4 В·А на 60 Гц |
| How to video | https://www.youtube.com/watch?v=2fJJKGUbG-s |
| Виробник | Schneider Electric |
| Вібростійкість | 3 gn, амплітуда= +/- 1 мм (f = 10-150 Гц)5 циклов в операції | 10 gn, амплітуда= +/- 1 мм (f = 10-150 Гц)5 циклов не в операції |
| Габаритна висота CAD | 68.5 мм |
| Габаритна глибина CAD | 39.2 мм |
| Габаритна ширина CAD | 33.7 мм |
| Електрична зносостійкість | 100000 циклів для резистивний навантаження |
| Електрична міцність ізоляції | 2000 В змінний струм між полюсами з базовий ізоляція | 4000 В змінний струм між котушкою і контактом з посилена ізоляція | 1500 В змінний струм між контактами з мікро вимкнення ізоляція |
| Інтегральний час | 25 мс |
| Клеми підключення | швидкороз'ємна клема |
| Код сумісності | RPF |
| Код УКТЗЕД | 8536490090 |
| Коефіцієнт використання | 10% |
| Країна виробник | Німеччина |
| Максимальна комутаційна здатність | 7500 ВА/700 ВТ |
| Максимальна напруга перемикання | 250 В відповідно до МЕК |
| Маса нетто | 0.082 кг |
| Матеріал контакту | оксид олова зі срібла |
| Межі напруги ланцюга керування | 184...253 В |
| Механічна зносостійкість | 5000000 циклів |
| Мінімальна комутаційна здатність | 6000 мВт 500 мА / 12 В для нормально відкритий |
| Мінімальний струм перемикання | 500 мА |
| Монтажна опора | панель | DIN-рейка |
| Назва пристрою | RPF |
| Назва серії | потужність |
| Опис виробу | Повний комплект |
| Показники надійності безпеки | B10d = 100000 |
| Поріг напруги відпускання | >= 0.15 Uc |
| Рівні тесту | рівень А груповий монтаж |
| Робоча температура навколишнього середови | -40-55 °C |
| Робоча швидкість | <= 1200 циклів/год під навантаженням | <= 18000 циклів/год Холостий хід |
| Робоче положення | Будь-яка позиція |
| Робочий час | 25 мс |
| Середній опір | 15600 Ом на 20 °C +/- 15 % |
| Сертифікація виробу | CSA | CE | GOST | UL |
| Стандарти | CSA C22.2 № 14 | МЕК 61810-1 | UL 508 |
| Струм навантаження | 25 А на 28 В ПОСТІЙНИЙ СТРУМ | 30 А на 250 В змінний струм |
| Ступінь забруднення | 3 |
| Ступінь захисту | RT II | IP40 відповідно до МЕК 60529 |
| Температура навколишнього повітря для збер | -40-85 °C |
| Тип виробу або компоненту | Реле для монтажу на DIN-рейку/панель |
| Тип керування | без кнопки тестування, що замикається |
| Тип контакту та з'єднання | 2 нормально відкритих |
| Ударостійкість | 10 gn для в дії | 30 gn для не працює |
| Форма контакту | плоский |
| Штрих-код | b3389119401579 |
