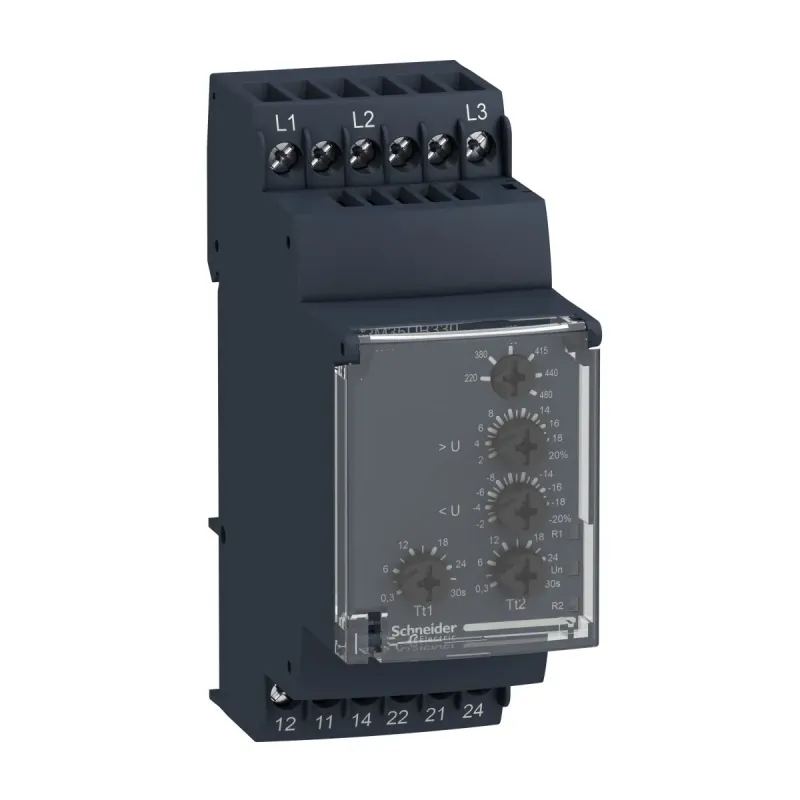

ТОПРЕЛЕ КОНТРОЛЮ ТРИФАЗНОЇ НАПРУГИ
- Виробник: Schneider Electric
- Модель: RM35UB330
- В наявності
₴16637.59
Без податку: ₴13864.66
РЕЛЕ КОНТРОЛЮ ТРИФАЗНОЇ НАПРУГИ 2со
| Specifications | |
|---|---|
| [In] номінальний струм | 5 А |
| [Uc] напруга схеми керування | 220...480 В |
| [Ui] номінальна напруга ізоляції | 400 В відповідно до МЕК 60664-1 |
| [Us] номінальна напруга живлення | self-powered |
| COS | 19GP-INDAPO |
| How to video | https://www.youtube.com/watch?v=2fJJKGUbG-s |
| Випробувальна напруга діелектрика | 2 кВ змінний струм 50 Гц, 1 хв |
| Виробник | Schneider Electric |
| Вихідні контакти | 1 C/O + 1 C/O, 1 на поріг |
| Вібростійкість | 0,35 мм (f= 5-57.6 Гц) відповідно до МЕК 60068-2-6 | 1 gn (f= 57.6-150 Гц) відповідно до МЕК 60255-21-1 |
| Відносна вологість | 95-95 % на 55-55 °C відповідно до МЕК 60068-2-30 |
| Гістерезис | 2-2 % |
| Директиви | 73/23/EEC - директива низької напруги | 89/336/EEC - електромагнетична відповідність |
| Діапазон вимірювань | 208...480 В напруга змінний струм 50/60 Гц |
| Електрична зносостійкість | 10000 циклів |
| Електромагнітна сумісність | стандарт емісії для промислового середовища conforming to МЕК 61000-6-4 | emission standard for residential, commercial and light-industrial environments conforming to МЕК 61000-6-3 | Стійкість до промислового середовища conforming to NF EN/IEC 61000-6-2 |
| Затримка пуску після включення живлення | 650 мс |
| Знак якості | CE |
| Інтегральний час | 1500 мс затримка часу |
| Категорія застосування | AC-12 відповідно до МЕК 60947-5-1 | AC-13 відповідно до МЕК 60947-5-1 | AC-14 відповідно до МЕК 60947-5-1 | AC-15 відповідно до МЕК 60947-5-1 | DC-12 відповідно до МЕК 60947-5-1 | DC-13 відповідно до МЕК 60947-5-1 | DC-14 відповідно до МЕК 60947-5-1 |
| Категорія перенапруги | ІІІ відповідно до МЕК 60664-1 |
| Клеми підключення | винтовое соединение | Гвинтові затискачі, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) Твердий без кабельного наконечника | Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Твердий без кабельного наконечника | Гвинтові затискачі, 1 x 0.2...2 x 2.5 мм² (AWG 24...AWG 12) гнучкий з кабельним наконечником | Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником |
| Код сумісності | RM3 |
| Код УКТЗЕД | 8536490090 |
| Комутаційна здатність [ВА] | 1250 В·А |
| Конкретне застосування виробу | для 3-фазного живлення |
| Країна виробник | Індонезія |
| Максимальна напруга перемикання | 250 В Змінний/постійний струм |
| Максимальний струм перемикання | 5 А Змінний/постійний струм |
| Максимальний цикл вимірювання | 150 мс цикл вимірюв. як середньоквадрат. значення |
| Маса нетто | 0.08 кг |
| Матеріал корпусу | Самозагасаючий пластик |
| Межі напруги живлення | 194-528 В змінний струм |
| Механічна зносостійкість | 30000000 циклів |
| Мінімальний струм перемикання | 10 мА на 5 В ПОСТІЙНИЙ СТРУМ |
| Місцева сигналізація | для Живлення увімкнено СВІТЛОДІОД (зелений) | для реле увімкнено СВІТЛОДІОД (жовтий) |
| Момент затягування | 0.6-1 Н.м відповідно до МЕК 60947-1 |
| Монтажна опора | симетрична din-рейка 35 мм відповідно до МЕК 60715 |
| Найменування релейного захисту | RM35UB3 |
| Не розсіювана хвиля збурень | 4 кВ |
| Номінальний вихідний струм | 5 А |
| Опір ізоляції | > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60255-5 | > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60664-1 |
| Параметри релейного моніторингу | перенапруга і знижена напруга між фазами |
| Показники надійності безпеки | B10d = 300000 | MTTFd = 319,6 років |
| Порогова напруга виявлення | 194 В |
| Похибка вимірювання | < 1 % на весь діапазон із коливанням напруги | 0.05 %/°C при коливаннях температури |
| Регулювання уставки напруги | 2...20 % від обраної величини Un | -12...-2 % в діапазоні 220 В змінного струму | +2...+10 % в діапазоні 480 В змінного струму |
| Робоча температура навколишнього середови | -20-50 °C |
| Робоча швидкість | <= 360 операцій/год повне навантаження |
| Робоче положення | Будь-яка позиція без зниження номінальних характеристик |
| Сертифікація виробу | C-Tick | GOST | CSA | GL | UL |
| Споживана потужність [ВА] | 0-22 В·А на 400 В змінний струм 50 Гц |
| Стабільність та повторюваність характерис | +/- 0.5 % для вхідний та вимірювальний ланцюг | +/- 1 % для затримка часу |
| Стандарти | МЕК 60255-1 |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (Затискачі) | IP30 відповідно до МЕК 60529 (корпус) |
| Температура навколишнього повітря для збер | -40-70 °C |
| Тип виробу або компоненту | реле контролю напруги |
| Тип витримки часу | регульований 0.3...30 с, 0 + 10 % Tt- time delay upon fault |
| Тип керування | без тестової кнопки |
| Тип контакту та з'єднання | 2 перемикаючі контакти |
| Тип реле | реле контролю напруги |
| Точність вимірювання | +/- 10 % максимального значення шкали |
| Ударостійкість | 5 gn відповідно до МЕК 60068-2-27 |
| Функціональність | виявлення перенапруги та зниженої напруги |
| Час реакції | < 200 мс (у разі несправності) |
| Частота схеми керування | 50...60 Гц +/- 15 %. |
| Ширина | 35 мм |
| Штрих-код | b3389119405324 |
