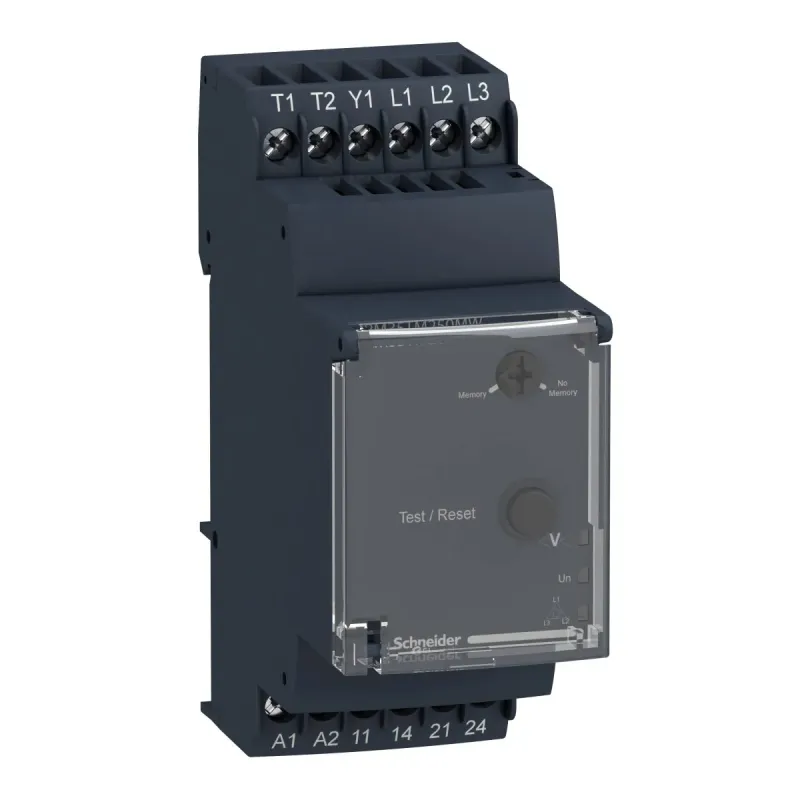

ТОПРЕЛЕ КОНТРОЛЮ 3Ф НАПРУГИ, ТЕМП.ДВИГУНА
- Виробник: Schneider Electric
- Модель: RM35TM250MW
- В наявності
₴11613.14
Без податку: ₴9677.62
РЕЛЕ КОНТРОЛЮ 3Ф НАПРУГИ, ТЕМП.ДВИГУНА
| Specifications | |
|---|---|
| [In] номінальний струм | 5 А |
| [Uc] напруга схеми керування | <= 3.6 В з контур контролю температури (Термінали T1-T2 розімкнуті) | 24...240 В |
| [Ui] номінальна напруга ізоляції | 400 В відповідно до МЕК 60664-1 |
| [Us] номінальна напруга живлення | Змінний/постійний струм non self-powered |
| COS | 19GP-INDAPO |
| How to video | https://www.youtube.com/watch?v=2fJJKGUbG-s |
| Випробувальна напруга діелектрика | 2 кВ змінний струм 50 Гц, 1 хв |
| Виробник | Schneider Electric |
| Вихідні контакти | 2 NO |
| Вібростійкість | 0,35 мм (f= 5-57.6 Гц) відповідно до МЕК 60068-2-6 | 1 gn (f= 57.6-150 Гц) відповідно до МЕК 60255-21-1 |
| Відносна вологість | 95-95 % на 55-55 °C відповідно до МЕК 60068-2-30 |
| Директиви | 73/23/EEC - директива низької напруги | 89/336/EEC - електромагнетична відповідність |
| Діапазон вимірювань | 208...480 В напруга змінний струм | 0...20 Ом виявлення короткого замикання |
| Діапазон напруги | 176...528 В |
| Електрична зносостійкість | 10000 циклів |
| Електромагнітна сумісність | стандарт емісії для промислового середовища conforming to МЕК 61000-6-4 | emission standard for residential, commercial and light-industrial environments conforming to МЕК 61000-6-3 | Стійкість до промислового середовища conforming to МЕК 61000-6-2 |
| Затримка пуску після включення живлення | 500 мс |
| Інтегральний час | 10000 мс вихід |
| Категорія застосування | AC-12 відповідно до МЕК 60947-5-1 | AC-13 відповідно до МЕК 60947-5-1 | AC-14 відповідно до МЕК 60947-5-1 | AC-15 відповідно до МЕК 60947-5-1 | DC-12 відповідно до МЕК 60947-5-1 | DC-13 відповідно до МЕК 60947-5-1 |
| Категорія перенапруги | ІІІ відповідно до МЕК 60664-1 |
| Клеми підключення | винтовое соединение | Гвинтові затискачі, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) Твердий без кабельного наконечника | Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Твердий без кабельного наконечника | Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 12) гнучкий з кабельним наконечником | Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником |
| Код сумісності | RM3 |
| Код УКТЗЕД | 8536490090 |
| Комутаційна здатність [ВА] | 1250 В·А |
| Конкретне застосування виробу | для 3-фазного живлення |
| Країна виробник | Індонезія |
| Ліміти вимірювання напруги | 176-528 В змінний струм |
| Максимальна напруга перемикання | 250 В змінний струм | 250 В ПОСТІЙНИЙ СТРУМ |
| Максимальна споживана потужність [Вт] | 0.5 В ПОСТІЙНИЙ СТРУМ |
| Максимальний опір | 1500 Ом для датчик температури на 20 °C |
| Максимальний струм перемикання | 5 А змінний струм | 5 А ПОСТІЙНИЙ СТРУМ |
| Маркування | CE |
| Маса нетто | 0.13 кг |
| Матеріал корпусу | Самозагасаючий пластик |
| Межі напруги живлення | 20.4-264 В змінний струм | 20.4-264 В постійний струм |
| Механічна зносостійкість | 30000000 циклів |
| Мінімальний струм перемикання | 10 мА на 5 В ПОСТІЙНИЙ СТРУМ |
| Місцева сигналізація | для Живлення увімкнено СВІТЛОДІОД (зелений) | для фаза реле (R2) СВІТЛОДІОД (жовтий) | для температура реле (R1) СВІТЛОДІОД (жовтий) |
| Момент затягування | 0.6-1 Н.м відповідно до МЕК 60947-1 |
| Монтажна опора | симетрична din-рейка 35 мм відповідно до МЕК 60715 |
| Найменування релейного захисту | RM35TM |
| Не розсіювана хвиля збурень | 4 кВ |
| Номінальний вихідний струм | 5 А |
| Опір ізоляції | > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ між живленням і виходом реле відповідно до МЕК 60255-5 | > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ між вимірюванням і релейним виходом відповідно до МЕК 60664-1 | > 1 МОм на 500 В ПОСТІЙНИЙ СТРУМ між живленням і вимірюванням відповідно до МЕК 60255-5 | > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ між живленням і виходом реле відповідно до МЕК 60664-1 | > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ між вимірюванням і релейним виходом відповідно до МЕК 60255-5 | > 1 МОм на 500 В ПОСТІЙНИЙ С |
| Опір між клемами | 602 мОм |
| Параметри релейного моніторингу | виявлення обриву фази | послідовність фаз | кнопка тесту/скидання | температура двигуна за допомогою PTC-зонда | вибір (з пам'яттю або без) |
| Поріг відключення | 3100 Ом +/- 10 % для контур контролю температури |
| Робоча температура навколишнього середови | -20-50 °C |
| Робоча швидкість | <= 360 операцій/год повне навантаження |
| Робоче положення | Будь-яка позиція без зниження номінальних характеристик |
| Сертифікація виробу | CSA | C-Tick | GOST | UL | GL |
| Скидання при граничному параметрі | 1650 Ом +/- 10 % для контур контролю температури |
| Споживана потужність [ВА] | 0-4 В·А на 24...240 В змінний струм |
| Стандарти | МЕК 60255-6 | МЕК 60034-11-2 |
| Стійкість до коротких переривів споживання | 20 мс на 20.4 В |
| Струм короткого замикання | 0.007 А ланцюг вимірювання температури (Термінали T1-T2 короткозамкнуті) |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (Затискачі) | IP30 відповідно до МЕК 60529 (корпус) |
| Температура навколишнього повітря для збер | -40-70 °C |
| Тип виробу або компоненту | motor temperature control relay |
| Тип витримки часу | без |
| Тип керування | with test button |
| Тип контакту та з'єднання | 2 нормально відкритих |
| Тип реле | реле контролю температури двигуна |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60255-21-1 |
| Час реакції | > 50 мс (вхід Y1 (контакт Y1-T1) і кнопка) |
| Частота мережі живлення | 50/60 Гц +/- 10 |
| Частота схеми керування | 50...60 Гц +/- 10 % частота |
| Ширина | 35 мм |
| Штрих-код | b3389119405270 |
