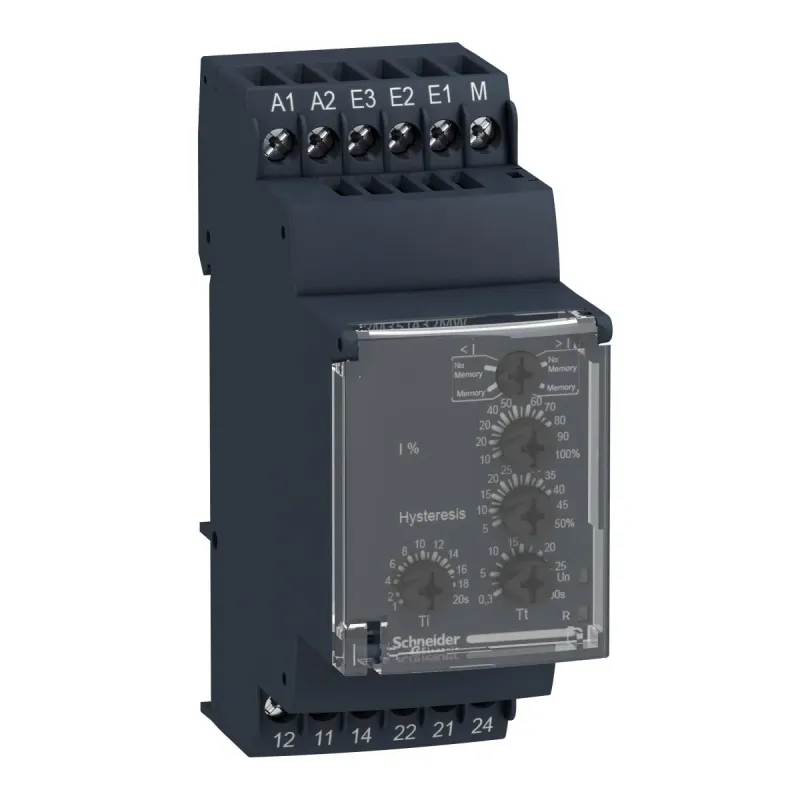

ТОПРЕЛЕ КОНТРОЛЮ СТРУМУ
- Виробник: Schneider Electric
- Модель: RM35JA31MW
- В наявності
₴10690.62
Без податку: ₴8908.85
РЕЛЕ КОНТРОЛЮ СТРУМУ 2-500мА
| Specifications | |
|---|---|
| [In] номінальний струм | 5 А |
| [Uc] напруга схеми керування | 24...240 В |
| [Ui] номінальна напруга ізоляції | 250 В відповідно до МЕК 60664-1 |
| [Us] номінальна напруга живлення | Змінний/постійний струм non self-powered |
| COS | 19GP-INDAPO |
| How to video | https://www.youtube.com/watch?v=2fJJKGUbG-s |
| Випробувальна напруга діелектрика | 2 кВ змінний струм 50 Гц, 1 хв відповідно до МЕК 60255-5 | 2 кВ змінний струм 50 Гц, 1 хв відповідно до МЕК 60664-1 |
| Виробник | Schneider Electric |
| Вихідні контакти | 2 C/O |
| Вібростійкість | 0,35 мм (f= 5-57.6 Гц) відповідно до МЕК 60068-2-6 | 1 gn (f= 57.6-150 Гц) відповідно до МЕК 60255-21-1 |
| Відносна вологість | 95-95 % на 55-55 °C відповідно до МЕК 60068-2-30 |
| Гістерезис | 5-50 % з поргові налаштування |
| Діапазон вимірювань | 2...500 мА Змінний/постійний струм Клеми E2-M | 2...20 мА Клеми E1-M | 2...500 мА струм | 50...500 мА Клеми E3-M |
| Електрична зносостійкість | 100000 циклів |
| Електромагнітна сумісність | стандарт емісії для промислового середовища conforming to МЕК 61000-6-4 | emission standard for residential, commercial and light-industrial environments conforming to МЕК 61000-6-3 | Стійкість до промислового середовища conforming to NF EN/IEC 61000-6-2 |
| Затримка пуску після включення живлення | 0.3 с |
| Інтегральний час | 1500 мс затримка часу |
| Категорія застосування | AC-12 відповідно до МЕК 60947-5-1 | AC-13 відповідно до МЕК 60947-5-1 | AC-14 відповідно до МЕК 60947-5-1 | AC-15 відповідно до МЕК 60947-5-1 | DC-12 відповідно до МЕК 60947-5-1 | DC-13 відповідно до МЕК 60947-5-1 | DC-14 відповідно до МЕК 60947-5-1 |
| Категорія перенапруги | ІІІ відповідно до МЕК 60664-1 |
| Клеми підключення | винтовое соединение | Гвинтові затискачі, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) Твердий без кабельного наконечника | Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Твердий без кабельного наконечника | Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 12) гнучкий з кабельним наконечником | Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником |
| Код сумісності | RM3 |
| Код УКТЗЕД | 8536490090 |
| Комутаційна здатність [ВА] | 1250 В·А |
| Країна виробник | Індонезія |
| Максимальна напруга перемикання | 250 В змінний струм |
| Максимальна споживана потужність [ВА] | 3.5 В·А змінний струм |
| Максимальна споживана потужність [Вт] | 0.6 В ПОСТІЙНИЙ СТРУМ |
| Максимальний струм перемикання | 5 А змінний струм |
| Максимальний цикл вимірювання | 30 мс цикл вимірюв. як середньоквадрат. значення |
| Маркування | CE : EMC 89/336/EEC | CE : 73/23/EEC |
| Маса нетто | 0.13 кг |
| Матеріал контакту | без кадмію |
| Матеріал корпусу | Самозагасаючий пластик |
| Межі напруги живлення | 20.4-264 В змінний/постійний струм |
| Межі напруги ланцюга керування | - 15 % + 10 % Un |
| Механічна зносостійкість | 30000000 циклів |
| Мінімальний струм перемикання | 10 мА на 5 В ПОСТІЙНИЙ СТРУМ |
| Місцева сигналізація | для Живлення увімкнено СВІТЛОДІОД (зелений) | для реле увімкнено СВІТЛОДІОД (жовтий) |
| Момент затягування | 0.6-1 Н.м відповідно до МЕК 60947-1 |
| Монтажна опора | симетрична din-рейка 35 мм відповідно до МЕК 60715 |
| Найменування релейного захисту | RM35JA |
| Не розсіювана хвиля збурень | 4 кВ відповідно до МЕК 60255-5 | 4 кВ відповідно до МЕК 60664-1 | 4 кВ відповідно до МЕК 61000-4-5 |
| Номінальний вихідний струм | 5 А |
| Опір ізоляції | > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ між живленням і виходом реле відповідно до МЕК 60255-5 | > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ між вимірюванням і релейним виходом відповідно до МЕК 60664-1 | > 1 МОм на 500 В ПОСТІЙНИЙ СТРУМ між живленням і вимірюванням відповідно до МЕК 60255-5 | > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ між живленням і виходом реле відповідно до МЕК 60664-1 | > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ між вимірюванням і релейним виходом відповідно до МЕК 60255-5 | > 1 МОм на 500 В ПОСТІЙНИЙ С |
| Опір між клемами | 1 Ом на Клеми E2-M | 5 Ом на Клеми E1-M | 0.2 Ом на Клеми E3-M |
| Параметри релейного моніторингу | перевищення або зниження струму у віконному режимі | виявлення надлишкового або недостатнього струму |
| Показники надійності безпеки | MTTFd = 296,8 років | B10d = 270000 |
| Полярність | немає постійний струм |
| Порог уставки | 10...100 % |
| Похибка вимірювання | 0.05 %/°C при коливаннях температури | 1 на вольт у всьому діапазоні із коливанням напруги |
| Робоча температура навколишнього середови | -20-50 °C |
| Робоча швидкість | <= 360 операцій/год повне навантаження |
| Робоче положення | Будь-яка позиція без зниження номінальних характеристик |
| Сертифікація виробу | GL | CSA | GOST | UL | C-Tick |
| Стабільність та повторюваність характерис | +/- 0.5 % для вхідний та вимірювальний ланцюг | +/- 2 % для затримка часу |
| Стандарти | МЕК 60255-6 |
| Стійкість до коротких переривів споживання | 50 мс |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (Затискачі) | IP30 відповідно до МЕК 60529 (корпус) |
| Температура навколишнього повітря для збер | -40-70 °C |
| Тип виробу або компоненту | реле контролю струму |
| Тип витримки часу | регульований 0.3...30 с, 0 + 10 % Tt- time delay upon fault | регульований 1...20 с, 0 + 10 % Ti- inhibition time delay upon startup |
| Тип керування | без тестової кнопки |
| Тип контакту та з'єднання | 2 перемикаючі контакти |
| Тип реле | реле контролю струму |
| Точність вимірювання | +/- 10 % максимального значення шкали |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60255-21-1 |
| Функціональність | перевищення або зниження струму у віконному режимі |
| Частота схеми керування | 40...70 Гц +/- 10 %. |
| Ширина | 35 мм |
| Штрих-код | b3389119405218 |
