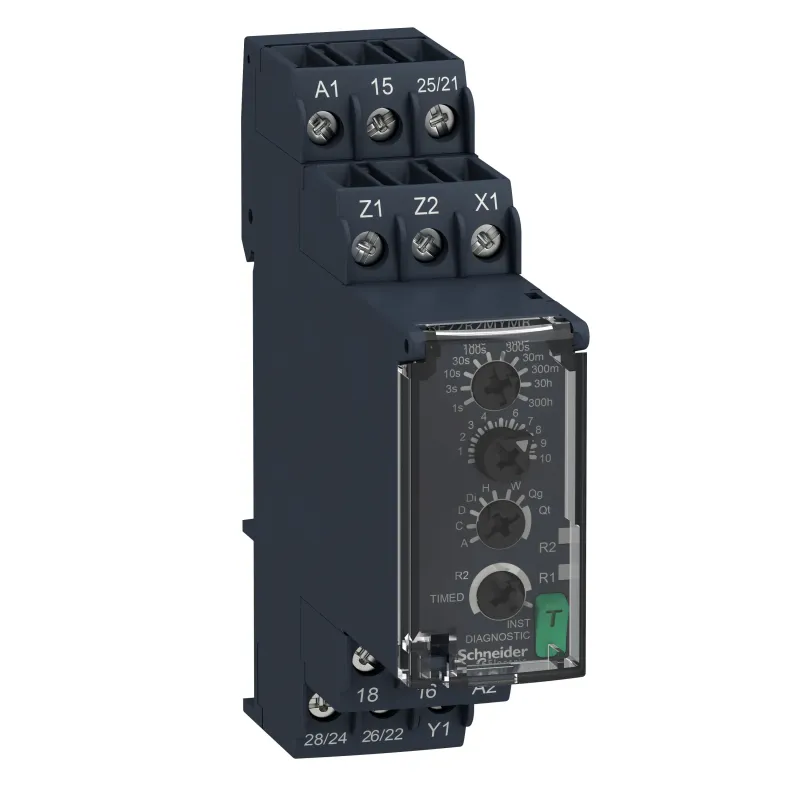

ТОПРЕЛЕ ЧАСУ БАГАТОФУНКЦІОНАЛЬНЕ
- Виробник: Schneider Electric
- Модель: RE22R2MYMR
- В наявності
₴5970.94
Без податку: ₴4975.78
РЕЛЕ ЧАСУ БАГАТОФУНКЦІОНАЛЬНЕ
| Specifications | |
|---|---|
| [In] номінальний струм | 5 А |
| [Uc] напруга схеми керування | 24...240 В |
| [Uimp] номінальна імпульсна витримувана напру | 5 кВ для 1.2-50 мкс відповідно до МЕК 60664-1 |
| [Us] номінальна напруга живлення | 24...240 В Змінний/постійний струм 50/60 Гц |
| COS | 19GP-INDAPO |
| How to video | https://www.youtube.com/watch?v=HSJdAgnrvZY |
| Виробник | Schneider Electric |
| Вібростійкість | 20 м/с ² (f= 10-150 Гц) відповідно до МЕК 60068-2-6 |
| Відносна вологість | 95-95 % в 25-55 °C |
| Відхилення напруги | +/- 0.2 %/В |
| Відхилення температури | +/- 0.05 %/°C |
| Вхідна напруга | <= 2.4 В |
| Директиви | 2004/108/EC - електромагнітна сумісність | 2006/95/EC - директива низької напруги |
| Діапазон затримки часу | 3...30 хв | 30...300 хв | 0.3...3 с | 3...30 год | 10...100 с | 1...10 с | 0.05...1 с | 30...300 с | 30...300 год | 3...30 с |
| Діапазон напруги | 0.85...1.1 Us |
| Довжина між двома провідними частинами | 4 кВ/3 відповідно до МЕК 60664-1 |
| Доступна функція | A- Реле затримки увімкнення живлення-2 перемикаючі контакти | Реле затримки увімкнення з паузою/підсумовуванням (X1)-2 перемикаючі контакти | Aw- Power on-delay relay w/ retrigger/restart-2 перемикаючі контакти | C- Реле затримки вимкнення з сигналом керування-2 перемикаючі контакти | Ct- Off-delay relay w/ control signal and pause/summation-2 перемикаючі контакти | Симетричне миготливе реле (пуск. імпульс вимкн.)-2 перемикаючі контакти | Dt- Symmetrical flashing relay (starting pulse-off) w/ pa |
| Електрична зносостійкість | 100000 циклів, 8 А на 250 В, AC-1 | 100000 циклів, 2 А на 24 В, DC-1 |
| Електрична міцність ізоляції | 2.5 кВ для 1 mA/1 хвилина на 50 Гц між виходом реле та джерелом живлення з базова ізоляція відповідно до МЕК 61812-1 |
| Електромагнітна сумісність | тест на стійкість до швидких перехідних процесів - test level: 1 кВ рівень 3 (ємнісний з'єднувальний затискач) conforming to МЕК 61000-4-4 | тест на стійкість до перенапруги - test level: 1 кВ рівень 3 (диференціальний режим) conforming to МЕК 61000-4-5 | тест на стійкість до перенапруги - test level: 2 кВ рівень 3 (Загальний режим) conforming to МЕК 61000-4-5 | електростатичний розряд - test level: 6 кВ рівень 3 (контактний розряд) conforming to МЕК 61000-4-2 | електростатичний розряд - test le |
| Інтегральний час | 120 мс після зняття напруги |
| Категорія перенапруги | ІІІ відповідно до МЕК 60664-1 |
| Клеми підключення | винтовое соединение | Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) Твердий без кабельного наконечника | Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Твердий без кабельного наконечника | Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником | Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником |
| Код УКТЗЕД | 8536490090 |
| Комутаційна здатність [ВА] | 2000 В·А |
| Країна виробник | Індонезія |
| Максимальна затримка зворотнього зв'язку | 100 мс |
| Максимальна напруга перемикання | 250 В змінний струм |
| Максимальний струм перемикання | 8 А |
| Маса нетто | 0.105 кг |
| Матеріал корпусу | самозатухаючий |
| Механічна зносостійкість | 10000000 циклів |
| Минимальная длительность импульса | 100 мс з паралельним навантаженням | 30 мс |
| Мінімальний струм перемикання | 10 мА на 5 В постійний струм |
| Момент затягування | 0.6-1 Н.м відповідно до МЕК 60947-1 |
| Монтажна опора | 35 мм DIN-рейка відповідно до МЕК 60715 |
| Монтажне положення | будь-яке положення |
| Назва пристрою | RE22 |
| Налаштування точності витримки часу | +/- 10 % від повної шкали на 25 °C відповідно до МЕК 61812-1 |
| Номінальний вихідний струм | 8 А |
| Опір ізоляції | 100 МОм на 500 В постійний струм відповідно до МЕК 60664-1 |
| Показники надійності безпеки | B10d = 160000 | MTTFd = 171.2 років |
| Робоча температура навколишнього середови | -20-60 °C |
| Світлодіодний індикатор стану | Зелений Світлодіодне підсвічування (постійний) для індикація покажчика набору номера | Жовтий СВІТЛОДІОД (постійний) для вихідне реле увімкнено | Жовтий СВІТЛОДІОД (швидке миготіння) для відлік часу та вихідне реле вимкнено | Жовтий СВІТЛОДІОД (повільне миготіння) для відлік часу і вихідне реле увімкнено |
| Сертифікація виробу | RCM | CE | EAC | CSA | CCC | UL | GL |
| Споживана потужність [ВА] | 3-3 В·А на 240 В змінний струм |
| Споживання енергії [Вт] | 1.5 В на 240 В ПОСТІЙНИЙ СТРУМ |
| Стабільність та повторюваність характерис | +/- 0.5 % відповідно до МЕК 61812-1 |
| Стандарти | UL 508 | МЕК 61812-1 |
| Стійкість до коротких переривів споживання | 10 мс |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 корпус: conforming to МЕК 60529 | IP20 клеми: conforming to МЕК 60529 | IP50 Лицьова панель: conforming to МЕК 60529 |
| Температура навколишнього повітря для збер | -40-70 °C |
| Тип виробу або компоненту | багатофункціональне реле |
| Тип витримки часу | A, At, Aw, C, Ct, D, Di, Dit, Diw, Dt, Dw, H, Ht, Hw, Qg,Qgt,Qgw,Qt,Qtt,Qtw,W,Wt | затримка увімкнення живлення | вимкнення з затримкою | симетричне миготіння | інтервал | зірка-трикутник |
| Тип виходу | релейний |
| Тип дискретного виходу | Реле |
| Тип керування | поворотна ручка | кнопка діагностики | потенціометр зовнішній |
| Тип контакту та з'єднання | 2 перемикаючі контакти | 1 перемикаючий контакт часовий або миттєвий контакт, без кадмію | 2 перемикаючі контакти синхронізований контакт, без кадмію | 2 C/O |
| Ударостійкість | 15 gn не працює для 11 мс відповідно до МЕК 60068-2-27 | 5 gn в дії для 11 мс відповідно до МЕК 60068-2-27 |
| Функціональність | багатофункціональний |
| Частота мережі живлення | 50...60 Гц +/- 5 % |
| Ширина | 22.5 мм |
| Штрих-код | b3606480792533 |
