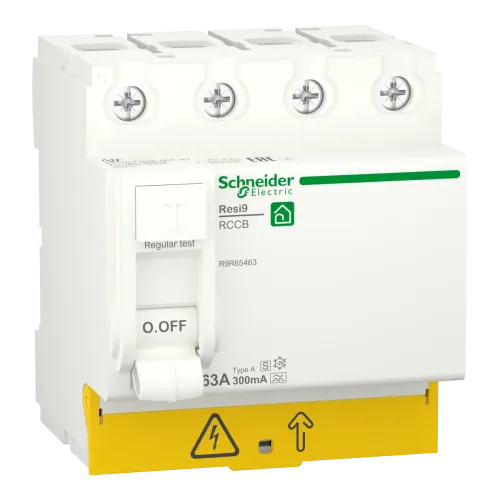

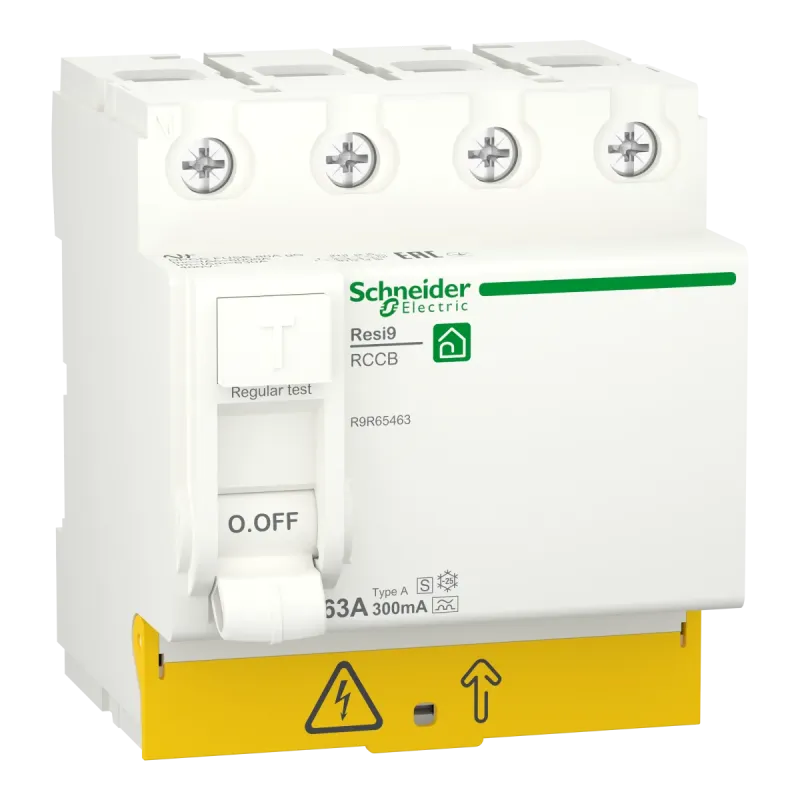

ТОПДИФ РЕЛЕ RESI9 4P 63A 300mA А-S
- Виробник: Schneider Electric
- Модель: R9R65463
- В наявності
Диференційний вимикач навантаження Resi9. Це 4-полюсний вимикач з номінальним струмом 63 А, класом захисту А-S та чутливістю до витоку струму на землю 300 мА. Цей продукт захищає від ураження електричним струмом при прямому або непрямому контакті та від загоряння. Як високочутливий пристрій захисного відключення рекомендується для всіх розеток. Встановлення продукта є обов’язковим для всього обладнання у ванних кімнатах, на відкритому повітрі. Resi9 призначений для житлового будівництва. Цей продукт відповідає стандарту EN/МЕК 61008-2-1. Умовний номінальний струм короткого замикання (Inc/IΔc) становить 6000 А. Номінальна вмикаюча здатність (Im/IΔm) становить 630 А. Електрична витривалість - до 10000 циклів. Механічна витривалість - до 20000 циклів. Робоча напруга Ue становить 400 В змінного струму. Його можна монтувати на DIN-рейку. Ширина з кроком 9 мм становить 8. Колір виробу білий (RAL9003). Розміри (Ш) 72 мм х (В) 82 мм х (Г) 73 мм. Має ступінь захисту IP20 та IP40 у модульному щиті відповідно до стандарту МЕК/EN 60529. Робоча температура від -25°C до 40°C. Температура зберігання від -40°C до 80°C.
| Specifications | |
|---|---|
| [In] номінальний струм | 63 А |
| [Ue] номінальна робоча напруга | 400 В змінний струм 50/60 Гц |
| [Ui] номінальна напруга ізоляції | 440 В |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| COS | 19GP-SMBFDR |
| Виробник | Schneider Electric |
| Висота | 81 мм |
| Відносна вологість | 95-95 % на 55-55 °C |
| Глибина | 73 мм |
| Глибина встановлення | 44 мм |
| Довжина зачистки проводів | 15 мм для Зверху або знизу з'єднання |
| Електрична зносостійкість | 10000 циклів |
| Знак якості | EAC |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=CA9UG000E |
| Категорія перенапруги | ІІІ |
| Кількість модулів Ш = 9 мм | 8 |
| Клас захисту від витоку струму на землю | Тип А |
| Клеми підключення | клеми тунельного типу (Зверху або знизу) - 1...35 мм² - жорсткий | клеми тунельного типу (Зверху або знизу) - 1...25 мм² - гнучкий | клеми тунельного типу (Зверху або знизу) - 1...25 мм² - гнучкий з зажимом |
| Код УКТЗЕД | 8536508000 |
| Колір | Білий |
| Короткочасний струм | 250 А |
| Країна виробник | Іспанія |
| Крок підключення | 18 мм |
| Маса нетто | 370 г |
| Механічна зносостійкість | 20000 циклів |
| Місцева сигналізація | iндикатор УВІМК/ВИМК |
| Момент затягування | 3.5-3.5 Н.м Зверху або знизу |
| Монтажна опора | DIN-рейка |
| Номінальна вмикаюча та вимикаюча здатність | Im 630 А відповідно до МЕК 61008 |
| Номінальний умовний струм короткого замика | Inc 6 кА |
| Опис полюсів | 4P |
| Робоча температура навколишнього середови | -25-40 °C |
| Спосіб кріплення | Затисканням |
| Стандарти | МЕК 61008-1 | EN/EC 61008-2-1 |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Температура навколишнього повітря для збер | -40-80 °C |
| Технологія відключення диференційного стр | незалежний від напруги |
| Тип виробу або компоненту | автоматичний вимикач захисного відключення (ПЗВ) |
| Тип керування | перемикач |
| Тип мережі | змінний струм |
| Тропічне виконання | 2 відповідно до МЕК 60068-1 |
| Час витримки захисту від витоку струму на з | Селективний |
| Частота мережі | 50/60 Гц |
| Чутливість до витоку струму | 300 мА |
| Ширина | 72 мм |
| Штрих-код | b3606481929426 |
