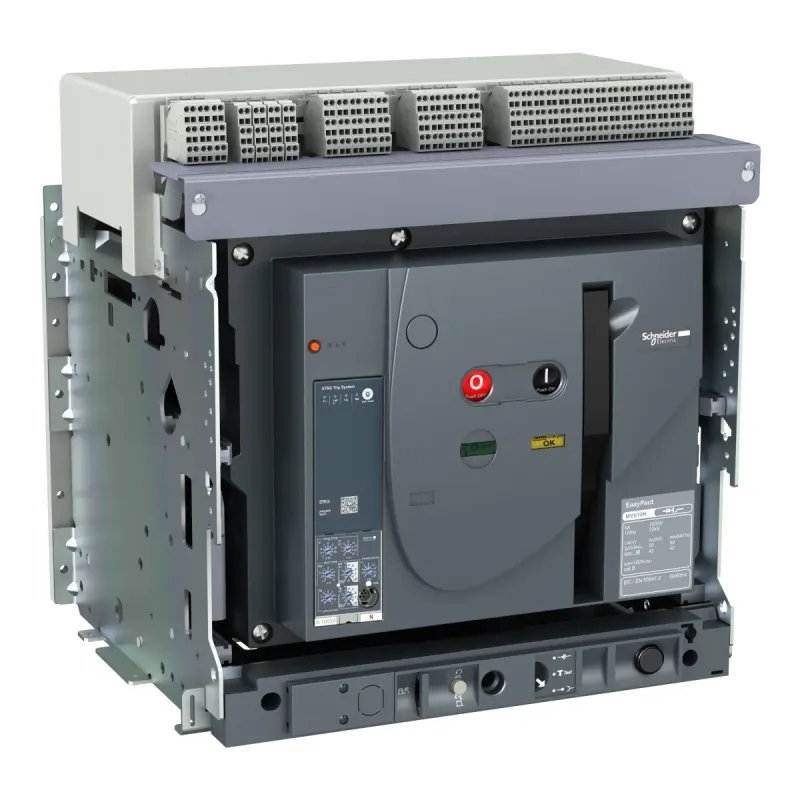

ТОПАВТ ВИМ MVS4000А 55кА 3Р ЕТ5 240В АС ВИК
- Виробник: Schneider Electric
- Модель: MVS40N3NW5L
- В наявності
₴695057.88
Без податку: ₴579214.90

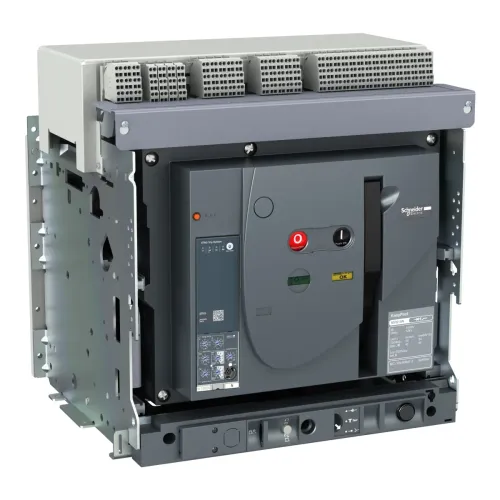

АВТ ВИМ MVS4000А 55кА 3Р ЕТ5 240В АС ВИК
| Specifications | |
|---|---|
| [Icm] номінальна найбільша вмикаюча здатніст | 121 кА (Icm) на 220...440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Ics] номінальна робоча здатність відключенн | 55 кА (Ics) на 220...440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Icw] номінальний короткочасно допустимий ст | 42 кА (1 с) на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 55 кА (1 с) на 220...440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 30 кА (3 с) на 440/690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [In] номінальний струм | 4000 А на 40 °C |
| [Isd] уставки струму спрацювання при коротком | 1.5...10 x Ir |
| [tr] регульована уставка часу захисту від пер | 0.5-24 с на 6 x Ir |
| [tsd] діапазон регулювання короткочасної вит | 100-400 мс |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Ui] номінальна напруга ізоляції | 1000 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 12 кВ відповідно до МЕК 60947-2 |
| COS | 19CF-LBDECB |
| Виробник | Schneider Electric |
| Висота | 439 мм |
| Відключаюча здатність | 55 кА Icu на 220...440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Відповідність вимогам по ізоляції | Так відповідно до МЕК 60947-2 |
| Глибина | 395 мм |
| Діапазон тривалої затримки спрацьовування | 0,4...1 x In |
| Діапазон уставок захисту від короткого зам | регульований 9 налаштувань |
| Діапазон уставок миттєвого захисту Ii | регульоване 9 налаштувань |
| Електрична зносостійкість | категорія B: 5000 циклів 440 В змінний струм 50/60 Гц без технічного обслуговування відповідно до МЕК 60947-2 | категорія B: 2500 циклів 690 В змінний струм 50/60 Гц без технічного обслуговування відповідно до МЕК 60947-2 |
| Індикатор положення контакту | так |
| Індикація несправності | перевантаження | коротке замикання | внутрішня несправність |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=MVS21734 |
| Категорія застосування | категорія B |
| Код відключаючої здатності | N |
| Код сумісності | MVS40N |
| Код УКТЗЕД | 8536209000 |
| Країна виробник | Індія |
| Крок підключення | 115 мм без розкидача |
| Логічна селективність ZSI | з |
| Максимальний час відключення | 25 мс |
| Максимальний час спрацювання на закриття | 70 мс |
| Маса нетто | 90 кг |
| Механічна зносостійкість | 20000 циклів (з технічним обслуговуванням) відповідно до МЕК 60947-2 | 10000 циклів (без технічного обслуговування) відповідно до МЕК 60947-2 |
| Місце підключення | задня частина |
| Монтажна опора | опорна плита | рейка |
| Назва пристрою | MVS40N |
| Назва продукту | MVS40N |
| Найменування розчеплювача | ET5S |
| Налаштування тривалої витримки часу | регульоване 9 налаштувань |
| Номінал розчеплювача | 4000-4000 А |
| Номінал ТТ автоматичного вимикача | 4000 А |
| Номінальний діапазон датчика струму | 1000/4000 A |
| Область застосування продукту | Розподіл |
| Опис захищених полюсів | 3P 3d |
| Опис полюсів | 3P |
| Положення з'єднання | вертикальний | горизонтальний |
| Робоча температура навколишнього середови | -5-70 °C |
| Сертифікація виробу | IEC | GOST | CCC | CCS |
| Спосіб кріплення | висувний |
| Стандарти | МЕК 60947-2 |
| Ступінь забруднення | 4 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 |
| Температура повітря для зберігання | -40-85 °C без блоку управління | -25-85 °C з блоком управління |
| Технологія розчеплювача | електронний |
| Тип виробу або компоненту | Автоматичний вимикач |
| Тип захисту | Захист від короткого замикання | миттєвий захист від короткого замикання | захист від перевантаження (тривалий час) |
| Тип керування | з електричним приводом |
| Тип мережі | змінний струм |
| Тип регулювання короткочасної витримки час | регульований 5 налаштувань |
| Уставка струму Ir захисту з тривалою витримк | регульоване 9 налаштувань |
| Уставка струму миттєвого спрацювання | 2...15 x In | вимкнути |
| Функції пристрою захисного вимкнення | LSI |
| Частота мережі | 50/60 Гц |
| Ширина | 441 мм |
| Штрих-код | b3606480539534 |
