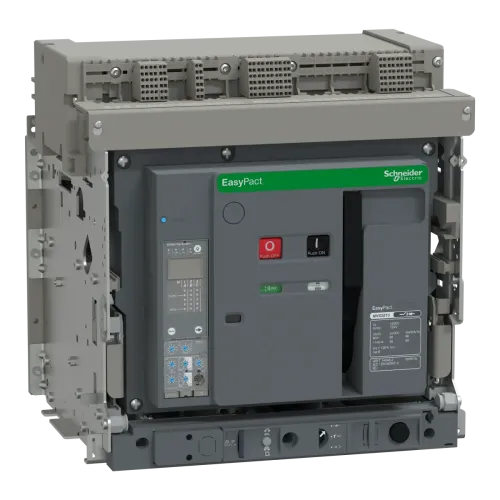

ТОПАВТ_ВИМ MVS20 1140В ВИК 66кА 3Р ETA6 ЕП
- Виробник: Schneider Electric
- Модель: MVS20T33D6A2
- В наявності
₴579857.99
Без податку: ₴483214.99

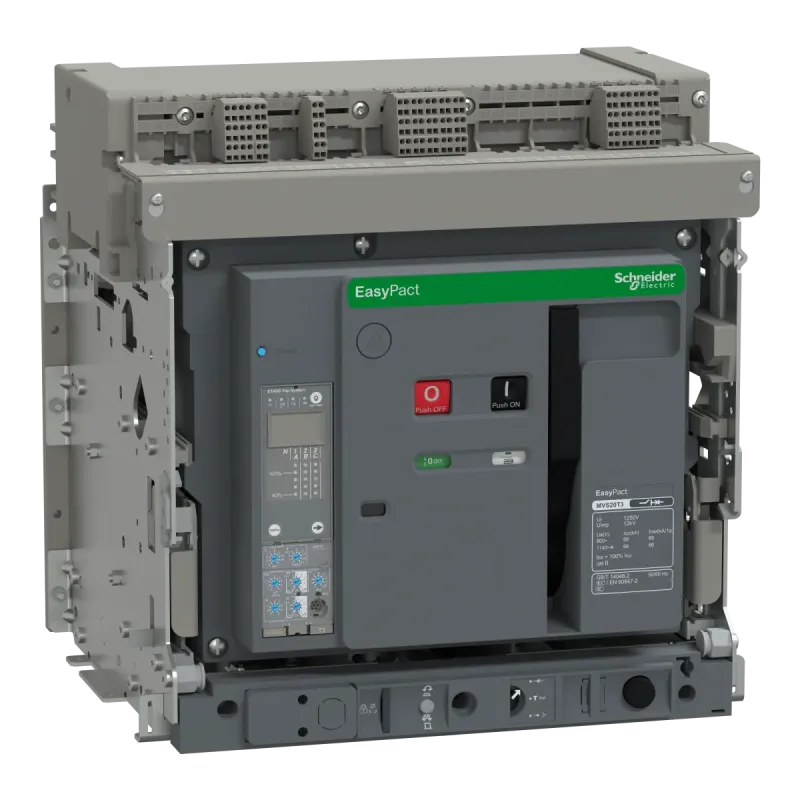

Circuit breaker, EasyPact MVS, 2000A, 3 Poles, 1140V, EDO, Trip System 6.0A
| Specifications | |
|---|---|
| [Icm] номінальна найбільша вмикаюча здатніст | 143 кА (Icm) на 800/1140 V змінний струм 50/60 Гц відповідно до IEC 60947-2 |
| [Ics] номінальна робоча здатність відключенн | 66 кА (Ics) на 800/1140 V змінний струм 50/60 Гц відповідно до IEC 60947-2 |
| [Icw] номінальний короткочасно допустимий ст | 66 кА на 800/1140 V змінний струм 50/60 Гц відповідно до IEC 60947-2 |
| [Ig] діапазон уставок захисту від замикання н | 0,2...1 x In |
| [In] номінальний струм | 2000 А на 40 °C |
| [Isd] уставки струму спрацювання при коротком | 1.5...10 x Ir |
| [tg] діапазон регулювання часу затримки при з | 100-400 мс |
| [tr] регульована уставка часу захисту від пер | 0.5-24 с на 6 x Ir |
| [tsd] діапазон регулювання короткочасної вит | 100-400 мс |
| [Ue] номінальна робоча напруга | 800/1140 V змінний струм 50/60 Гц відповідно до IEC 60947-2 |
| [Ui] номінальна напруга ізоляції | 1250 В змінний струм 50/60 Гц відповідно до IEC 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 12 кВ відповідно до IEC 60947-2 |
| COS | 19CF-LBDECB |
| Виробник | Schneider Electric |
| Висота | 439 мм |
| Відключаюча здатність | 66 кА Icu на 800/1140 V змінний струм 50/60 Гц відповідно до IEC 60947-2 |
| Відповідність вимогам по ізоляції | так відповідно до IEC 60947-2 |
| Глибина | 395 мм |
| Діапазон тривалої затримки спрацьовування | 0,4...1 x In |
| Діапазон уставок захисту від короткого зам | регульований 9 налаштувань |
| Діапазон уставок миттєвого захисту Ii | регульоване 9 налаштувань |
| Електрична зносостійкість | категорія B: 1500 циклів 800/1140 V змінний струм 50/60 Гц без технічного обслуговування відповідно до IEC 60947-2 |
| Індикатор положення контакту | так |
| Індикація несправності | коротке замикання | перевантаження |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=BQT63681 |
| Категорія застосування | категорія B |
| Код відключаючої здатності | T3 |
| Код сумісності | MVS20T3 |
| Код УКТЗЕД | 8535210000 |
| Країна виробник | Китай |
| Крок підключення | 115 мм без розкидача |
| Логічна селективність ZSI | з |
| Максимальний час відключення | 25 мс |
| Максимальний час спрацювання на закриття | 70 мс |
| Маса нетто | 70 кг |
| Механічна зносостійкість | 20000 циклів (з технічним обслуговуванням) відповідно до IEC 60947-2 | 10000 циклів (без технічного обслуговування) відповідно до IEC 60947-2 |
| Місце підключення | задня частина |
| Монтажна опора | рейка | опорна плита |
| Назва пристрою | MVS20T3 |
| Назва продукту | MVS20T3 |
| Найменування розчеплювача | Trip System 6.0A |
| Налаштування тривалої витримки часу | регульоване 9 налаштувань |
| Номінал розчеплювача | 2000-2000 А |
| Номінал ТТ автоматичного вимикача | 2000 А |
| Область застосування продукту | розподіл |
| Опис захищених полюсів | 3P 3d |
| Опис полюсів | 3P |
| Положення з'єднання | горизонтальний |
| Регулювання уставки захисту від замикання | регульований 9 налаштувань |
| Робоча температура навколишнього середови | -5-70 °C |
| Серія | EasyPact |
| Сертифікація виробу | IEC | EAC |
| Спосіб кріплення | фіксація |
| Стандарти | IEC 60947-2 |
| Ступінь забруднення | 4 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 |
| Температура повітря для зберігання | -40-85 °C без блоку управління | -25-85 °C з блоком управління |
| Теплова пам'ять | 20 хвилин до і після спрацювання |
| Технологія розчеплювача | електронний |
| Тип вимірювання | струм |
| Тип виробу або компоненту | автоматичний вимикач |
| Тип дисплея | цифровий дисплей |
| Тип захисту | захист від перевантаження (тривалий час) | миттєвий захист від короткого замикання |
| Тип керування | з електричним приводом |
| Тип мережі | змінний струм |
| Тип регулювання короткочасної витримки час | регульований 5 налаштувань |
| Тип регулювання часу затримки при замиканн | 5 рег. налаштувань |
| Уставка струму Ir захисту з тривалою витримк | регульоване 9 налаштувань |
| Уставка струму миттєвого спрацювання | вимкнути |
| Функції пристрою захисного вимкнення | LI |
| Частота мережі | 50/60 Гц |
| Ширина | 441 мм |
| Штрих-код | b3606487037781 |
