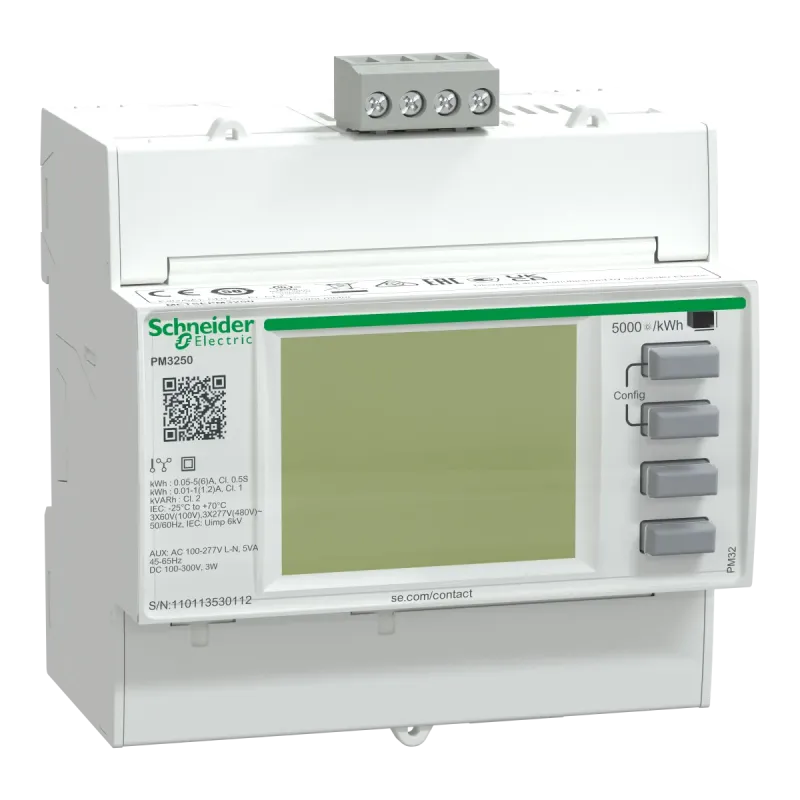

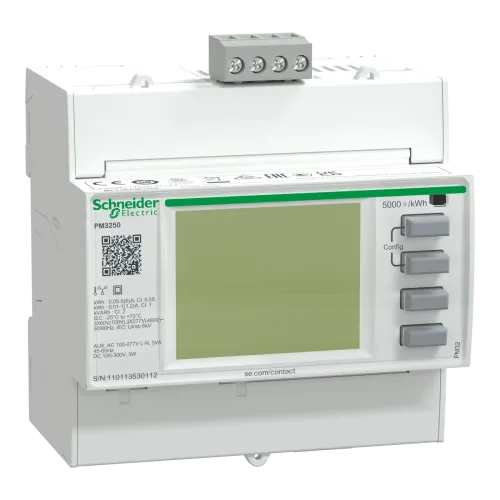

ТОПБАГАТОФУНКЦІОНАЛЬНИЙ. ВИМІРЮВАЧ РМ3250
- Виробник: Schneider Electric
- Модель: METSEPM3250
- В наявності
Лічильник електроенергії PM3250 з монтажем на DIN рейку з РК-дисплеєм 128х96 пікселів з підсвічуванням. Лічильник забезпечує точність класу 0,5S за стандартом IEC 62053-22 з частотою дискретизації 32 виміра за цикл. Лічильник вимірюватиме енергію, активну та реактивну потужність, напругу, струм, частоту, коефіцієнт потужності, повну потужність, загальне гармонічне спотворення та гармоніки до 15-ї. Лічильник працюватиме в мережі з частотою 50 Гц або 60 Гц і номінальною напругою у діапазонах від 100 до 277 В змінного струму, від 173 до 480 В змінного струму та від 100 до 300 В постійного струму. Номінальний струм лінії для цього лічильника становить 1 А або 5 А і підтримує однофазну, однофазну з нейтраллю або трифазну конфігурації. Діапазон прямого вимірювання становить від 50 до 570 В змінного струму, із зовнішнім трансформатором напруги від 570 до 999 000 В змінного струму. Діапазон вимірювання напруги між фазами становить від 80 до 570 В змінного струму при 45-65 Гц. Протокол зв'язку - Modbus RTU та двопровідний ASCII з підтримкою порту RS485. Лічильник пропонує запис подій до п'яти сповіщень. Розміри виробу: ширина 90 мм, 70 мм глибина, 95 мм висота, вага 260 г.
| Specifications | |
|---|---|
| [In] номінальний струм | 5 А | 1 А |
| [Us] номінальна напруга живлення | 100...277 В змінний струм 45...65 Гц | 173...480 В змінний струм 45...65 Гц | 100...300 В ПОСТІЙНИЙ СТРУМ |
| 360 view | https://visuals.se.com/METSEPM3250_360-Seq/20220512T1302/360 |
| COS | 19GP-SMBBMC |
| Аналіз якості електроенергії | до 15-ї гармоніки |
| Вимірювання напруги | 50-330 В змінний струм 45...65 Гц прямий | 50-330 В змінний струм 45...65 Гц Фазна напруга | 80-570 В змінний струм 45...65 Гц прямий | 80-570 В змінний струм 45...65 Гц Лінійна напруга | 570-999000 В змінний струм 45...65 Гц Із зовнішньою VT |
| Вимірювання струму | 0.02-1.2 А | 0.05-6 А |
| Виробник | Schneider Electric |
| Висота | 95 мм |
| Висота над рівнем моря | < 3000 m |
| Відносна вологість | 5-95 % на 50-50 °C |
| Відображення інформації | Тариф (4) |
| Глибина | 70 мм |
| Діапазон вимірювання частоти | 45-65 Гц |
| Електромагнітна сумісність | електростатичний розряд рівень 4 conforming to МЕК 61000-4-2 | Сприйнятливість до електромагнітних полів рівень 3 conforming to МЕК 61000-4-3 | тест на стійкість до ел.перехідних процесів/імпульсів рівень 4 conforming to МЕК 61000-4-4 | тест на стійкість до перенапруги рівень 4 conforming to МЕК 61000-4-5 | наведені радіочастотні збурення рівень 3 conforming to МЕК 61000-4-6 | Магнітне поле при частоті живлення - test level: 0,5 мТ conforming to МЕК 61000-4-8 | наведені та випромінювані перешкод |
| Запис даних | відмітка часу | min/max миттєвих значень | 5 сигналів |
| Інструкція користувача | https://www.productinfo.schneider-electric.com/pm3200/pm3200-user-manual/PM3200%20User%20Manual/English/BM_PM3200SeriesUserManual_0000831598.ditamap |
| Категорія перенапруги | ІІІ |
| Кількість виходів | 0 |
| Кількість входів | 0 |
| Клас точності | клас 0.5S активна енергія відповідно доМЕК 62053-22 | клас 1 активна енергія відповідно доМЕК 62053-21 | клас 2 Реактивна енергія відповідно доМЕК 62053-23 | клас C активна енергія відповідно доEN 50470-3 |
| Код сумісності | PM3250 |
| Код УКТЗЕД | 9030310000 |
| Країна виробник | Китай |
| Маса нетто | 0.26 кг |
| Монтажна опора | DIN-рейка |
| Назва пристрою | PM3250 |
| Назва продукту | PowerLogic PM3000 |
| Область застосування продукту | Багатотарифний | Спостереження за потужністю | Додатковий рахунок |
| Опис полюсів | 1P + N | 3P | 3P + N |
| Підтримка комунікаційного порту | RS485 |
| Протокол порту обміну даними | Modbus на 9,6...38,4 кбод |
| Робоча температура навколишнього середови | -25-70 °C |
| Роздільна здатність дисплея | 128 x 96 пікселів |
| Сегмент ринку | житловий | малий комерційний | Будинки Невелика споруда Управління витратами: Облік: Допоміжний фідер | Будинки Середня споруда Управління витратами: Облік: Допоміжний фідер | Будинки Велика споруда Управління витратами: Облік: Допоміжний фідер | Будинки Багатосайтовий Управління витратами: Облік: Допоміжний фідер | Центр обробки даних Управління витратами: Облік: Допоміжний фідер | Медична установа Управління витратами: Облік: Допоміжний фідер | Промисловість Управління витратами: Облік: Допомі |
| Сертифікація виробу | CE відповідно до МЕК 61010-1 (безпека) | CE відповідно до EN 61557-12 (монітор живлення) | CE відповідно до МЕК 61326-1 (ЕМС) | UKCA відповідно до BS EN 61010-1 (безпека) | UKCA відповідно до BS EN 61557-12 (монітор живлення) | UKCA відповідно до BS EN 61326-1 (ЕМС) | cULus відповідно до EN 61010-1 (безпека) | cULus відповідно до UL 61010-1 (безпека) | EAC (суб-лічильник) | RCM |
| Споживана потужність [ВА] | 5 В·А |
| Спосіб кріплення | Затисканням |
| Стандарти | BS EN 61557-12 | МЕК 61557-12 | EN 61557-12 | BS EN 61326-1 | МЕК 61326-1 | EN 61326-1 | BS EN 62052-11 | МЕК 62052-11 | EN 62052-11 | BS EN 62053-21 | МЕК 62053-21 | EN 62053-21 | BS EN 62053-22 | МЕК 62053-22 | EN 62052-22 | BS EN 62053-23 | МЕК 62053-23 | EN 62052-23 | BS EN 61010-1 | EN 61010-1 | МЕК 61010-1 | UL 61010-1 | BS EN 61010-2-30 | МЕК 61010-2-30 | EN 61010-2-30 | UL 61010-2-30 | ANSI C12.20 |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP40 Лицьова панель: conforming to МЕК 60529 | IP20 Корпус: conforming to МЕК 60529 |
| Температура навколишнього повітря для збер | -40-85 °C |
| Тип аналогового входу | струм 0...5 A | струм 0…1 А |
| Тип вимірювання | активна та реактивна потужність | видима потужність | струм | напруга | енергія | коефіцієнт потужності | частота | загальний коефіцієнт гармонік струму THD (I) | загальний коефіцієнт гармонік напруги THD (U) |
| Тип виробу або компоненту | Вимірювач потужності |
| Тип дисплея | Підсвічування LCD |
| Точність вимірювання | струм 0.3 % 0.5...6 A | струм 0.5 % 0.1...1.2 A | напруга 0.3 % 50…330 В | напруга 0.3 % 80…570 В |
| Частота вибірки | 32 відліки/цикл |
| Частота мережі | 60 Гц | 50 Гц |
| Ширина | 90 мм |
| Штрих-код | b3606480481604 |
