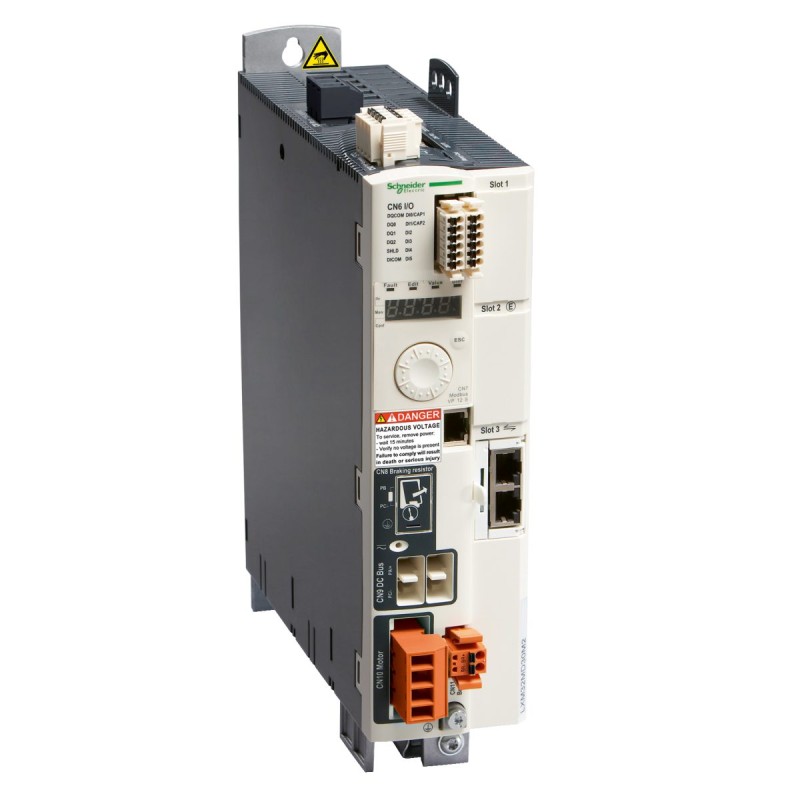

ТОПСЕРВОПРИВОД LXM32 SERCOS 30A
- Виробник: Schneider Electric
- Модель: LXM32SD30N4
- В наявності
₴91643.39
Без податку: ₴76369.49
Цей продукт є частиною серії Lexium 32, яка пропонує сервоприводи руху для машин потужністю від 0,15 кВт до 7 кВт. Оснащений вбудованим фільтром ЕМС, компактним приводом з аналоговими входами та імпульсною передачею. Має 2 дискретні входи та 3 дискретні виходи. Завдяки своїй компактній конструкції цей сервопривід дозволяє заощадити місце в шафі та знижити витрати. Його номінальна напруга живлення від 200В до 240В, 380В до 480В (трифазний), безперервний вихідний струм 10А при 8кГц і безперервна потужність 2600Вт при 230В. Оснащений клемою для електричного підключення та роз'ємом RJ45 для інтегрованих комунікаційних інтерфейсів Modbus і SERCOS III. Ступінь захисту IP20. Його розміри 68 мм (ширина) x 237 мм (глибина) x 270 мм (висота). Вага - 2,7 кг. Сертифікований CE та CSA. Відповідає стандартам EN/IEC 61800-3. Сумісний з серводвигунами BMH. Асортимент сервоприводів з чотирма моделями сервоприводів і двом серводвигунів.
| Specifications | |
|---|---|
| [Us] номінальна напруга живлення | 200..240 В - 15...10 % | 380..480 В - 15...10 % |
| COS | 19PR-INDMCT |
| Апаратний інтерфейс | багатообанентська лінія 2-провідна RS485 для Modbus |
| Виробник | Schneider Electric |
| Висота | 270 мм |
| Висота над рівнем моря | <= 1000 m без зниження номінальних характеристик |
| Вихідна напруга | <= номінальної напруги живлення |
| Вібростійкість | 1 gn (f= 13-150 Гц) відповідно до МЕК 60068-2-6 |
| Відносна вологість | Клас 3K3 (від 5 до 85 %) без конденсату відповідно до МЕК 60721-3-3 |
| Гальмівний струм | 50 мА |
| Глибина | 237 мм |
| Довготривала потужність | 2800 В на 208 В | 5600 В на 400 В | 5600 В на 480 В |
| Електрична ізоляція | гальванічна розв'язка |
| Електричне з'єднання | клема, момент затяжки: 3 мм², AWG 12 (CN8) |
| Електромагнітна сумісність | електромагнітна сумісність відповідно до EN 55011 клас A група 1 |
| Електромагнітний фільтр | вбудований |
| Зовнішня сигнальна лампа (опція) | індикація помилок 7 сегментів |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=0198441114060-EN |
| Інтерфейс зв'язку | Modbus, вбудованих | SERCOS III, вбудованих |
| Категорія перенапруги | ІІІ |
| Кількість адрес | 1-247 для Modbus |
| Кількість входів/виходів | 4 DI + 2 CI + 3 DO |
| Кількість дискретних виходів | 3 |
| Кількість дискретних входів | 2 захоплення дискретні входи |
| Кількість фаз мережі | трифазний | 3 |
| Код сумісності | LXM32S |
| Код УКТЗЕД | 9032890000 |
| Коефіцієнт падіння напруги приводу | 0.95 |
| Комунікаційний інтерфейс | SERCOS III |
| Країна виробник | Індонезія |
| Лінійний струм | 9.2 А, THDI від 59 % на 208 В, із зовнішнім мережевим дроселем з 1 мГн | 11.1 А, THDI від 77 % на 400 В, із зовнішнім мережевим дроселем з 1 мГн | 9.6 А, THDI від 85 % на 480 В, із зовнішнім мережевим дроселем з 1 мГн | 9.8 А, THDI від 128 % на 208 В, без мережевого дроселя | 8.3 А, THDI від 148 % на 400 В, без мережевого дроселя | 7 А, THDI від 152 % на 480 В, без мережевого дроселя |
| Логіка дискретних входів | позитивний (комплімент STO_A, комплімент STO_B) при Стані 0: < 5 В при Стані 1: > 15 В відповідно до МЕК 61131-2 тип 1 |
| Логіка дискретного виходу | позитивний або негативний (DO) відповідно до МЕК 61131-2 |
| Максимальний струм витоку | 30 мА |
| Максимальний струм у сталому режимі | 10 А на 8 кГц |
| Максимальний струм у сталому режимі 2 | 10 А |
| Максимальний струм у сталому режимі 3 | 10 А |
| Маркування | CE |
| Маса нетто | 2.7 кг |
| Межі напруги живлення | 170-264 В | 323-528 В |
| Момент затягування | CN8: 0.5-0.5 Н.м |
| Назва пристрою | LXM32S |
| Напруга дискретного виходу | <= 30 В постійний струм |
| Напруга дискретного входу | 24 В постійна напруга для захоплення |
| Номінальна потужність | 2 кВт на 208 В 8 кГц | 3 кВт на 400 В 8 кГц | 3 кВт на 480 В 8 кГц |
| Опис напруги живлення | трифазний 230 В |
| Піковий вихідний струм 3с | 30 А на 208 В для 5 с | 30 А на 480 В для 5 с |
| Піковий вихідний струм 3с 2 | 30 А |
| Піковий вихідний струм 3с 3 | 30 А |
| Послаблення поля | хибний |
| Рівень безпеки | SIL 3 відповідно до МЕК 61508 |
| Робоча температура навколишнього середови | 0-50 °C відповідно до UL |
| Робоче положення | вертикальне, +/- 10 градусів |
| Світлодіодний індикатор стану | 1 світлодіод (Червоний) напруга сервоприводу |
| Сертифікація виробу | CSA |
| Стандарти | МЕК 61800-3 |
| Ступінь забруднення | 2 відповідно до МЕК 61800-5-1 |
| Ступінь захисту | IP20 conforming to МЕК 60529 |
| Сумісність електромагнітного фільтру | тип 022 |
| Сумісність продуктів | серводвигун BMH (100 мм, 3 обмотки двигуна) |
| Температура навколишнього повітря для збер | -25-70 °C |
| Тип виробу або компоненту | сервопривод |
| Тип дискретного виходу | логічний виход(и) (DO)24 В постійний струм |
| Тип дискретного входу | захоплення (CAP затискач |
| Тип кабелю | одножильний кабель IEC (температура: 50-50 °C) мідь 90 °C XLPE/EPR |
| Тип конектора | RJ45 (з маркуванням CN7) для Modbus |
| Тип охолодження | вбудований вентилятор |
| Тривалість вибірки | 0.25 мс |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60028-2-27 |
| Фізичне виконання привода | книга |
| Функція безпеки | STO (безпечне вимкнення крутного моменту), вбудованих |
| Характеристики зовнішнього середовища | класи 3C1 відповідно до МЕК 60721-3-3 |
| Час відгуку на виході | 250 мкс (DO) для дискретний вихід(ів) |
| Час відскоку контакту | <= 1 мс для комплімент STO_A, комплімент STO_B |
| Час реакції | <= 5 мс комплімент STO_A, комплімент STO_B |
| Частота мережі | 47,5...63 Гц |
| Частота мережі живлення | 50/60 Гц - 5...5 % |
| Частота перемикання | 8 кГц |
| Частота перемикання 2 | 8 кГц |
| Частота перемикання 3 | 8 кГц |
| Швидкість передачі | 9600, 19200, 38400 кбіт/с для шини довжиною 40-40 м для Modbus |
| Ширина | 68 мм |
| Штрих-код | b3606480694783 |
