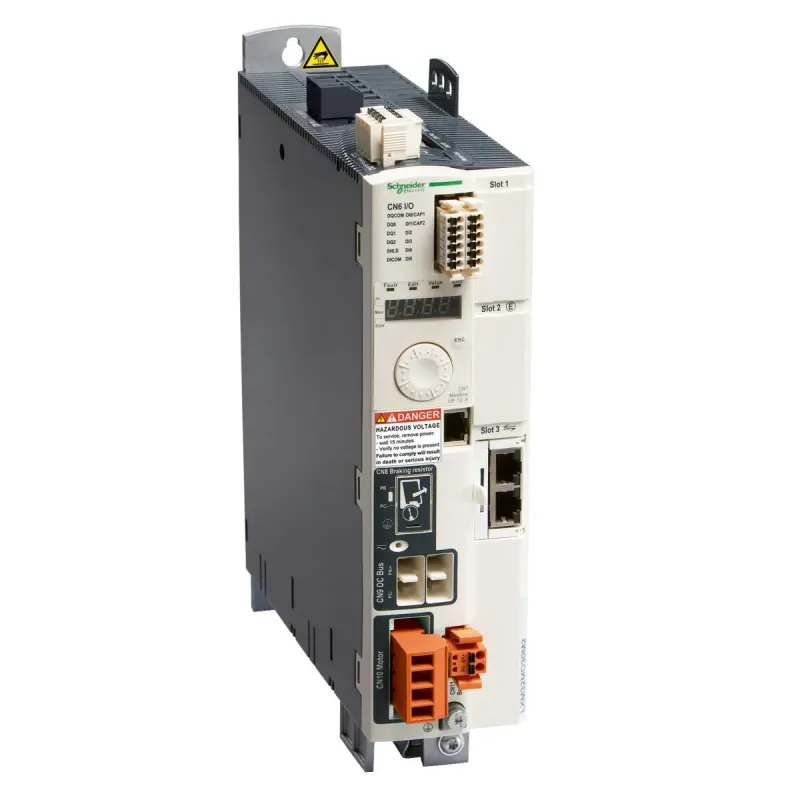

ТОПСЕРВОПЕРЕТВОР.LXM32M 30A 3Ф 380В
- Виробник: Schneider Electric
- Модель: LXM32MD30N4
- В наявності
₴88326.95
Без податку: ₴73605.79
Цей сервопривід Lexium 32 працює при номінальній напрузі живлення від 208 до 480 В змінного струму. Призначений для живлення 3-фазних синхронних двигунів BMH або BSH, безперервний вихідний струм становить 10 А при 8 кГц. Компактний розмір сервоприводу забезпечує максимальну потужність в мінімальному просторі. Розроблений для промислових машин. Відповідає міжнародним стандартам IEC/EN 61800-5-1, IEC/EN 61800-3, сертифікований UL і CSA та має маркування CE. Розроблений відповідно до вимог директив щодо захисту навколишнього середовища (RoHS).
| Specifications | |
|---|---|
| [Us] номінальна напруга живлення | 200..240 В - 15...10 % | 380..480 В - 15...10 % |
| COS | 19PR-INDMCT |
| Апаратний інтерфейс | багатообанентська лінія 2-провідна RS485 для Modbus |
| Виробник | Schneider Electric |
| Висота | 270 мм |
| Висота над рівнем моря | <= 1000 m без зниження номінальних характеристик | > 1000...3000 m з умовами |
| Вихідна напруга | <= номінальної напруги живлення |
| Вібростійкість | 1 gn (f= 13-150 Гц) відповідно до МЕК 60068-2-6 | 1,5 мм від вершини до вершини (f= 3-13 Гц) відповідно до МЕК 60068-2-6 |
| Відносна вологість | Клас 3K3 (від 5 до 85 %) без конденсату відповідно до МЕК 60721-3-3 |
| Гальмівний струм | 50 мА |
| Глибина | 237 мм |
| Довготривала потужність | 2800 В на 208 В | 5600 В на 400 В | 5600 В на 480 В |
| Електрична ізоляція | гальванічна розв'язка |
| Електричне з'єднання | клема, момент затяжки: 3 мм², AWG 12 (CN8) | клема, момент затяжки: 5 мм², AWG 10 (CN1) | клема, момент затяжки: 5 мм², AWG 10 (CN10) |
| Електромагнітна сумісність | електромагнітна сумісність, клас А група 1 відповідно до EN 55011 | електромагнітна сумісність, клас А група 2 відповідно до EN 55011 | електромагнітна сумісність, навколишнє середовище 2, категорія C3 відповідно до МЕК 61800-3 | електромагнітна сумісність, категорія C2 відповідно до МЕК 61800-3 | електромагнітна сумісність, навколишнє середовище 1 і 2 відповідно до МЕК 61800-3 | тест на стійкість до електростатичного розряду, рівень 3 відповідно до МЕК 61000-4-2 | Сприйнятливість до електромагн |
| Електромагнітний фільтр | вбудований |
| Зовнішня сигнальна лампа (опція) | індикація помилок 7 сегментів |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=0198441113767-EN |
| Інтерфейс зв'язку | Modbus, вбудованих | CANopen, з окремою комунікаційною картою | CANmotion, з окремою комунікаційною картою | Ethernet/IP, з окремою комунікаційною картою | EtherCAT, з окремою комунікаційною картою | Profibus, з окремою комунікаційною картою | DeviceNet, з окремою комунікаційною картою | I/O, з окремою комунікаційною картою | Profinet, з окремою комунікаційною картою |
| Категорія перенапруги | ІІІ |
| Кількість адрес | 1-247 для Modbus |
| Кількість входів/виходів | 4 DI + 2 CI + 3 DO |
| Кількість дискретних виходів | 3 |
| Кількість дискретних входів | 2 захоплення дискретні входи | 2 безпека дискретні входи | 4 логічний дискретні входи |
| Кількість фаз мережі | трифазний | 3 |
| Код сумісності | LXM32M |
| Код УКТЗЕД | 9032890000 |
| Коефіцієнт падіння напруги приводу | 0.95 |
| Комунікаційний інтерфейс | послідовність імпульсів |
| Країна виробник | Німеччина |
| Лінійний струм | 9.2 А, THDI від 59 % на 208 В, із зовнішнім мережевим дроселем з 1 мГн | 11.1 А, THDI від 77 % на 400 В, із зовнішнім мережевим дроселем з 1 мГн | 9.6 А, THDI від 85 % на 480 В, із зовнішнім мережевим дроселем з 1 мГн | 9.8 А, THDI від 128 % на 208 В, без мережевого дроселя | 8.3 А, THDI від 148 % на 400 В, без мережевого дроселя | 7 А, THDI від 152 % на 480 В, без мережевого дроселя |
| Логіка дискретних входів | позитивний (комплімент STO_A, комплімент STO_B) при Стані 0: < 5 В при Стані 1: > 15 В відповідно до МЕК 61131-2 тип 1 | позитивний (DI) при Стані 0: > 16 В при Стані 1: < 9 В відповідно до МЕК 61131-2 тип 1 | позитивний чи негативний (DI) при Стані 0: < 5 В при Стані 1: > 15 В відповідно до МЕК 61131-2 тип 1 |
| Логіка дискретного виходу | позитивний або негативний (DO) відповідно до МЕК 61131-2 |
| Максимальний струм витоку | 30 мА |
| Максимальний струм у сталому режимі | 10 А на 8 кГц |
| Максимальний струм у сталому режимі 2 | 10 А |
| Максимальний струм у сталому режимі 3 | 10 А |
| Маркування | CE |
| Маса нетто | 2.7 кг |
| Межі напруги живлення | 170-264 В | 323-528 В |
| Момент затягування | CN8: 0.5-0.5 Н.м | CN1: 0.7-0.7 Н.м | CN10: 0.7-0.7 Н.м |
| Назва пристрою | LXM32M |
| Напруга дискретного виходу | <= 30 В постійний струм |
| Напруга дискретного входу | 24 В постійна напруга для захоплення | 24 В постійна напруга для логічний | 24 В постійна напруга для безпека |
| Номінальна потужність | 2 кВт на 208 В 8 кГц | 3 кВт на 400 В 8 кГц | 3 кВт на 480 В 8 кГц |
| Опис напруги живлення | трифазний 230 В | трифазний 400 В |
| Піковий вихідний струм 3с | 30 А на 208 В для 5 с | 30 А на 480 В для 5 с |
| Піковий вихідний струм 3с 2 | 30 А |
| Піковий вихідний струм 3с 3 | 30 А |
| Послаблення поля | хибний |
| Рівень безпеки | SIL 3 відповідно до МЕК 61508 | PL = e відповідно до ISO 13849-1 |
| Робоча температура навколишнього середови | 0-50 °C відповідно до UL |
| Робоче положення | вертикальне, +/- 10 градусів |
| Світлодіодний індикатор стану | 1 світлодіод (Червоний) напруга сервоприводу |
| Сертифікація виробу | UL | TÜV | CSA |
| Стандарти | МЕК 61800-5-1 | МЕК 61800-3 |
| Ступінь забруднення | 2 відповідно до МЕК 61800-5-1 |
| Ступінь захисту | IP20 conforming to МЕК 60529 | IP20 conforming to МЕК 61800-5-1 |
| Сумісність електромагнітного фільтру | тип 022 |
| Сумісність продуктів | серводвигун BMH (100 мм, 3 обмотки двигуна) | серводвигун BMH (140 мм, 3 обмотки двигуна) | серводвигун BMH (190 мм, 1 обмотки двигуна) | серводвигун BMH (190 мм, 2 обмотки двигуна) | серводвигун BMH (190 мм, 3 обмотки двигуна) | серводвигун BMH (205 мм, 3 обмотки двигуна) | серводвигун BSH (140 мм, 2 обмотки двигуна) | серводвигун BSH (140 мм, 3 обмотки двигуна) | серводвигун BSH (140 мм, 4 обмотки двигуна) |
| Температура навколишнього повітря для збер | -25-70 °C |
| Тип виробу або компоненту | сервопривод |
| Тип дискретного виходу | логічний виход(и) (DO)24 В постійний струм |
| Тип дискретного входу | захоплення (CAP затискач | логічний (DI затискач | безпека (комплімент STO_A, комплімент STO_B затискач |
| Тип захисту | Проти зворотної полярності: вхідний сигнал | від коротких замикань: вихідний сигнал |
| Тип кабелю | одножильний кабель IEC (температура: 50-50 °C) мідь 90 °C XLPE/EPR |
| Тип конектора | RJ45 (з маркуванням CN7) для Modbus |
| Тип охолодження | вбудований вентилятор |
| Тип сигналу керування | зворотний зв'язок з енкодером серводвигуна | вихід імпульсної послідовності (PTO) RS422 <500 кГц <100 м | імпульс/напрямок (P/D), A/B, CW/CCW 5 В, 24 В лінія (вільний колектор) <10 кГц <1 м | імпульс/напрямок (P/D), A/B, CW/CCW 5 V, 24 V лінія (двотактна) <200 кГц <10 м | імпульс/напрямок (P/D), A/B, CW/CCW RS422 <1000 кГц <100 м |
| Тривалість вибірки | DI: 0.25 мс дискретний | 0.25 мс |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60028-2-27 |
| Фізичне виконання привода | книга |
| Функція безпеки | STO (безпечне вимкнення крутного моменту), вбудованих | SS1 (безпечна зупинка 1), з окремою картою безпеки eSM | SS2 (безпечна зупинка 2), з окремою картою безпеки eSM | SLS (безпечна обмежена швидкість), з окремою картою безпеки eSM | SOS (безпечна робоча зупинка), з окремою картою безпеки eSM |
| Характеристики зовнішнього середовища | класи 3C1 відповідно до МЕК 60721-3-3 |
| Час відгуку на виході | 250 мкс (DO) для дискретний вихід(ів) |
| Час відскоку контакту | <= 1 мс для комплімент STO_A, комплімент STO_B | 2 мкс для CAP | 0,25 мкс ... 1,5 мс для DI |
| Час реакції | <= 5 мс комплімент STO_A, комплімент STO_B |
| Частота мережі | 47,5...63 Гц |
| Частота мережі живлення | 50/60 Гц - 5...5 % |
| Частота перемикання | 8 кГц |
| Частота перемикання 2 | 8 кГц |
| Частота перемикання 3 | 8 кГц |
| Швидкість передачі | 9600, 19200, 38400 кбіт/с для шини довжиною 40-40 м для Modbus |
| Ширина | 68 мм |
| Штрих-код | b3606480076893 |
