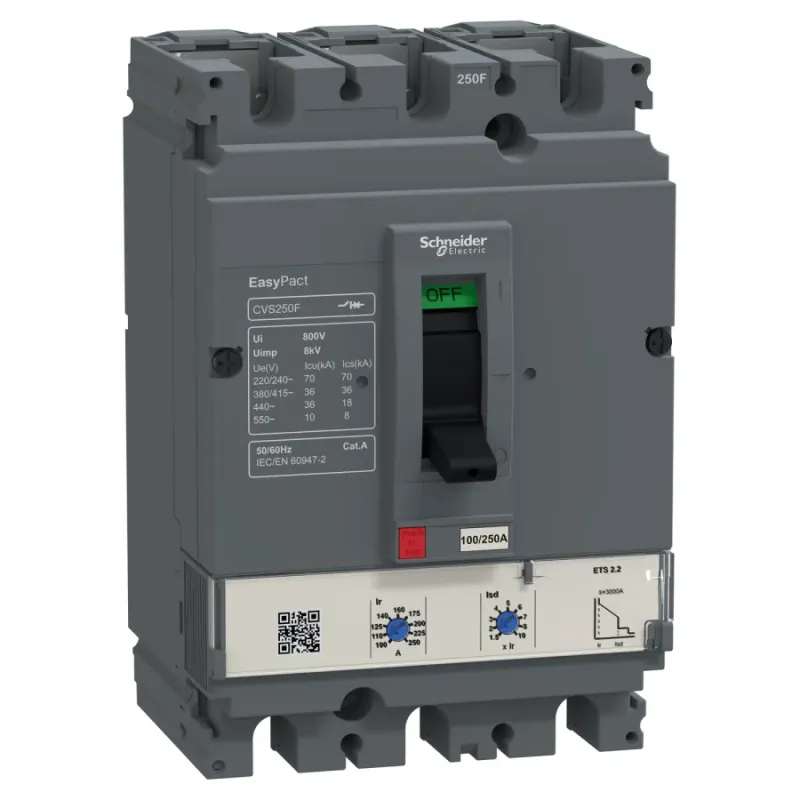

ТОПА_ВИМ EASYPACT CVS250F ETS2 250А 36KA 3P
- Виробник: Schneider Electric
- Модель: LV525506
- В наявності
₴23455.42
Без податку: ₴19546.18
circuit breaker EasyPact CVS250F, 36 kA at 415 VAC, ETS 2.2, 250A, 3P 3d
| Specifications | |
|---|---|
| [Ics] номінальна робоча здатність відключенн | 18 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 36 кА на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 70 кА на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| [In] номінальний струм | 250 А на 40 °C |
| [Isd] уставки струму спрацювання при коротком | 1.5...10 x Ir |
| [tr] регульована уставка часу захисту від пер | 11-11 с на 7.2 x Ir | 16-16 с на 6 x Ir | 400-400 с на 1.5 x Ir |
| [tsd] діапазон регулювання короткочасної вит | 0.02-0.02 с |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947-2 |
| COS | 19GP-SMBCBL |
| Верхнє з'єднання | фронтальний |
| Виробник | Schneider Electric |
| Висота | 161 мм |
| Відключаюча здатність | 36 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 36 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 | 70 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 |
| Глибина | 86 мм |
| Діапазон тривалої затримки спрацьовування | 100...250 A |
| Діапазон уставок захисту від короткого зам | регульований 9 налаштувань |
| Діапазон уставок миттєвого захисту Ii | фіксовані |
| Електрична зносостійкість | 10000 циклів 415 В In відповідно до МЕК 60947-2 |
| З'єднання з нижньої сторони | фронтальний |
| Захист від витоку струму на землю | відсутній |
| Індикатор положення контакту | так |
| Категорія застосування | категорія A |
| Клас захисту від ураження електричним стру | Клас II |
| Клеми підключення | Гвинтове з'єднання |
| Код відключаючої здатності | F |
| Код сумісності | CVS250 |
| Код УКТЗЕД | 8536209000 |
| Країна виробник | Німеччина |
| Крок підключення | 35 мм |
| Маса нетто | 2.19 кг |
| Механічна зносостійкість | 20000 циклів |
| Монтажна опора | задня панель |
| Назва пристрою | CVS250F |
| Назва продукту | EasyPact CVS |
| Найменування розчеплювача | ETS 2.2 |
| Налаштування тривалої витримки часу | фіксований |
| Область застосування продукту | Розподіл |
| Опис захищених полюсів | 3D |
| Опис полюсів | 3P |
| Робоча температура навколишнього середови | -25-70 °C |
| Сертифікація виробу | CCC | CB |
| Спосіб кріплення | фіксація |
| Стандарти | EN 60947-2 | МЕК 60947-2 |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Ступінь захисту | IP40 |
| Температура навколишнього повітря для збер | -50-85 °C |
| Технологія розчеплювача | електронний |
| Тип виробу або компоненту | Автоматичний вимикач |
| Тип захисту | захист від короткого замикання з фікс. витримкою часу | захист від перевантаження (тривалий час) | миттєвий захист від короткого замикання |
| Тип керування | перемикач |
| Тип мережі | змінний струм |
| Тип регулювання короткочасної витримки час | фіксований |
| Уставка струму Ir захисту з тривалою витримк | регульоване 9 налаштувань |
| Уставка струму миттєвого спрацювання | 3000 A |
| Частота мережі | 50/60 Гц |
| Ширина | 105 мм |
| Штрих-код | b3606482140943 |
