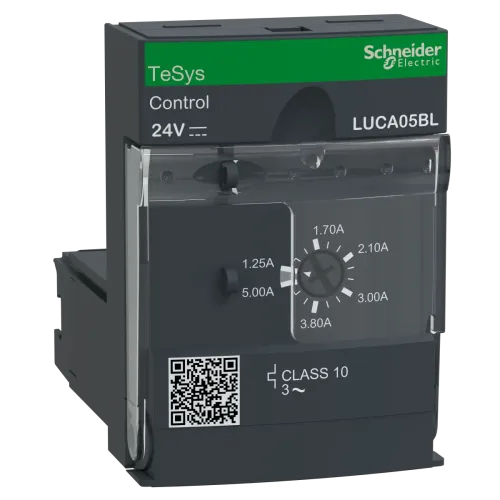

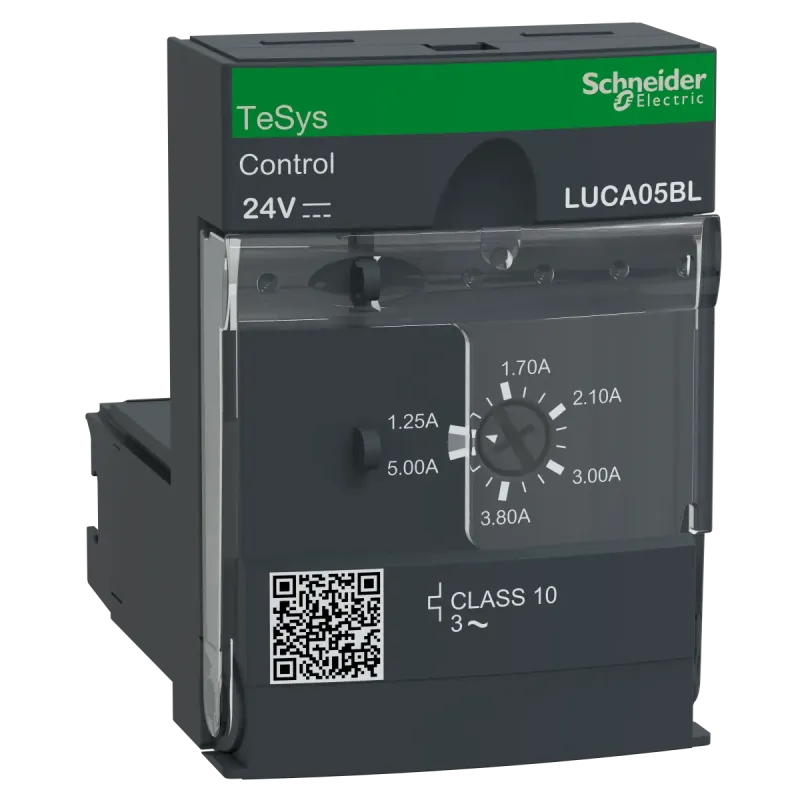

ТОПБЛОК У-ННЯ СТАНД.1,25-5A =24В CL10 3P
- Виробник: Schneider Electric
- Модель: LUCA05BL
- В наявності
₴6130.43
Без податку: ₴5108.69
Стандартний блок керування TeSys U, який вставляється в блоки живлення LUB12, LUB32, LUB38 для формування контролера пускача TeSys U для 3-фазних двигунів потужністю до 1,5 кВт при 400 В. Він забезпечує повний захист двигунів з номінальним струмом Ir 1,25-5A (Ir регульований), клас спрацьовування від перевантаження 10, коротке замикання при 13 x Irmax, перевантаження за струмом при 14,2 x Ir, втрата фази, пошкодження ізоляції (захист лише обладнання). Використовується з напругою змінного струму 24 В постійного струму для керування стартером (через клеми керування A1/A2, розташовані в базі живлення). Сертифіковано при використанні в поєднанні з базою живлення LUB (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).
| Specifications | |
|---|---|
| [Uc] напруга схеми керування | 24 В Постійний струм |
| [Ue] номінальна робоча напруга | 690 В змінний струм |
| [Ui] номінальна напруга ізоляції | 690 В відповідно до МЕК 60947-6-2 | 600 В відповідно до UL 60947-4-1 | 600 В відповідно до CSA C22.2 № 60947-4-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-6-2 |
| COS | 19PR-INDDGC |
| Безпечний розподіл ланцюгів | 400 В SELV між керуючими та допоміжними ланцюгами відповідно до МЕК 60947-1 | 400 В SELV між керуючим/допоміжним і головним ланцюгом відповідно до МЕК 60947-1 |
| Виробник | Schneider Electric |
| Висота | 66 мм |
| Висота над рівнем моря | 2000 m |
| Вібростійкість | 2 gn, 5-300 Гц, електроопори відкриті відповідно до МЕК 60068-2-6 | 4 gn, 5-300 Гц, електроопори закриті відповідно до МЕК 60068-2-6 |
| Вогнестійкість | 960 °C деталі, що підтримують компоненти під напругою відповідно до МЕК 60695-2-12 | 650 °C відповідно до МЕК 60695-2-12 |
| Глибина | 60 мм |
| Доступна функція | захист від обриву фази та перекосу фаз | ручне скидання | захист від замикання на землю | захист від перевантаження і короткого замикання |
| Захисна обробка | TH відповідно до МЕК 60068 |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=HRB85601 |
| Категорія застосування | AC-44 | AC-43 | AC-41 |
| Клас теплового перевантаження | клас 10 - перетворювач частоти: 40-60 Гц - температурна компенсація: -25-70 °C відповідно до МЕК 60947-6-2 | клас 10 - перетворювач частоти: 40-60 Гц - температурна компенсація: -25-70 °C відповідно до UL 508 |
| Код сумісності | LUCA |
| Код УКТЗЕД | 8536301090 |
| Конкретне застосування виробу | basic protection requirements for motor starters: overload and short-circuit |
| Країна виробник | Франція |
| Маса нетто | 0.135 кг |
| Межі напруги ланцюга керування | 20...27 В для Постійний струм ланцюг 24 В в дії | 14.5 В для Постійний струм ланцюг 24 В відсів |
| Межі регулювання теплового захисту | 1.25-5 А |
| Назва пристрою | LUCA |
| Назва продукту | TeSys Ultra |
| Несприйнятливість до перешкод наведених ра | 10 В відповідно до МЕК 61000-4-6 |
| Область застосування продукту | управління двигуном | захист двигуна |
| Поріг відключення | 14.2 x Ir +/- 20 % |
| Потужність двигуна [кВт] | 1.5 кВт на 400...440 В змінний струм 50/60 Гц | 2.2 кВт на 500 В змінний струм 50/60 Гц | 3 кВт на 690 В змінний струм 50/60 Гц |
| Робоча температура навколишнього середови | -25-70 °C |
| Робочий час | 35 мс відкриття з LUB12 для ланцюг управління | 35 мс відкриття з LUB32 для ланцюг управління | 35 мс відкриття з LUB38 для ланцюг управління | 70 мс закриття з LUB12 для ланцюг управління | 70 мс закриття з LUB32 для ланцюг управління | 70 мс закриття з LUB38 для ланцюг управління |
| Розсіювання потужності | 2-2 В для ланцюг управління з LUB12 | 3-3 В для ланцюг управління з LUB32 | 3-3 В для ланцюг управління з LUB38 |
| Сертифікація виробу | CE | UL | CSA | CCC | EAC | ASEFA | ATEX | морський |
| Споживання типового струму | 130 мА на 24 В Постійний струм I maximum while closing з LUB12 | 220 мА на 24 В Постійний струм I maximum while closing з LUB32 | 220 мА на 24 В Постійний струм I maximum while closing з LUB38 | 60 мА на 24 В Постійний струм Ізольований I rms з LUB12 | 80 мА на 24 В Постійний струм Ізольований I rms з LUB32 | 80 мА на 24 В Постійний струм Ізольований I rms з LUB38 |
| Спосіб кріплення | зярядка (передня панель) |
| Стандарти | EN 60947-6-2 | МЕК 60947-6-2 | UL 60947-4-1, з фазовим бар'єром | CSA C22.2 № 60947-4-1, з фазовим бар'єром |
| Стійкість до електростатичного розряду | 8 кВ рівень 3 через відкрите повітря відповідно до МЕК 61000-4-2 | 8 кВ рівень 4 при контакті відповідно до МЕК 61000-4-2 |
| Стійкість до коротких переривів споживання | 3 мс |
| Стійкість до падінь напруги | 70 % / 500 мс відповідно до МЕК 61000-4-11 |
| Стійкість до радіочастотного електромагні | 10 В/м 3 відповідно до МЕК 61000-4-3 |
| Стійкість до швидких перехідних процесів | 2 кВ серія 3 послідовна лінія відповідно до МЕК 61000-4-4 | 4 кВ серія 4 всі схеми з'єднання, крім послідовного відповідно до МЕК 61000-4-4 |
| Ступінь захисту | IP20 передня панель і провідні клеми відповідно до МЕК 60947-1 | IP20 інші грані відповідно до МЕК 60947-1 | IP40 передня панель ззовні зони підключення відповідно до МЕК 60947-1 |
| Сумісність продуктів | база живлення LUB12 | база живлення LUB32 | база живлення LUB38 | база живлення LUB120 | база живлення LUB320 | база живлення LUB380 | вимикач реверсивного контактора LU2B12BL | вимикач реверсивного контактора LU2B32BL | вимикач реверсивного контактора LU2B38BL |
| Температура навколишнього повітря для збер | -40-85 °C |
| Тип виробу або компоненту | стандартний блок управління |
| Тип електричного навантаження | 3-фазний двигун - охолодження: з самоохолодженням |
| Ударостійкість | 10 gn електроопори відкриті відповідно до МЕК 60068-2-27 | 15 gn електроопори закриті відповідно до МЕК 60068-2-27 |
| Частота мережі | 40...60 Гц |
| Чутливість до розриву фази | так |
| Ширина | 45 мм |
| Штрих-код | b3389110363838 |
