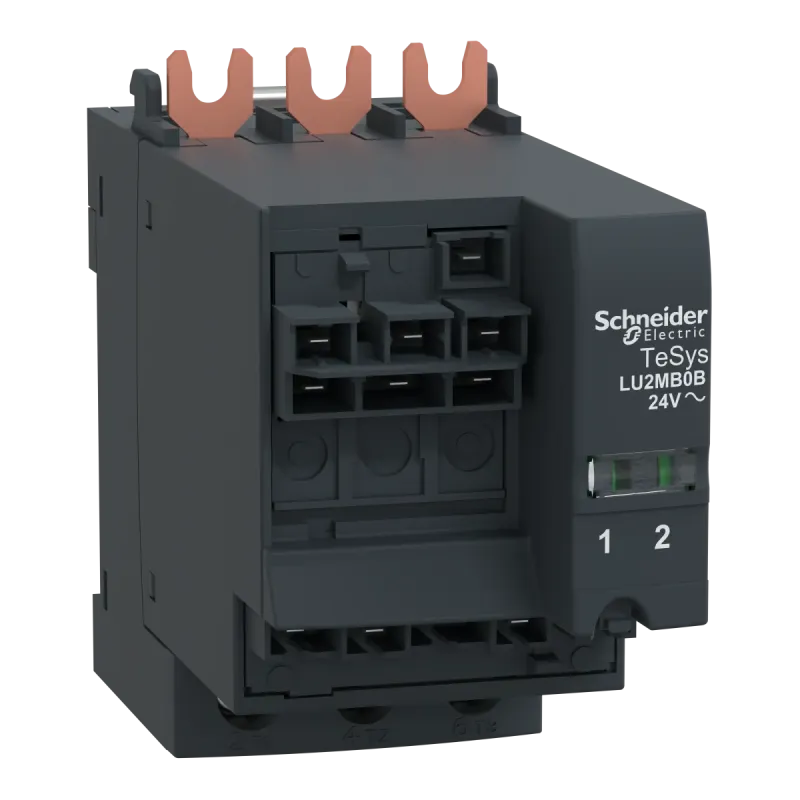

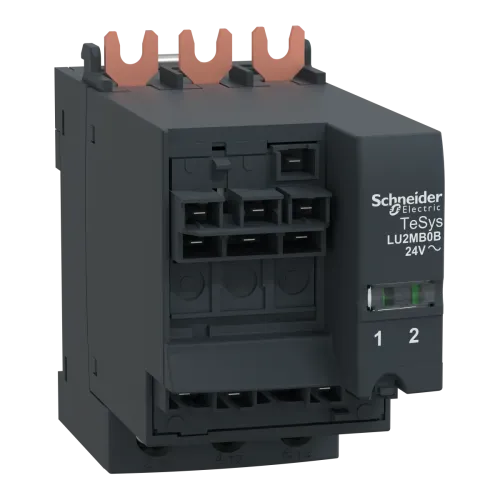

ТОПРЕВЕРС.32A МОДУЛЬ НА СИЛОВ.БЛОК,~24В
- Виробник: Schneider Electric
- Модель: LU2MB0B
- В наявності
₴25183.64
Без податку: ₴20986.37
Реверсивний модуль TeSys U для вертикального монтажу, для створення контролерів реверсивного пускача TeSys U. Він забезпечує реверсивні контакти живлення, керування котушкою з можливістю блокування, що живиться від 24 В змінного струму. Використовується з розширеною базою живлення LUB120, LUB320 або LUB380 оснащеною блоком керування LUC*BL. Для вертикального монтажу використовується монтажний з'єднувач LU9MR1C і клемна колодка керування LU9MК1С. Відповідає вимогам стандарту Green Premium (RoHS/REACh).
| Specifications | |
|---|---|
| [Ie] номінальний робочий струм | 32 А |
| [Uc] напруга схеми керування | 24 В Змінний струм 50/60 Гц |
| [Ue] номінальна робоча напруга | 690 В змінний струм коло подачі живлення |
| [Ui] номінальна напруга ізоляції | 690 В відповідно до МЕК 60947-6-2 | 600 В відповідно до UL 60947-4-1 | 600 В відповідно до CSA C22.2 № 60947-4-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-6-2 |
| 360 view | https://visuals.se.com/LU2MB0B_Image-StopMotion/20221110T1854/360 |
| COS | 19PR-INDDGC |
| Виробник | Schneider Electric |
| Висота | 80 мм |
| Висота над рівнем моря | 2000 m |
| Вібростійкість | 2 gn (f= 5-300 Гц) електроопори відкриті відповідно до МЕК 60068-2-27 | 4 gn (f= 5-300 Гц) електроопори закриті відповідно до МЕК 60068-2-27 |
| Вогнестійкість | 960 °C деталі, що підтримують компоненти під напругою відповідно до МЕК 60695-2-12 | 650 °C відповідно до МЕК 60695-2-12 |
| Глибина | 105 мм |
| Горизонтальна відстань | 25 мс змінний струм | 15 мс ПОСТІЙНИЙ СТРУМ |
| Захисна обробка | TH відповідно до МЕК 60068 |
| Клеми підключення | ланцюг управління Гвинтовий затискач 1 кабель(і) 0.34-1.5 мм² (зовнішній діаметр: 3 мм) гнучкий з кабельним наконечником | ланцюг управління Гвинтовий затискач 1 кабель(і) 0.75-1.5 мм² (зовнішній діаметр: 3 мм) гнучкий без кабельного наконечника | ланцюг управління Гвинтовий затискач 1 кабель(і) 0.75-1.5 мм² (зовнішній діаметр: 3 мм) жорсткий | ланцюг управління Гвинтовий затискач 2 кабель(і) 0.34-1.5 мм² (зовнішній діаметр: 3 мм) гнучкий з кабельним наконечником | ланцюг управління Гвинтовий за |
| Код сумісності | LU2MB |
| Код УКТЗЕД | 8536303090 |
| Країна виробник | Франція |
| Маса нетто | 0.4 кг |
| Момент затягування | ланцюг управління: 0.8-1.2 Н.м плоский викрутка 5 мм | ланцюг управління: 0.8-1.2 Н.м Philips № 2 викрутка 5 мм | коло подачі живлення: 1.9-2.5 Н.м плоский викрутка 6 мм | коло подачі живлення: 1.9-2.5 Н.м Philips № 2 викрутка 6 мм |
| Монтаж пристрою | Прямий монтаж |
| Назва пристрою | LU2MB |
| Не розсіювана хвиля збурень | 1 кВ послідовний режим відповідно до МЕК 60947-6-2 | 2 кВ Загальний режим відповідно до МЕК 60947-6-2 |
| Несприйнятливість до перешкод наведених ра | 10 В відповідно до МЕК 61000-4-6 |
| Область застосування продукту | управління двигуном |
| Робоча температура навколишнього середови | -25-60 °C з LUCM | -25-70 °C з LUCA, LUCB, LUCC, LUCD |
| Робочий час | 150 мс зі зміною напрямку | 75 мс без зміни напрямку |
| Сертифікація виробу | CE | UL | CSA | CCC | EAC | ASEFA | ATEX | морський |
| Споживання струму | 2360 мА на 24 В Змінний струм I maximum while closing |
| Спосіб кріплення | зярядка |
| Стандарти | EN 60947-6-2 | МЕК 60947-6-2 | UL 60947-4-1, з фазовим бар'єром | CSA C22.2 № 60947-4-1, з фазовим бар'єром |
| Стійкість до електростатичного розряду | 8 кВ рівень 3 через відките повітря відповідно до МЕК 61000-4-2 | 8 кВ рівень 4, на контакті відповідно до МЕК 61000-4-2 |
| Стійкість до радіочастотного електромагні | 10 В/м рівень 3 відповідно до МЕК 61000-4-3 |
| Стійкість до швидких перехідних процесів | 2 кВ серія 3 послідовна лінія відповідно до МЕК 61000-4-4 | 4 кВ серія 4 всі схеми з'єднання, крім послідовного відповідно до МЕК 61000-4-4 |
| Ступінь захисту | IP20 відповідно до МЕК 60947-1 (передня панель і дротові клеми) | IP20 відповідно до МЕК 60947-1 (інші поверхні) | IP40 відповідно до МЕК 60947-1 (передня панель за межами зони підключення) |
| Температура повітря для зберігання | -40-85 °C |
| Тип виробу або компоненту | реверсивний блок |
| Ударостійкість | 10 gn електроопори відкриті відповідно до МЕК 60068-2-27 | 15 gn електроопори закриті відповідно до МЕК 60068-2-27 |
| Частота мережі | 40...60 Гц |
| Ширина | 45 мм |
| Штрих-код | b3389110363784 |
