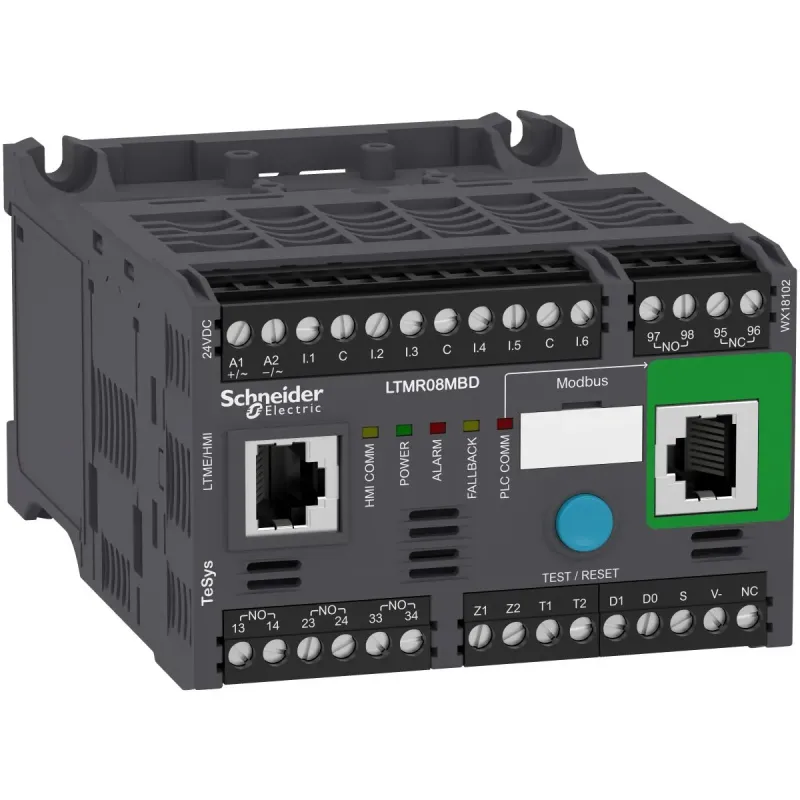

ТОПРЕЛЕ TESYS TMODBUS 0.4-8A =24В
- Виробник: Schneider Electric
- Модель: LTMR08MBD
- В наявності
₴25824.61
Без податку: ₴21520.51
РЕЛЕ TESYS TMODBUS 0.4-8A =24В
| Specifications | |
|---|---|
| [Ui] номінальна напруга ізоляції | 690 В відповідно до МЕК 60947-1 | 690 В відповідно до CSA C22.2 № 14 | 690 В відповідно до UL 508 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ схема вимірювання струму або напруги відповідно до МЕК 60947-4-1 | 0.8 кВ ланцюг зв'язку відповідно до МЕК 60947-4-1 | 0.8 кВ постачання, вводи та виводи відповідно до МЕК 60947-4-1 |
| [Us] номінальна напруга живлення | 24 В ПОСТІЙНИЙ СТРУМ |
| COS | 19PR-INDDGC |
| Веб-сервіси | веб-сервер |
| Вимірювання струму | 0.4-8 А |
| Виробник | Schneider Electric |
| Висота | 61 мм |
| Висота над рівнем моря | <= 2000 m без заниження |
| Вогнестійкість | 650 °C відповідно до МЕК 60695-2-12 | 960 °C відповідно до UL 94 |
| Вхідний струм | 7 мА |
| Глибина | 122.5 мм |
| Допустима потужність | 480 ВА (AC-15), Ie = 2 А, 500000 циклів (вихід) | 30 Вт (DC-13), Ie = 1.25 А, 500000 циклів (вихід) |
| Електромагнітна сумісність | електростатичний розряд, 3, 8 кВ повітря, 6 кВ контакт відповідно до МЕК 61000-4-2 | ланцюг управління: перенапруги (Загальний режим), 1 кВ відповідно до МЕК 61000-4-5 | зв'язок: перенапруги (Загальний режим), 2 кВ відповідно до МЕК 61000-4-5 | релейні виходи та живлення: перенапруги (послідовний режим), 2 кВ відповідно до МЕК 61000-4-5 | релейні виходи та живлення: перенапруги (Загальний режим), 4 кВ відповідно до МЕК 61000-4-5 | випромінювані радіочастотні поля, 3, 10 В/м відповідно до МЕК 610 |
| Захисна обробка | 12 х 24 годинних циклів відповідно до МЕК 60068-2-30 | 48 h відповідно до МЕК 60070-2-11 | TH відповідно до МЕК 60068 |
| Інструкція користувача | https://www.productinfo.schneider-electric.com/tesys_t_user_guides/8536ib1915-tesys-programmer-instruction-bulletin/English/8536IB1915%20(bookmap)_0000395917.xml |
| Категорія перенапруги | ІІІ |
| Кількість логічних входів | 6 |
| Клеми підключення | ланцюг управління з'єднувач 1 кабель(і) 0.25-2.5 мм² (AWG 24...AWG 14)гнучкий з кабельним наконечником | ланцюг управління з'єднувач 1 кабель(і) 0.2-2.5 мм² (AWG 24...AWG 14)гнучкий без кабельного наконечника | ланцюг управління з'єднувач 1 кабель(і) 0.25-2.5 мм² (AWG 24...AWG 14)гнучкий без кабельного наконечника | ланцюг управління з'єднувач 1 кабель(і) 0.2-2.5 мм² (AWG 24...AWG 14)Твердий без кабельного наконечника | ланцюг управління з'єднувач 2 кабель(і) 0.2-1 мм² (AWG 24...AWG 14)гнучкий з |
| Код сумісності | LTMR |
| Код УКТЗЕД | 8536419090 |
| Країна виробник | Китай |
| Крок підключення | 5.08 мм |
| Максимальна робоча частота | 2 Гц |
| Максимальна робоча швидкість | 1800 цикл/год |
| Маса нетто | 0.53 кг |
| Межі напруги живлення | 20.4-26.24 В ПОСТІЙНИЙ СТРУМ |
| Механічна стійкість | вібрації встановлюється на симетричну рейку: 1 Гн, 5...300 Гц відповідно до МЕК 60068-2-6 | вібрації монтажна пластина: 4 Гн, 5...300 Гц відповідно до МЕК 60068-2-6 | удари напівсинусоїдальне прискорення: 15 Гн за 11 мс відповідно до МЕК 60068-2-27 |
| Мінімальне спотворення ширини імпульсу/тре | IP20 |
| Момент затягування | ланцюг управління: 0.5-0.6 Н.м плоский викрутка 3 мм |
| Назва пристрою | LTMR |
| Назва продукту | TeSys T |
| Номінальний струм запобіжника | 4 А gG для вихід | 0.5 А gG для ланцюг управління |
| Область застосування продукту | спостереження і контроль за обладнанням |
| Поточний стан 0 гарантовано | логічний вхід: < 5 В і <= 15 мА для 5 мс |
| Поточний стан 1 гарантовано | логічний вхід: < 15 В і 2...15 мА для 15 мс |
| Протокол порту обміну даними | Modbus |
| Робоча температура навколишнього середови | -20-60 °C |
| Сертифікація виробу | DNV | EAC | ABS | BV | CSA | UL | RINA | RMRoS | CCC | GL | KERI | LROS (Lloyds реєстр судноплавства) | NOM | ATEX | C-Tick |
| Споживання струму | 56...127 мА |
| Стандарти | IACS E10 | EN 60947-4-1 | UL 508 | CSA C22.2 № 14 | МЕК 60947-4-1 |
| Стійкість до струму КЗ | 100 кА відповідно до МЕК 60947-4-1 |
| Струм навантаження | 5 А на 250 В змінний струм для логічний вихід | 5 А на 30 В ПОСТІЙНИЙ СТРУМ для логічний вихід |
| Ступінь забруднення | 3 |
| Температура навколишнього повітря для збер | -40-80 °C |
| Тип вимірювання | середній струм Iavg | струм замикання на землю | фазні струми I1, I2, I3 RMS | струм небалансу | температура |
| Тип виробу або компоненту | контролер двигуна |
| Тип діагностики для мережі та машини | лічильник напрацювання/час роботи | інформація про історію відключень | лічильники відключень замикань на фазу і землю | запис несправності | час очікування після спрацьов. від перевантаж. | залишковий час роботи до відкл. від перевантаж. | інформація про контекст відключення | струм і час пуску | запис події | запис команд керування двигуном |
| Тип захисту | перекіс фаз | блокування ротора | зміна коефіцієнта потужності | коливання навантаження | перевантаження | перевантаження (тривалий час) | обрив фази | тепловий захист | Захист від теплового перевантаження | захист від витоків струму на землю | захист від зворотної полярності |
| Тип контакту та з'єднання | 1 нормально відкритий + 1 нормально закритий сигнал несправності | 3 нормально відкритих |
| Тип шини | Modbus 2-провідний RS 485 інтерфейс , звертаючись до 1...247, швидкість передачі 1.2...19.2 кбіт/с, RJ45 з 2 екрановані виті пари | Modbus 2-провідний RS 485 інтерфейс , звертаючись до 1...247, швидкість передачі 1.2...19.2 кбіт/с, блок контактів з 2 екрановані виті пари |
| Точність вимірювання | 5...15 % внутрішнє вимірювання струму замикання на землю | 1 % напруга (100...830 V) | 3 % коефіцієнт потужності | 5 % зовнішній вимір струму замикання на землю | +/- 30 хв/рік внутрішній годинник | 0,02 температура | 1 % струм | 5 % активна та реактивна потужність |
| Ширина | 91 мм |
| Штрих-код | b3389119404624 |
