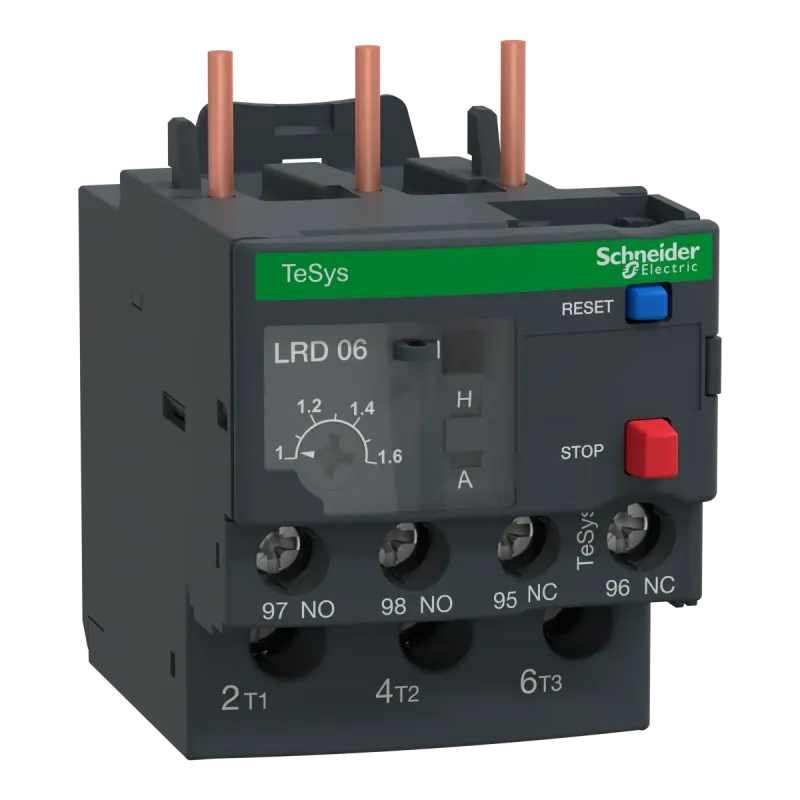

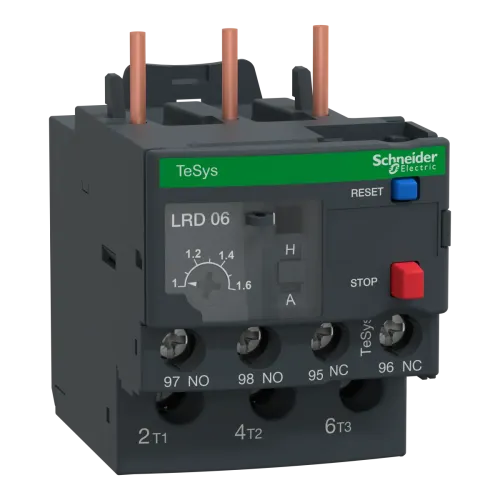

ТОПTESYS D09-38 ТЕПЛ. РЕЛЕ CL20 1-1.6A
- Виробник: Schneider Electric
- Модель: LRD06L
- В наявності
₴3854.82
Без податку: ₴3212.35
ТЕПЛОВЕ РЕЛЕ TESYS D09-38 CL20 1-1.6A
| Specifications | |
|---|---|
| [Ith] умовний тепловий струм у відкритому вик | 5 А для схема сигналізації |
| [Ue] номінальна робоча напруга | 690 В змінний струм 0...400 Гц для коло подачі живлення відповідно до МЕК 60947-4-1 |
| [Ui] номінальна напруга ізоляції | коло подачі живлення: 600 В відповідно до CSA | коло подачі живлення: 600 В відповідно до UL | коло подачі живлення: 690 В відповідно до МЕК 60947-4-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 66 мм |
| Глибина | 76 мм |
| Допустимий струм | 3 А на 120 В AC-15 для схема сигналізації | 0.22 А на 125 В DC-13 для схема сигналізації |
| Електрична міцність ізоляції | 1.89 кВ на 50 Гц відповідно до МЕК 60947-1 |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=1672545 |
| Клас теплового перевантаження | клас 20 відповідно до МЕК 60947-4-1 |
| Клеми підключення | ланцюг управління: Гвинтовий затискач 2 кабель(і) 1-2.5 мм² гнучкий без кабельного наконечника | ланцюг управління: Гвинтовий затискач 2 кабель(і) 1-2.5 мм² гнучкий з кабельним наконечником | ланцюг управління: Гвинтовий затискач 2 кабель(і) 1-2.5 мм² Твердий без кабельного наконечника | коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1.5-10 мм² гнучкий без кабельного наконечника | коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1-4 мм² гнучкий з кабельним наконечником | коло подачі жи |
| Кліматична стійкість | відповідно до IACS E10 |
| Код сумісності | LRD |
| Код УКТЗЕД | 8536490090 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| Країна виробник | Таїланд |
| Маса нетто | 0.144 кг |
| Межі регулювання теплового захисту | 1-1.6 А |
| Механічна стійкість | удари: 15 Гн за 11 мс відповідно до МЕК 60068-2-7 | вібрації: 3 ГН відповідно до МЕК 60068-2-6 |
| Момент затягування | ланцюг управління: 1.7 Н.м - на Гвинтовий затискач | коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач |
| Монтажна опора | пластина, зі спеціальними аксесуарами | рейка, зі спеціальними аксесуарами | під контактор |
| Назва пристрою | LRD |
| Назва продукту | TeSys LRD | TeSys Deca |
| Номінальний струм запобіжника | 4 А gG для схема сигналізації | 4 А BS для схема сигналізації |
| Область застосування реле | захист двигуна |
| Поріг відключення | 1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1 |
| Робоча температура навколишнього середови | -20-60 °C без заниження відповідно до МЕК 60947-4-1 |
| Сертифікація виробу | IEC | UL | CSA | EAC | ABS | ATEX INERIS | UKCA |
| Стандарти | МЕК 60947-4-1 | МЕК 60947-5-1 | UL 60947-4-1 | UL 60947-5-1 | CSA C22.2 № 60947-4-1 | CSA C22.2 № 60947-5-1 | EN 50495 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Сумісність продуктів | LC1D25 | LC1D09 | LC1D32 | LC1D12 | LC1D18 | LC1D38 |
| Температура навколишнього повітря для збер | -60-70 °C |
| Температурна компенсація | -20-60 °C |
| Тип виробу або компоненту | диференціальне теплове реле перевантаження |
| Тип керування | Червоний Кнопковий вимикач зупинка | блакитний Кнопковий вимикач скидання |
| Тип мережі | змінний струм | ПОСТІЙНИЙ СТРУМ |
| Частота мережі | 0...400 Гц |
| Чутливість до розриву фази | струм відключення 130 % від Ir на двох фазах, остання на 0 |
| Ширина | 45 мм |
| Штрих-код | b3606480609541 |
