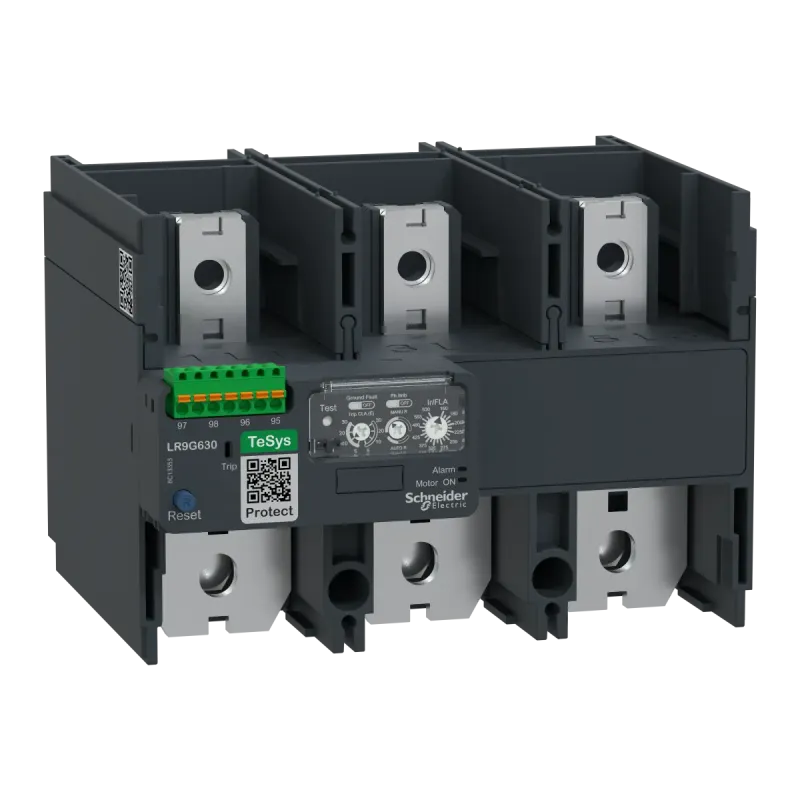

ТОПРЕЛЕ ПЕРЕВАНТАЖЕННЯ TESYS G 150-630А
- Виробник: Schneider Electric
- Модель: LR9G630
- В наявності
₴29174.75
Без податку: ₴24312.29
РЕЛЕ ПЕРЕВАНТАЖЕННЯ TESYS G 150-630А
| Specifications | |
|---|---|
| [Ith] умовний тепловий струм у відкритому вик | 5 А |
| [Uc] напруга схеми керування | 24...500 В змінний струм 50/60 Гц | 24...250 В ПОСТІЙНИЙ СТРУМ |
| [Ue] номінальна робоча напруга | 1000 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| 360 view | https://visuals.se.com/LR9G630_360VH/20211216T0127/360 |
| COS | 19GP-INDCTI |
| How to video | https://www.youtube.com/watch?v=gUA2ULVlKQY |
| Виробник | Schneider Electric |
| Висота | 148 мм |
| Глибина | 186 мм |
| Допустима температура довкілля навколо при | -40-60 °C при Uc |
| Електромагнітна сумісність | Електромагнітна стійкість conforming to МЕК 60947-4-1 | випробування на емісію критерії A conforming to МЕК 60947-4-1 | стійкість до радіоелектронних перешкод - test level: 20 В/м conforming to МЕК 61000-4-3 | тест на стійкість до перепадів та переривань напруги conforming to SEMI F47 |
| Захисна обробка | TH |
| Інструкція користувача | https://www.productinfo.schneider-electric.com/tesysgigainstallationguide/ |
| Категорія перенапруги | ІІІ |
| Клас теплового перевантаження | клас 5E...30E відповідно до МЕК 60947-4-1 |
| Клеми підключення | коло подачі живлення: планка - переріз шини: 50 x 10 мм | коло подачі живлення: наконечники-кільцеві клеми 1 300-300 мм² | ланцюг управління: Задвигаються 1 0.2-2.5 мм² - жорсткість кабелю: Твердий багатожильний без кабельного наконечника | ланцюг управління: Задвигаються 1 0.25-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником | ланцюг управління: Задвигаються 2 0.5-1.0 мм² з кабельним наконечником |
| Код УКТЗЕД | 8536490090 |
| Колір | темно-сірий |
| Країна виробник | Китай |
| Маса нетто | 2.67 кг |
| Межі регулювання теплового захисту | 160-630 А |
| Механічна зносостійкість | 7000 циклів |
| Механічна стійкість | вібрації 5-300 Гц 6 gn контактор розімкнений | удари 15 gn 11 мс контактор замкнутий |
| Місцева сигналізація | СВІТЛОДІОД | Індикатор спрацювання |
| Момент затягування | 58 Н.м |
| Монтажна опора | безпосередньо на контактор | пластина |
| Назва пристрою | LR9G |
| Назва продукту | TeSys LRG |
| Область застосування реле | захист двигуна |
| Перезавантаження | автоматичне скидання | інструкція |
| Поріг відключення | 1.125 +/- 0.07 In відповідно до МЕК 60947-4-1 |
| Робоча температура навколишнього середови | -25-60 °C |
| Сертифікація виробу | Схема CB | CCC | cULus | UKCA | ATEX | EU-RO-MR by DNV-GL | EAC |
| Стандарти | МЕК 60947-4-1 | МЕК 60947-5-1 | UL 60947-4-1 | CSA C22.2 № 60947-4-1 | JIS C8201-4-1 | JIS C8201-5-1 |
| Стійкість до імпульсних перенапруг | 4 кВ |
| Ступінь захисту | IP2x Передня панель з кожухами відповідно до МЕК 60529 | IP2x Передня панель з кожухами відповідно до VDE 0106 |
| Температура навколишнього повітря для збер | -60-80 °C |
| Температура середовища при транспортуванн | -25-60 °C |
| Тип виробу або компоненту | електронне теплове реле перевантаження |
| Тип захисту | захист від замикання на землю - регулювання часу спрацьовування: 0-1 с - для ланцюг сигналізації відповідно до МЕК 60947-4-1 | захист від замикання на землю - регулювання часу спрацьовування: 0-1 с - для ланцюг сигналізації відповідно до UL 60947-4-1 | обрив фази - регулювання часу спрацьовування: 0-4 с - для ланцюг сигналізації | перекіс фаз - регулювання часу спрацьовування: 0-5 с - для ланцюг сигналізації відповідно до МЕК 60947-4-1 | перекіс фаз - регулювання часу спрацьовування: 0-5 с - для |
| Тип контакту та з'єднання | 1 нормально відкритий + 1 нормально закритий |
| Тип мережі | змінний струм |
| Частота мережі | 30...60 Гц | 100 Гц |
| Ширина | 211 мм |
| Штрих-код | b3606481912589 |
