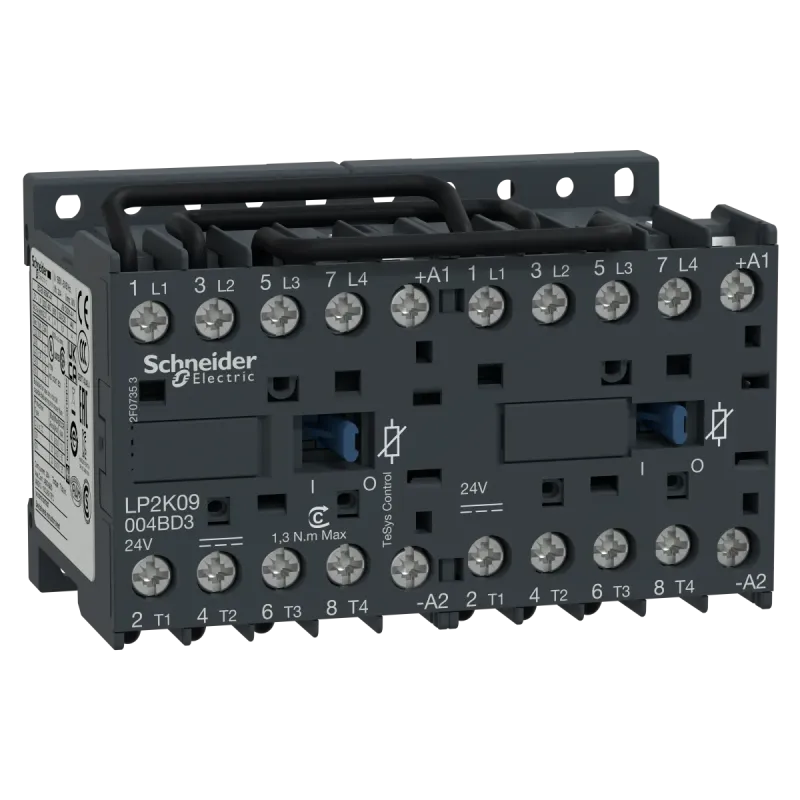

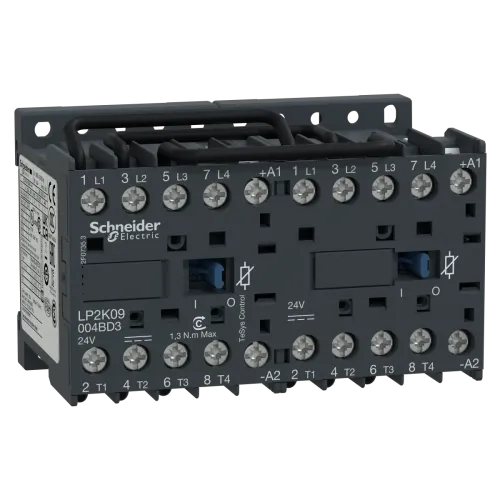

ТОПКОНТ.РЕВЕРС TESYS K 4Р 4НО 20A-AC1, =24В
- Виробник: Schneider Electric
- Модель: LP2K09004BD3
- В наявності
₴7969.48
Без податку: ₴6641.23
КОНТ.РЕВЕРС TESYS K 4Р 4НО 20A-AC1, =24В
| Specifications | |
|---|---|
| [Icw] номінальний короткочасно допустимий ст | 90 А на <50 °C - 1 с для коло подачі живлення | 85 А на <50 °C - 5 с для коло подачі живлення | 80 А на <50 °C - 10 с для коло подачі живлення | 60 А на <50 °C - 30 с для коло подачі живлення | 45 А на <50 °C - 1 хв для коло подачі живлення | 40 А на <50 °C - 3 хв для коло подачі живлення | 20 А на <50 °C - >= 15 хв для коло подачі живлення |
| [Ie] номінальний робочий струм | 20 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення |
| [Ith] умовний тепловий струм у відкритому вик | 20 А (на 60 °C) для коло подачі живлення |
| [Uc] напруга схеми керування | 24 В ПОСТІЙНИЙ СТРУМ |
| [Ue] номінальна робоча напруга | коло подачі живлення: 690 В змінний струм 50/60 Гц |
| [Ui] номінальна напруга ізоляції | коло подачі живлення: 600 В відповідно до UL 508 | коло подачі живлення: 690 В відповідно до МЕК 60947-4-1 | коло подачі живлення: 600 В відповідно до CSA C22.2 № 14 |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 58 мм |
| Висота над рівнем моря | 2000 m без зниження номінальних характеристик |
| Вогнестійкість | V1 відповідно до UL 94 | вимога 2 відповідно до NF F 16-101 | вимога 2 відповідно до NF F 16-102 |
| Глибина | 57 мм |
| Електрична зносостійкість | 0.16 мільйонів циклів 20 А AC-1 на Ue <= 690 В |
| Застосування контактора | резистивне навантаження |
| Захисна обробка | TC відповідно до МЕК 60068 | TC відповідно до DIN 50016 |
| Категорія застосування | AC-1 |
| Категорія перенапруги | ІІІ |
| Клеми підключення | Гвинтовий затискач 1 кабель(і) 1.5-4 мм²Твердий | Гвинтовий затискач 1 кабель(і) 0.75-4 мм²гнучкий без кабельного наконечника | Гвинтовий затискач 1 кабель(і) 0.34-2.5 мм²гнучкий з кабельним наконечником | Гвинтовий затискач 2 кабель(і) 1.5-4 мм²Твердий | Гвинтовий затискач 2 кабель(і) 0.75-4 мм²гнучкий без кабельного наконечника | Гвинтовий затискач 2 кабель(і) 0.34-1.5 мм²гнучкий з кабельним наконечником |
| Код сумісності | LP2K |
| Код УКТЗЕД | 8536490090 |
| Компонування полюсного контакту | 4 НІ |
| Країна виробник | Франція |
| Максимальна робоча швидкість | 3600 цикл/год |
| Маса нетто | 0.48 кг |
| Межі напруги ланцюга керування | робочий: 0.8...1.15 Uc (на <50 °C) | випадання: 0,1...0,75 Uc (на <50 °C) |
| Механічна зносостійкість | 5 мільйонів циклів |
| Механічна стійкість | удари контактор замкнутий, по осі Z: 15 Гн за 11 мс відповідно до МЕК 60068-2-27 | удари контактор розімкнений, по осі Z: 10 Гн протягом 11 мс відповідно до МЕК 60068-2-27 | вібрації контактор замкнутий: 4 Гн, 5...300 Гц відповідно до МЕК 60068-2-6 | вібрації контактор розімкнений: 2 Гн, 5...300 Гц відповідно до МЕК 60068-2-6 | удари контактор розімкнений, по осі X: 10 Гн протягом 11 мс відповідно до МЕК 60068-2-27 | удари контактор розімкнений, по осі Y: 6 Gn за 11 мс відповідно до МЕК 60068-2- |
| Момент затягування | 0.8-1.3 Н.м - на Гвинтовий затискач Philips № 2 | 0.8-1.3 Н.м - на Гвинтовий затискач плоский Ø 6 мм | 0.8-1.3 Н.м - на Гвинтовий затискач хрестоподібний № 2 |
| Монтажна опора | пластина | рейка |
| Назва пристрою | LP2K |
| Назва продукту | TeSys K |
| Номінальна вмикаюча здатність [Irms] | 110 А змінний струм для коло подачі живлення відповідно до МЕК 60947 |
| Номінальна здатність відключення | 110 А на 220...230 В відповідно до МЕК 60947 | 110 А на 380...400 В відповідно до МЕК 60947 | 110 А на 415 В відповідно до МЕК 60947 | 110 А на 440 В відповідно до МЕК 60947 | 80 А на 500 В відповідно до МЕК 60947 | 70 А на 660...690 В відповідно до МЕК 60947 |
| Номінальний струм запобіжника | 25 А gG на <= 440 В для коло подачі живлення | 25 А aM для коло подачі живлення |
| Область застосування продукту | Контроль |
| Опис виробу | з реверсивною силовою шиною в зборі |
| Опис полюсів | 4P |
| Пускова потужність [Вт] | 3-3 В (на 20 °C) |
| Рівень надійності безпеки | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 | B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Робоча температура навколишнього середови | -25-50 °C |
| Робочий час | 30...40 мс котушка під напругою і замикання НЗ | 10 мс знеструмлення котушки і розмикання НЗ |
| Розсіювання потужності | 3-3 В |
| Середній імпеданс | 3 мОм - Ith 20 А 50 Гц для коло подачі живлення |
| Сертифікація виробу | Схема CB | CCC | UL | CSA | EAC | CE | UKCA |
| Стандарти | МЕК 60947-4-1 | GB/T 14048.4 | UL 60947-4-1 | CSA C22.2 № 60947-4-1 | JIS C8201-4-1 |
| Ступінь захисту | IP20 відповідно до VDE 0106 |
| Температура навколишнього повітря для збер | -50-80 °C |
| Технологія катушки | вбуд. 2-направлений діод. обмежувач пік. навантажень |
| Тип взаємоблокування | механічні |
| Тип виробу або компоненту | перемикаючий контактор |
| Тип схеми керування | Постійний струм стандартний |
| Утримувана споживана потужність [Вт] | 3-3 В на 20 °C |
| Ширина | 90 мм |
| Штрих-код | b3389110497830 |
