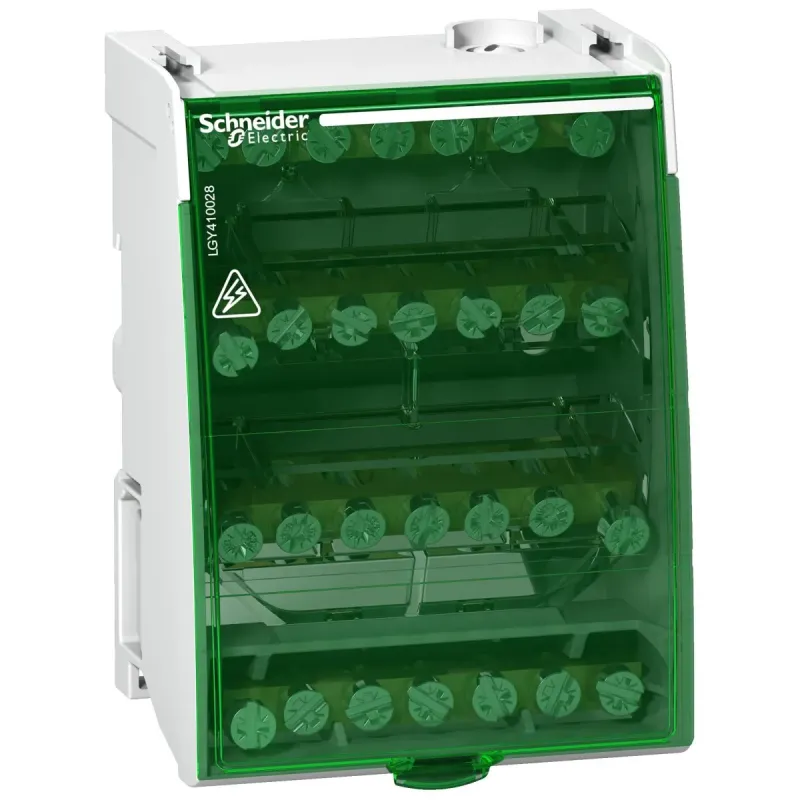

ТОПРОЗПОД. БЛОК LINERGY DS 4П 100А 4х7ПР.
- Виробник: Schneider Electric
- Модель: LGY410028
- В наявності
Гвинтові розподільні блоки Linergy DS можна встановити на стандартну DIN-рейку або на монтажну пластину. Вони призначені для 4P інсталяцій. Кількість полюсів 4. Загальна кількість підключення 28 роз'ємів (4х7). Номінальний робочий струм Ie 100A. Номінальний піковий витримуваний струм Ipk/60 мс становить 14 кОм, Ipk/-мс — 24 кОм. Номінальне витримуване значення короткочасного струму Icw згідно з МЕК 60947-7-1 становить 3 кА мс/1с. Ширина з кроком 9 мм становить 8. Містить клеми діаметром 2x7,5 мм, 5x5,5 мм. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 8 кВ. Номінальна робоча напруга Ue становить 230 В змінного струму (Ph/N), 440 В змінного струму (Ph/Ph). Робоча частота 50 Гц або 60 Гц. Ступінь забруднення 3. Категорія перенапруги III. Відповідно до стандарту МЕК 60947-1 діелектрична стійкість становить 2500 В змінного струму. Розміри: (В) 100 мм x (Ш) 71 мм x (Г) 50,5 мм. Вага 210г. Робоча температура від -25°C до +55°C. Відповідають стандартам МЕК 60947-7-1 і МЕК 61439-1 & 2.
| Specifications | |
|---|---|
| [Icw] номінальний короткочасно допустимий ст | 3 кА для 1 с |
| [Ie] номінальний робочий струм | 100 А на 40 °C |
| [In] номінальний струм | 100 А на 40 °C |
| [Ipk] номінальний ударний струм | 24 кА |
| [Ue] номінальна робоча напруга | 230 В змінний струм Ph/N | 440 В змінний струм Ph/Ph |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| COS | 19GP-SMBFDT |
| Виробник | Schneider Electric |
| Висота | 100 мм |
| Глибина | 50.5 мм |
| Електрична міцність ізоляції | 2500 В |
| Категорія перенапруги | ІІІ |
| Кількість модулів Ш = 9 мм | 8 |
| Клеми підключення | живлення Гвинтовий затискач 2 кабель(і) 2.5-25 мм² жорсткий | живлення Гвинтовий затискач 2 кабель(і) 1.5-16 мм² гнучкий з кабельним наконечником | розподіл Гвинтовий затискач 5 кабель(і) 1.5-16 мм² жорсткий | розподіл Гвинтовий затискач 5 кабель(і) 1.5-10 мм² гнучкий з кабельним наконечником |
| Код УКТЗЕД | 8536900190 |
| Колір | Білий (RAL 9003) |
| Країна виробник | Туніс |
| Маса нетто | 0.21 кг |
| Момент затягування | живлення: 2-2 Н.м плоский викрутка 7.5 мм | живлення: 2-2 Н.м PZ2 викрутка 7.5 мм | розподіл: 2-2 Н.м плоский викрутка 5.5 мм | розподіл: 2-2 Н.м PZ2 викрутка 5.5 мм |
| Монтажна опора | DIN-рейка |
| Назва продукту | Linergy DS |
| Опис полюсів | 4P |
| Робоча температура навколишнього середови | -25-55 °C |
| Розподільчий блок відводів | 4 x 7 отворів |
| Сегмент ринку | малий комерційний |
| Стандарти | МЕК 61439-1 | МЕК 60947-7-1 |
| Ступінь забруднення | 3 |
| Сумісність продуктів | Просторові корпуси |
| Сумісність серії | Prisma G | Prisma P | Prisma PH | Prisma Упаковка | Spacial | Kaedra | Pragma | TeSys | ComPact |
| Тип виробу або компоненту | розподільний блок |
| Ширина | 71 мм |
| Штрих-код | b3606480542084 |
