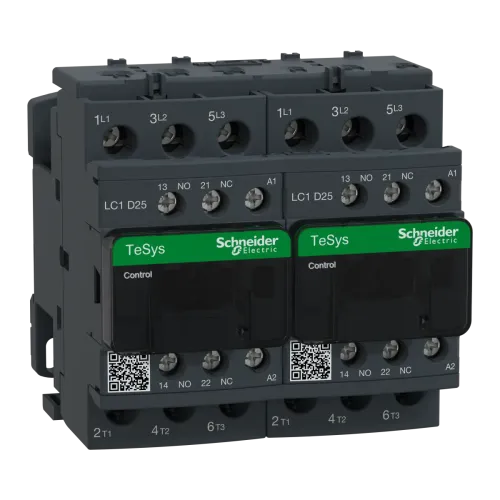

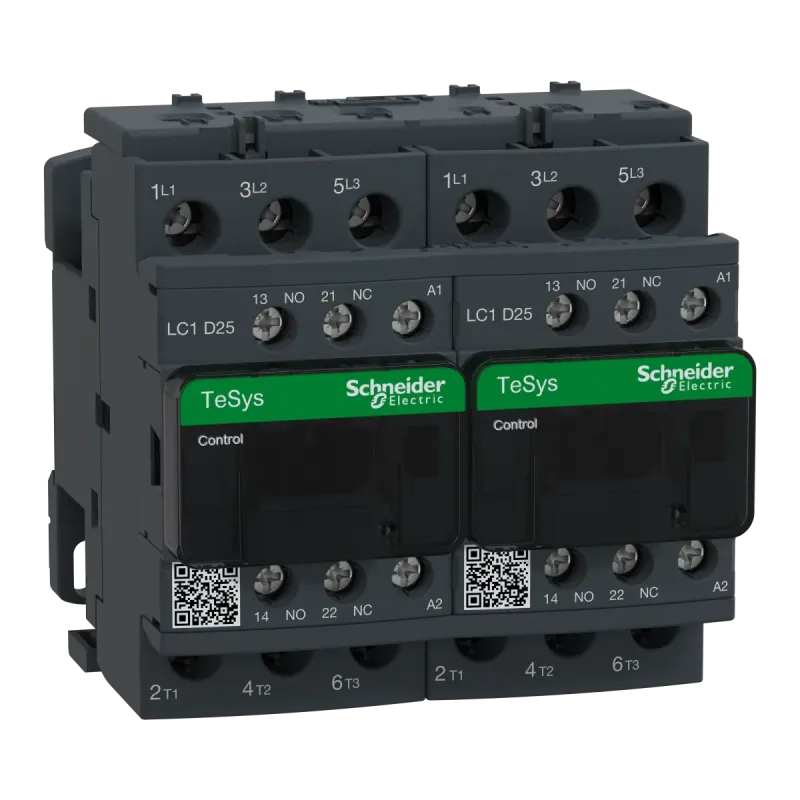

ТОПКОНТАКТОР РЕВ.3Р,25A,НО+НЗ,230В 50/60Гц
- Виробник: Schneider Electric
- Модель: LC2D25P7
- В наявності
₴10749.77
Без податку: ₴8958.14
КОНТАКТОР РЕВ.3Р,25A,НО+НЗ,230В 50/60Гц
| Specifications | |
|---|---|
| [Icw] номінальний короткочасно допустимий ст | 50 А на <40 °C - 10 хв для коло подачі живлення | 120 А на <40 °C - 1 хв для коло подачі живлення | 240 А на <40 °C - 10 с для коло подачі живлення | 380 А на <40 °C - 1 с для коло подачі живлення | 100 А - 1 с для схема сигналізації | 120 А - 500 мс для схема сигналізації | 140 А - 100 мс для схема сигналізації |
| [Ie] номінальний робочий струм | 25 А (на < 60 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення | 40 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення |
| [Ith] умовний тепловий струм у відкритому вик | 10 А (на 60 °C) для схема сигналізації | 40 А (на 60 °C) для коло подачі живлення |
| [Uc] напруга схеми керування | 230 В змінний струм 50/60 Гц |
| [Ue] номінальна робоча напруга | коло подачі живлення: <= 690 В змінний струм 25...400 Гц | коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ |
| [Ui] номінальна напруга ізоляції | коло подачі живлення: 690 В відповідно до МЕК 60947-4-1 | коло подачі живлення: 600 В CSA сертифікований | коло подачі живлення: 600 В UL сертифікований | схема сигналізації: 690 В відповідно до МЕК 60947-1 | схема сигналізації: 600 В CSA сертифікований | схема сигналізації: 600 В UL сертифікований |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947 |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 85 мм |
| Висота над рівнем моря | 0...3000 m |
| Вогнестійкість | V1 відповідно до UL 94 | 850 °C відповідно до МЕК 60695-2-1 |
| Глибина | 92 мм |
| Діапазон потужності | 4-6 кВт в200-240 В 3 фази | 7-11 кВт в380-440 В 3 фази | 7-11 кВт в480-500 В 3 фази |
| Електрична зносостійкість | 1.65 мільйонів циклів 25 А AC-3 на Ue <= 440 В | 1.4 мільйонів циклів 40 А AC-1 на Ue <= 440 В | 1.65 мільйонів циклів 25 А AC-3e на Ue <= 440 В |
| Застосування контактора | управління двигуном | резистивне навантаження |
| Захисна кришка | з |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Категорія застосування | AC-1 | AC-3 | AC-3e |
| Категорія перенапруги | ІІІ |
| Клеми підключення | ланцюг управління Гвинтовий затискач 1 кабель(і) 1-4 мм²гнучкий без кабельного наконечника | ланцюг управління Гвинтовий затискач 2 кабель(і) 1-4 мм²гнучкий без кабельного наконечника | ланцюг управління Гвинтовий затискач 1 кабель(і) 1-4 мм²гнучкий з кабельним наконечником | ланцюг управління Гвинтовий затискач 2 кабель(і) 1-2.5 мм²гнучкий з кабельним наконечником | ланцюг управління Гвинтовий затискач 1 кабель(і) 1-4 мм²Твердий | ланцюг управління Гвинтовий затискач 2 кабель(і) 1-4 мм²Твердий |
| Кліматична стійкість | відповідно до IACS E10 | відповідно до МЕК 60947-1 додаток Q категорія D |
| Код сумісності | LC2D |
| Код УКТЗЕД | 8536490090 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| Компонування полюсного контакту | 3 NO (ГЕРМЕТИЧНИЙ) |
| Країна виробник | Франція |
| Максимальна робоча швидкість | 3600 цикл/год на < 60 °C |
| Маса нетто | 0.787 кг |
| Межі напруги ланцюга керування | 0.3...0.6 Uc (-40-70 °C):випадання змінний струм 50/60 Гц | 0.8...1.1 Uc (-40-60 °C):робочий змінний струм 50 Гц | 0.85...1.1 Uc (-40-60 °C):робочий змінний струм 60 Гц | 1...1.1 Uc (60-70 °C):робочий змінний струм 50/60 Гц |
| Механічна зносостійкість | 15 мільйонів циклів |
| Механічна стійкість | вібрації контактор розімкнено: 2 Гн, 5...300 Гц | вібрації контактор замкнутий: 4 Гн, 5...300 Гц | удари контактор замкнутий: 15 Гн за 11 мс | удари контактор розімкнено: 8 Гн за 11 мс |
| Мінімальна напруга перемикання | 17 В для схема сигналізації |
| Мінімальний струм перемикання | 5 мА для схема сигналізації |
| Момент затягування | ланцюг управління: 1.7 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм | ланцюг управління: 1.7 Н.м - на Гвинтовий затискач - з викруткою Philips № 2 | коло подачі живлення: 2.5 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм | коло подачі живлення: 2.5 Н.м - на Гвинтовий затискач - з викруткою Philips № 2 | ланцюг управління: 1.7 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 | коло подачі живлення: 2.5 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Монтажна опора | рейка | пластина |
| Назва пристрою | LC2D |
| Назва продукту | TeSys D | TeSys Deca |
| Напруга катушки контактора | 230 В Змінний струм стандартний |
| Номінальна вмикаюча здатність [Irms] | 140 А змінний струм для схема сигналізації відповідно до МЕК 60947-5-1 | 250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1 | 450 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальна здатність відключення | 450 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальний струм запобіжника | 10 А gG для схема сигналізації відповідно до МЕК 60947-5-1 | 63 А gG на <= 690 В координація тип 1 для коло подачі живлення | 40 А gG на <= 690 В координація тип 2 для коло подачі живлення |
| Опис виробу | з реверсивною силовою шиною в зборі |
| Опис полюсів | 3P |
| Опір ізоляції | > 10 МОм для схема сигналізації |
| Потужність двигуна [к.с.] | 3 к.с на 230/240 В змінний струм 60 Гц для 1 фаза двигуни | 5 к.с на 200/208 В змінний струм 60 Гц для 3 фази двигуни | 2 к.с на 115 В змінний струм 60 Гц для 1 фаза двигуни | 7.5 к.с на 230/240 В змінний струм 60 Гц для 3 фази двигуни | 15 к.с на 460/480 В змінний струм 60 Гц для 3 фази двигуни | 20 к.с на 575/600 В змінний струм 60 Гц для 3 фази двигуни |
| Потужність двигуна [кВт] | 5.5 кВт на 220...230 В змінний струм 50...60 Гц | 11 кВт на 380...400 В змінний струм 50...60 Гц | 11 кВт на 415 В змінний струм 50...60 Гц | 11 кВт на 440 В змінний струм 50...60 Гц | 15 кВт на 500 В змінний струм 50...60 Гц | 15 кВт на 660...690 В змінний струм 50...60 Гц |
| Пускова потужність [ВА] | 70-70 В·А 60 Гц cos phi 0.75 (на 20 °C) | 70-70 В·А 50 Гц cos phi 0.75 (на 20 °C) |
| Рівень надійності безпеки | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 | B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Робоча температура навколишнього середови | -40-60 °C | 60-70 °C зі зниженням |
| Робочий час | 12...22 мс закриття | 4...19 мс відкриття |
| Розсіювана потужність на полюс | 1.25 В AC-3 | 3.2 В AC-1 | 1.25 В AC-3e |
| Розсіювання потужності | 2-3 В на 50/60 Гц |
| Середній імпеданс | 2 мОм - Ith 40 А 50 Гц для коло подачі живлення |
| Сертифікація виробу | DNV | CSA | CCC | UL | GL | LROS (Lloyds реєстр судноплавства) | BV | RINA | GOST | UKCA | CB |
| Стандарти | CSA C22.2 № 14 | EN 60947-4-1 | EN 60947-5-1 | МЕК 60947-4-1 | МЕК 60947-5-1 | UL 508 | МЕК 60335-1 |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Сумісність контакту | M2 |
| Температура навколишнього повітря для збер | -60-80 °C |
| Технологія катушки | без вбудованого модуля придушення |
| Тип взаємоблокування | механічні |
| Тип виробу або компоненту | реверсивний контактор |
| Тип допоміжних контактів | тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1 | тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1 |
| Тип пускача двигуна | реверсивний контактор |
| Тип схеми керування | Змінний струм на 50/60 Гц |
| Утримувана споживана потужність [ВА] | 7.5-7.5 В·А 60 Гц cos phi 0.3 (на 20 °C) | 7-7 В·А 50 Гц cos phi 0.3 (на 20 °C) |
| Час не перекриття контактів | 1.5 мс при знеструмленні між NC та NO контактом | 1.5 мс при ввімкненні живлення між NC та NO контактом |
| Частота сигнального ланцюга | 25...400 Гц |
| Ширина | 90 мм |
| Штрих-код | b3389110391275 |
