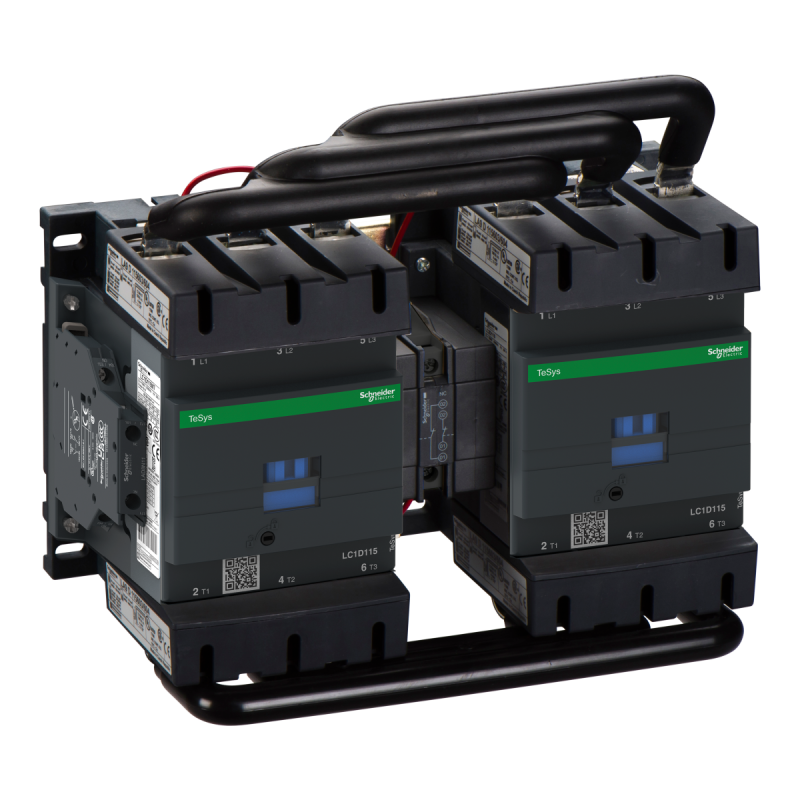

ТОПКОНТАКТОР РЕВ. 115А, ~230В
- Виробник: Schneider Electric
- Модель: LC2D115P7
- В наявності
₴69419.75
Без податку: ₴57849.79
Реверсивний контактор TeSys Deca, 3 полюси (3 NO), для керування двигуном до 115 A/1000 В AC-3 (55 кВт при 400 В). В контактора котушки змінного струму 230 В 50/60 Гц з модулем пригнічення перехідних процесів, вбудованими допоміжними контактами 2NO + 2NC (дзеркально сертифіковані NC), підключення живлення за допомогою гвинтових з’єднувачів, 2 входи, керування за допомогою гвинтових клем. Швидкість роботи до 2400 циклів/год і навколишнього середовища до 60°C він забезпечує високу надійність і довговічність. Компактний (ширина 266 мм), монтаж на 2 DIN-рейки або кріплення гвинтами. З попередньо підключеними реверсивними з’єднаннями живлення, механічним та електричним блокуванням. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).
| Specifications | |
|---|---|
| [Icw] номінальний короткочасно допустимий ст | 250 А на <40 °C - 10 хв для коло подачі живлення | 550 А на <40 °C - 1 хв для коло подачі живлення | 950 А на <40 °C - 10 с для коло подачі живлення | 1100 А на <40 °C - 1 с для коло подачі живлення | 100 А - 1 с для схема сигналізації | 120 А - 500 мс для схема сигналізації | 140 А - 100 мс для схема сигналізації |
| [Ie] номінальний робочий струм | 200 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення | 115 А (на < 60 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення |
| [Ith] умовний тепловий струм у відкритому вик | 200 А (на 60 °C) для коло подачі живлення |
| [Uc] напруга схеми керування | 230 В змінний струм 50/60 Гц |
| [Ue] номінальна робоча напруга | коло подачі живлення: <= 1000 В змінний струм 25...400 Гц | коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ |
| [Ui] номінальна напруга ізоляції | коло подачі живлення: 600 В CSA сертифікований | коло подачі живлення: 600 В UL сертифікований | схема сигналізації: 690 В відповідно до МЕК 60947-1 | схема сигналізації: 600 В CSA сертифікований | схема сигналізації: 600 В UL сертифікований | коло подачі живлення: 1000 В відповідно до МЕК 60947-4-1 |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947 |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 158 мм |
| Висота над рівнем моря | 0...3000 m |
| Вогнестійкість | V1 відповідно до UL 94 | 850 °C відповідно до МЕК 60695-2-1 |
| Глибина | 148 мм |
| Діапазон потужності | 30-50 кВт в200-240 В 3 фази | 55-100 кВт в380-440 В 3 фази | 55-100 кВт в480-500 В 3 фази |
| Електрична зносостійкість | 0.8 мільйонів циклів 200 А AC-1 в Ue <= 440 В | 0.95 мільйонів циклів 115 А AC-3 в Ue <= 440 В | 0.95 мільйонів циклів 115 А AC-3e в Ue <= 440 В |
| Застосування контактора | резистивне навантаження | управління двигуном |
| Захисна кришка | з |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Категорія застосування | AC-1 | AC-3 | AC-3e |
| Категорія перенапруги | ІІІ |
| Клеми підключення | ланцюг управління Гвинтовий затискач 2 кабель(і) 1-2.5 мм²гнучкий з кабельним наконечником | ланцюг управління Гвинтовий затискач 1 кабель(і) 1-2.5 мм²гнучкий без кабельного наконечника | ланцюг управління Гвинтовий затискач 2 кабель(і) 1-2.5 мм²гнучкий без кабельного наконечника | ланцюг управління Гвинтовий затискач 1 кабель(і) 1-2.5 мм²гнучкий з кабельним наконечником | ланцюг управління Гвинтовий затискач 1 кабель(і) 1-2.5 мм²Твердий без кабельного наконечника | ланцюг управління Гвинтовий з |
| Кліматична стійкість | відповідно до IACS E10 |
| Код сумісності | LC2D |
| Код УКТЗЕД | 8536490090 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| Компонування полюсного контакту | 3 NO (ГЕРМЕТИЧНИЙ) |
| Країна виробник | Чеська Республіка |
| Максимальна робоча швидкість | 2400 цикл/год на < 60 °C |
| Маса нетто | 6.35 кг |
| Межі напруги ланцюга керування | 0,3...0,5 мкФ (55-55 °C):випадання змінний струм 50/60 Гц | 0.8...1.15 Uc (55-55 °C):робочий змінний струм 50/60 Гц |
| Механічна зносостійкість | 8000000 циклів |
| Механічна стійкість | вібрації контактор розімкнено: 2 Гн, 5...300 Гц | вібрації контактор замкнутий: 4 Гн, 5...300 Гц | удари контактор замкнутий: 15 Гн за 11 мс | удари контактор розімкнено: 6 Gn за 11 мс |
| Мінімальна напруга перемикання | 17 В для схема сигналізації |
| Мінімальний струм перемикання | 5 мА для схема сигналізації |
| Момент затягування | ланцюг управління: 1.2 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм | ланцюг управління: 1.2 Н.м - на Гвинтовий затискач - з викруткою Philips № 2 | коло подачі живлення: 12 Н.м - на з'єднувач шестигранна головка гвинта 4 мм | ланцюг управління: 1.2 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Монтажна опора | рейка | пластина |
| Назва пристрою | LC2D |
| Назва продукту | TeSys Deca |
| Напруга катушки контактора | 230 В Змінний струм стандартний |
| Номінальна вмикаюча здатність [Irms] | 140 А змінний струм для схема сигналізації відповідно до МЕК 60947-5-1 | 250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1 | 1260 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальна здатність відключення | 1100 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальний струм запобіжника | 10 А gG для схема сигналізації відповідно до МЕК 60947-5-1 | 250 А gG на <= 690 В координація тип 1 для коло подачі живлення | 200 А gG на <= 690 В координація тип 2 для коло подачі живлення |
| Опис виробу | з реверсивною силовою шиною в зборі |
| Опис полюсів | 3P |
| Опір ізоляції | > 10 МОм для схема сигналізації |
| Потужність двигуна [к.с.] | 30 к.с на 200/208 В змінний струм 60 Гц для 3 фази двигуни | 40 к.с на 230/240 В змінний струм 60 Гц для 3 фази двигуни | 75 к.с на 460/480 В змінний струм 60 Гц для 3 фази двигуни | 100 к.с на 575/600 В змінний струм 60 Гц для 3 фази двигуни |
| Потужність двигуна [кВт] | 30 кВт на 220...230 В змінний струм 50...60 Гц | 55 кВт на 380...400 В змінний струм 50...60 Гц | 59 кВт на 415 В змінний струм 50...60 Гц | 59 кВт на 440 В змінний струм 50...60 Гц | 75 кВт на 500 В змінний струм 50...60 Гц | 80 кВт на 660...690 В змінний струм 50...60 Гц | 65 кВт на 1000 В змінний струм 50...60 Гц |
| Пускова потужність [ВА] | 280-350 В·А 60 Гц cos phi 0.8 (на 20 °C) | 280-350 В·А 50 Гц cos phi 0.8 (на 20 °C) |
| Рівень надійності безпеки | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 | B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Робоча температура навколишнього середови | -40-60 °C | 60-70 °C зі зниженням |
| Робочий час | 20...50 мс закриття | 6...20 мс відкриття |
| Розсіювана потужність на полюс | 24 В AC-1 | 7.9 В AC-3 | 7.9 В AC-3e |
| Розсіювання потужності | 3-8 В на 50/60 Гц |
| Середній імпеданс | 0.6 мОм - Ith 200 А 50 Гц для коло подачі живлення |
| Сертифікація виробу | BV | CCC | CSA | DNV | GL | RINA | UL | EAC | UKCA |
| Стандарти | CSA C22.2 № 14 | EN 60947-4-1 | EN 60947-5-1 | МЕК 60947-4-1 | МЕК 60947-5-1 | UL 508 |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Сумісність контакту | M13 |
| Температура навколишнього повітря для збер | -60-80 °C |
| Технологія катушки | вбуд. 2-направлений діод. обмежувач пік. навантажень |
| Тип взаємоблокування | механічні | Електричний |
| Тип виробу або компоненту | реверсивний контактор |
| Тип допоміжних контактів | тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1 | тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1 |
| Тип пускача двигуна | реверсивний контактор |
| Тип схеми керування | Змінний струм на 50/60 Гц |
| Утримувана споживана потужність [ВА] | 2-18 В·А (на 20 °C) cos phi 0.3 60 Гц | 2-18 В·А (на 20 °C) cos phi 0.3 50 Гц |
| Час не перекриття контактів | 1.5 мс при знеструмленні між NC та NO контактом | 1.5 мс при ввімкненні живлення між NC та NO контактом |
| Частота сигнального ланцюга | 25...400 Гц |
| Ширина | 266 мм |
| Штрих-код | b3389110532456 |
