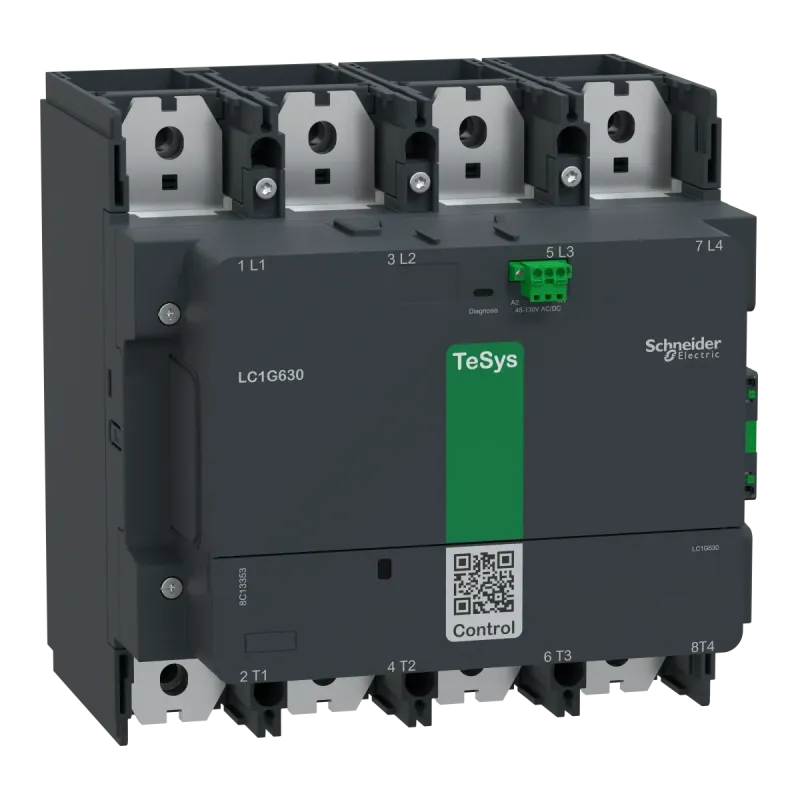

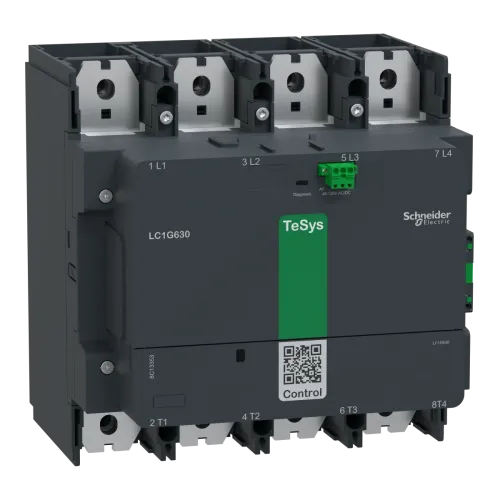

ТОПКОНТАКТОР TESYS G 630A 4P 100-250 AC/DC
- Виробник: Schneider Electric
- Модель: LC1G6304KUEN
- В наявності
₴143571.91
Без податку: ₴119643.26
High power contactor, TeSys Giga 630, 4 pole (4NO), AC-1 <=440V 1050A, standard version, 100…250V wide band AC/DC coil
| Specifications | |
|---|---|
| [Icw] номінальний короткочасно допустимий ст | 5.05 кА - 10 с | 4.4 кА - 30 с | 3.4 кА - 1 хв | 2.2 кА - 3 хв | 1.6 кА - 10 хв |
| [Ie] номінальний робочий струм | 630 А (на < 60 °C) на <= 440 В AC-3 | 1050 А (на < 40 °C) на <= 1000 В AC-1 |
| [Ith] умовний тепловий струм у відкритому вик | 1050 А (на 40 °C) |
| [Uc] напруга схеми керування | 100...250 В змінний струм 50/60 Гц | 100...250 В ПОСТІЙНИЙ СТРУМ |
| [Ue] номінальна робоча напруга | <= 1000 В змінний струм 50/60 Гц | <= 460 В ПОСТІЙНИЙ СТРУМ |
| [Ui] номінальна напруга ізоляції | 1000 В |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| COS | 19GP-INDCTI |
| How to video | https://www.youtube.com/watch?v=9Rhofszexa4 |
| Виробник | Schneider Electric |
| Висота | 284 мм |
| Глибина | 266 мм |
| Допустима температура довкілля навколо при | -40-70 °C при Uc |
| Електрична зносостійкість | 300 циклів AC-1 на Ue 400 В |
| Застосування контактора | перемикання потужності |
| Захисна обробка | TH |
| Інструкція користувача | https://www.productinfo.schneider-electric.com/tesysgigainstallationguide/ |
| Категорія застосування | AC-3 | AC-3e | AC-1 | AC-5a | AC-5b | AC-6a | AC-6b | DC-1 | DC-3 | DC-5 |
| Категорія перенапруги | ІІІ |
| Кількість модулів на ПЛК на ПК | 0 |
| Клеми підключення | коло подачі живлення: планка 2 - переріз шини: 52 x 20 мм | коло подачі живлення: наконечники-кільцеві клеми 1 185-185 мм² | ланцюг управління: Задвигаються 1 0.2-2.5 мм² - жорсткість кабелю: Твердий багатожильний без кабельного наконечника | ланцюг управління: Задвигаються 1 0.25-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником | ланцюг управління: Задвигаються 2 0.5-1.0 мм² з кабельним наконечником | ланцюг управління: Задвигаються 0.75-2.5 мм² - жорсткість кабелю: Твердий багатож |
| Код сумісності | LC1G |
| Код УКТЗЕД | 8536490090 |
| Колір | темно-сірий |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| Компонування полюсного контакту | 4 НІ |
| Країна виробник | Китай |
| Крок підключення | 70 мм |
| Максимальна робоча швидкість | 600 цикл/год AC-3 | 600 цикл/год AC-3e | 300 цикл/год AC-1 |
| Маса нетто | 18 кг |
| Межі напруги ланцюга керування | робочий: 0.8 Uc Min...1.1 Uc Max (на <60 °C) | випадання: 0.1 Uc Max...0.45 Uc Min (на <60 °C) |
| Механічна зносостійкість | 5 мільйонів циклів |
| Механічна стійкість | вібрації 5-300 Гц 2 gn контактор розімкнений | вібрації 5-300 Гц 4 gn контактор замкнутий | удари 10 gn 11 мс контактор розімкнений | удари 15 gn 11 мс контактор замкнутий |
| Момент затягування | 58 Н.м |
| Монтажна опора | пластина |
| Назва пристрою | LC1G |
| Номінальна вмикаюча здатність [Irms] | 7220 А на 440 В |
| Номінальна здатність відключення | 5550 А на 440 В |
| Номінальний струм запобіжника | 630 А aM на <= 440 В для двигун | 500 А aM на <= 690 В для двигун | 1250 А gG на <= 690 В |
| Опис полюсів | 4P |
| Пускова потужність [ВА] | 800-800 В·А |
| Пускова потужність [Вт] | 680 В |
| Робоча температура навколишнього середови | -25-60 °C |
| Робочий час | 40...70 мс закриття | 15...50 мс відкриття |
| Розсіювана потужність на полюс | 70 В AC-1 - Ith 1050 А | 26 В AC-3 - Ith 630 А |
| Середній імпеданс | 0.000065 Ом |
| Сертифікація виробу | Схема CB | CCC | cULus | EAC | CE | UKCA | EU-RO-MR by DNV-GL |
| Стандарти | МЕК 60947-4-1 | МЕК 60947-5-1 | UL 60947-4-1 | CSA C22.2 № 60947-4-1 | JIS C8201-4-1 | JIS C8201-5-1 |
| Ступінь захисту | IP2x Передня панель з кожухами відповідно до МЕК 60529 | IP2x Передня панель з кожухами відповідно до VDE 0106 |
| Температура навколишнього повітря для збер | -60-80 °C |
| Технологія катушки | вбудований двонаправлений піковий обмежувач |
| Тип виробу або компоненту | контактор |
| Утримувана споживана потужність [ВА] | 15.0-15.0 В·А |
| Утримувана споживана потужність [Вт] | 9.5-9.5 В |
| Ширина | 281 мм |
| Штрих-код | b3606481922205 |
