ТОПКОНТАКТОР D
- Виробник: Schneider Electric
- Модель: LC1DWK12M7
- В наявності

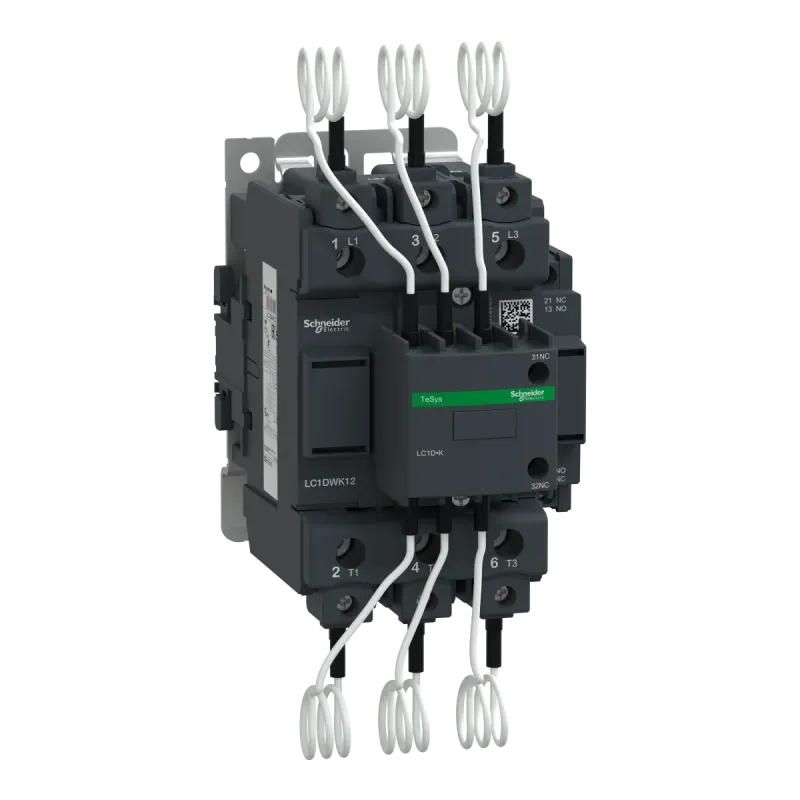

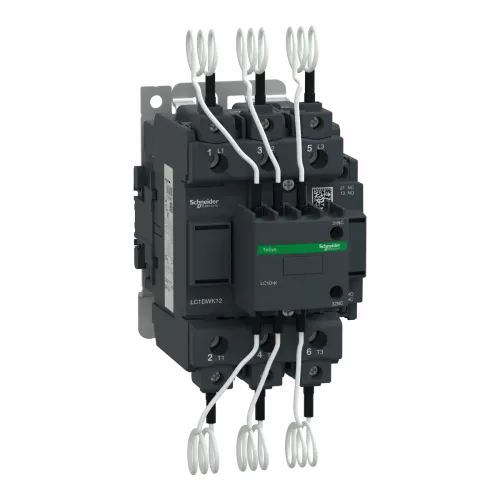

Контактор TeSys Deca, 3 полюси (3 NO), для комутації 3-фазних батарей конденсаторів до 63кВАР при 400V 50Hz (104кВАР при 690V). Котушка змінного струму 220 В 50/60 Гц, миттєві допоміжні контакти 1NO+2NC, із встановленими спереду полюсами раннього вмикання та попередньо підключеними резисторами гасіння коливань для обмеження струму. Швидкість роботи до 240 циклів на годину та робоча температура навколишнього середовища до 60 °C, він забезпечує високу надійність і довговічність. Компактний (ширина 85 мм), монтаж здійснюється на DIN-рейку або кріплення гвинтами. Сертифіковано за кількома стандартами (IEC, UL, CSA) і відповідає стандарту IEC 60831 для конденсаторних установок для компенсації реактивної потужності, продукт Green Premium (RoHS/REACh).
| Specifications | |
|---|---|
| [Uc] напруга схеми керування | 220 В змінний струм 50/60 Гц |
| [Ue] номінальна робоча напруга | коло подачі живлення: 690 В змінний струм 50/60 Гц |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 180 мм |
| Висота над рівнем моря | 0...3000 m |
| Глибина | 154 мм |
| Електрична зносостійкість | 300000 циклів на Ue 400 В | 200000 циклів на Ue 690 В |
| Застосування контактора | корекція коефіцієнта потужності |
| Категорія застосування | AC-6b |
| Клеми підключення | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: Твердий | ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: Твердий | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника | ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником | ланцюг управління: Гвинтов |
| Код сумісності | LC1D |
| Код УКТЗЕД | 8536490090 |
| Компонування допоміжного контакту | 1 нормально відкритий + 2 нормально закритих миттєвий |
| Компонування полюсного контакту | 3 NO (ГЕРМЕТИЧНИЙ) |
| Країна виробник | Чеська Республіка |
| Максимальна робоча швидкість | 240 цикл/год |
| Маса нетто | 1.65 кг |
| Момент затягування | коло подачі живлення: 9 Н.м - на з'єднувач | ланцюг управління: 1.7 Н.м - на Гвинтовий затискач |
| Монтажна опора | DIN-рейка | пластина |
| Назва пристрою | LC1DWK |
| Назва продукту | TeSys LC1D.K | TeSys Deca |
| Номінальна реактивна потужність | 35 кВАр на 230-230 В змінний струм 50 Гц на <60 °C | 63 кВАр на 400-400 В змінний струм 50 Гц на <60 °C | 67 кВАр на 440-440 В змінний струм 50 Гц на <60 °C | 104 кВАр на 690-690 В змінний струм 50 Гц на <60 °C | 30 кВАр на 230-230 В змінний струм 60 Гц на <60 °C | 60 кВАр на 460-460 В змінний струм 60 Гц на <60 °C | 80 кВАр на 575-575 В змінний струм 60 Гц на <60 °C |
| Область застосування продукту | Контроль |
| Опис полюсів | 3P |
| Робоча температура навколишнього середови | -5-60 °C |
| Сертифікація виробу | IECEE CB Scheme | UL | CSA | UKCA |
| Стандарти | МЕК 60947-1 | МЕК 60947-4-1 | UL 60947-4-1 | CSA C22.2 № 60947-4-1 |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Температура навколишнього повітря для збер | -60-80 °C |
| Тип виробу або компоненту | конденсаторний робочий контактор |
| Тип допоміжних контактів | тип механічно з'єднані 1 нормально відкритий + 2 нормально закритих відповідно до МЕК 60947-5-1 |
| Тип схеми керування | Змінний струм на 50/60 Гц |
| Ширина | 85 мм |
| Штрих-код | b3389110060539 |
