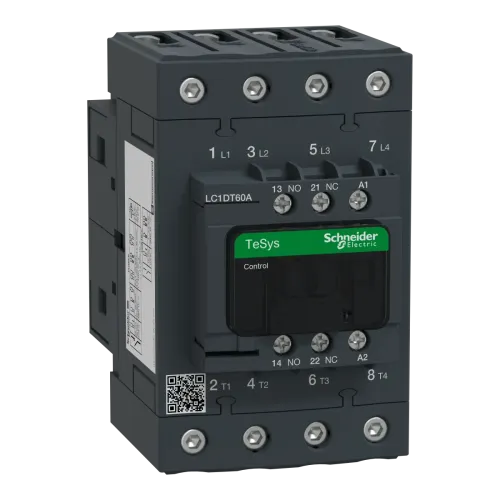

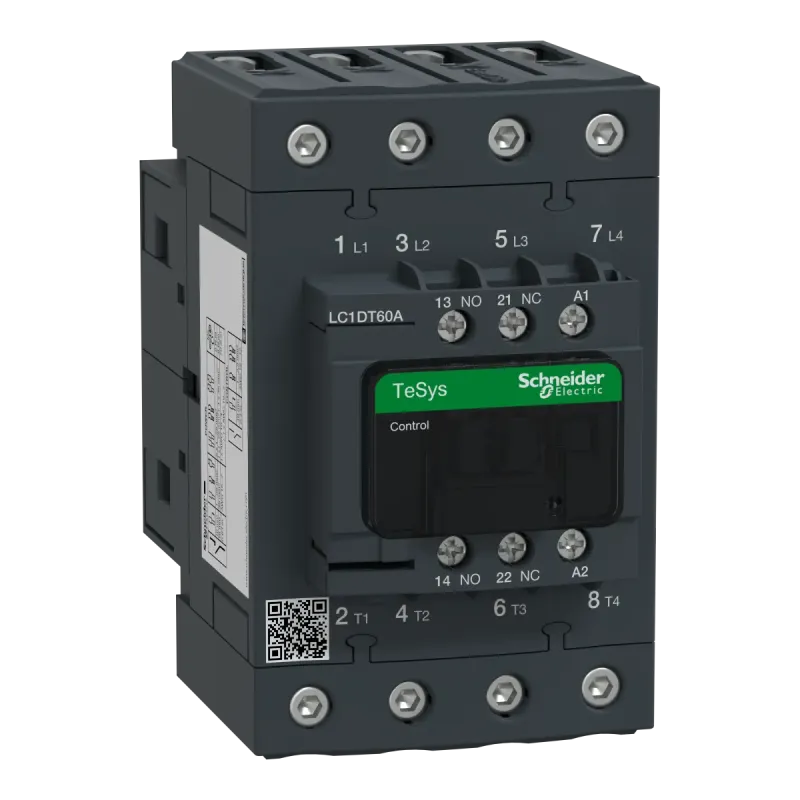

ТОП4Р КОНТАКТОР 415В 60A ~220В 50/60Гц
- Виробник: Schneider Electric
- Модель: LC1DT60AM7
- В наявності
₴11529.28
Без податку: ₴9607.73
4Р КОНТАКТОР 415В 60A ~220В 50/60Гц
| Specifications | |
|---|---|
| [Icw] номінальний короткочасно допустимий ст | 320 А на <40 °C - 10 с для коло подачі живлення | 720 А на <40 °C - 1 с для коло подачі живлення | 72 А на <40 °C - 10 хв для коло подачі живлення | 165 А на <40 °C - 1 хв для коло подачі живлення | 100 А - 1 с для схема сигналізації | 120 А - 500 мс для схема сигналізації | 140 А - 100 мс для схема сигналізації |
| [Ie] номінальний робочий струм | 60 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення |
| [Ith] умовний тепловий струм у відкритому вик | 10 А (на 60 °C) для схема сигналізації | 60 А (на 60 °C) для коло подачі живлення |
| [Uc] напруга схеми керування | 220 В змінний струм 50/60 Гц |
| [Ue] номінальна робоча напруга | коло подачі живлення: <= 690 В змінний струм 25...400 Гц | коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ |
| [Ui] номінальна напруга ізоляції | коло подачі живлення: 600 В CSA сертифікований | коло подачі живлення: 600 В UL сертифікований | схема сигналізації: 690 В відповідно до МЕК 60947-1 | схема сигналізації: 600 В CSA сертифікований | схема сигналізації: 600 В UL сертифікований | коло подачі живлення: 690 В відповідно до МЕК 60947-4-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947 |
| 360 view | https://visuals.se.com/LC1DT60AM7_Image-StopMotion/20220104T1232/360 |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 122 мм |
| Висота над рівнем моря | 0...3000 m |
| Вогнестійкість | V1 відповідно до UL 94 | 850 °C відповідно до МЕК 60695-2-1 |
| Глибина | 120 мм |
| Допустима температура довкілля навколо при | -40-60 °C | 60-70 °C зі зниженням |
| Електрична зносостійкість | 1.4 мільйонів циклів 60 А AC-1 на Ue <= 440 В |
| Застосування контактора | резистивне навантаження |
| Захисна кришка | з |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Категорія застосування | AC-1 |
| Категорія перенапруги | ІІІ |
| Клеми підключення | ланцюг управління: Гвинтовий затискач 2 1-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника | ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: Твердий б |
| Кліматична стійкість | відповідно до IACS E10 вплив вологого тепла | відповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла |
| Код сумісності | LC1D |
| Код УКТЗЕД | 8536490090 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| Компонування полюсного контакту | 4 НІ |
| Країна виробник | Індонезія |
| Максимальна робоча швидкість | 3600 цикл/год на < 60 °C |
| Маса нетто | 1.09 кг |
| Межі напруги ланцюга керування | 0.3...0.6 Uc (-40-70 °C):випадання змінний струм 50/60 Гц | 0.8...1.1 Uc (-40-60 °C):робочий змінний струм 50 Гц | 0.85...1.1 Uc (-40-60 °C):робочий змінний струм 60 Гц | 1...1.1 Uc (60-70 °C):робочий змінний струм 50/60 Гц |
| Механічна зносостійкість | 6 мільйонів циклів |
| Механічна стійкість | вібрації контактор розімкнено (2 Гн, 5...300 Гц) | вібрації контактор замкнутий (4 Гн, 5...300 Гц) | удари контактор замкнутий (15 Гн за 11 мс) | удари контактор розімкнено (10 Гн протягом 11 мс) |
| Мінімальна напруга перемикання | 17 В для схема сигналізації |
| Мінімальний струм перемикання | 5 мА для схема сигналізації |
| Момент затягування | ланцюг управління: 1.7 Н.м - на Гвинтові з'єднувачі EverLink BTR - з викруткою плоский Ø 6 мм | ланцюг управління: 1.7 Н.м - на Гвинтові з'єднувачі EverLink BTR - з викруткою Philips № 2 | коло подачі живлення: 8 Н.м - на Гвинтові з'єднувачі EverLink BTR - кабель 25-35 мм² шестигранна головка гвинта 4 мм | коло подачі живлення: 5 Н.м - на Гвинтові з'єднувачі EverLink BTR - кабель 1-25 мм² шестигранна головка гвинта 4 мм | ланцюг управління: 1.7 Н.м - на Гвинтові з'єднувачі EverLink BTR - з викру |
| Монтажна опора | рейка | пластина |
| Назва пристрою | LC1D |
| Номінальна вмикаюча здатність [Irms] | 140 А змінний струм для схема сигналізації відповідно до МЕК 60947-5-1 | 250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1 | 800 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальна здатність відключення | 800 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальний струм запобіжника | 10 А gG для схема сигналізації відповідно до МЕК 60947-5-1 | 80 А gG на <= 690 В координація тип 1 для коло подачі живлення | 80 А gG на <= 690 В координація тип 2 для коло подачі живлення |
| Опис полюсів | 4P |
| Опір ізоляції | > 10 МОм для схема сигналізації |
| Пускова потужність [ВА] | 140-140 В·А 60 Гц cos phi 0.75 (на 20 °C) | 160-160 В·А 50 Гц cos phi 0.75 (на 20 °C) |
| Рівень надійності безпеки | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 | B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Робочий час | 4...19 мс відкриття | 12...26 мс закриття |
| Розсіювана потужність на полюс | 5.8 В AC-1 |
| Розсіювання потужності | 4-5 В на 50/60 Гц |
| Середній імпеданс | 1.6 мОм - Ith 60 А 50 Гц для коло подачі живлення |
| Сертифікація виробу | LROS (Lloyds реєстр судноплавства) | UL | GOST | BV | CCC | CSA | RINA | DNV | GL |
| Стандарти | CSA C22.2 № 14 | EN 60947-4-1 | EN 60947-5-1 | МЕК 60947-4-1 | МЕК 60947-5-1 | UL 508 | МЕК 60335-1 |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Сумісність контакту | M6 |
| Технологія катушки | без вбудованого модуля придушення |
| Тип виробу або компоненту | контактор |
| Тип допоміжних контактів | тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1 | тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1 |
| Тип схеми керування | Змінний струм на 50/60 Гц |
| Утримувана споживана потужність [ВА] | 13-13 В·А 60 Гц cos phi 0.3 (на 20 °C) | 15-15 В·А 50 Гц cos phi 0.3 (на 20 °C) |
| Час не перекриття контактів | 1.5 мс при знеструмленні між NC та NO контактом | 1.5 мс при ввімкненні живлення між NC та NO контактом |
| Частота сигнального ланцюга | 25...400 Гц |
| Ширина | 70 мм |
| Штрих-код | b3389119409292 |
