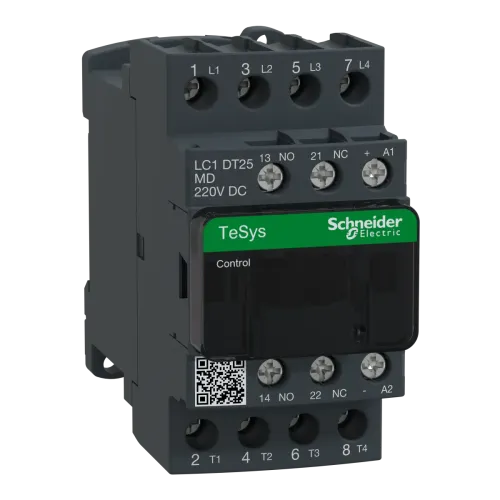

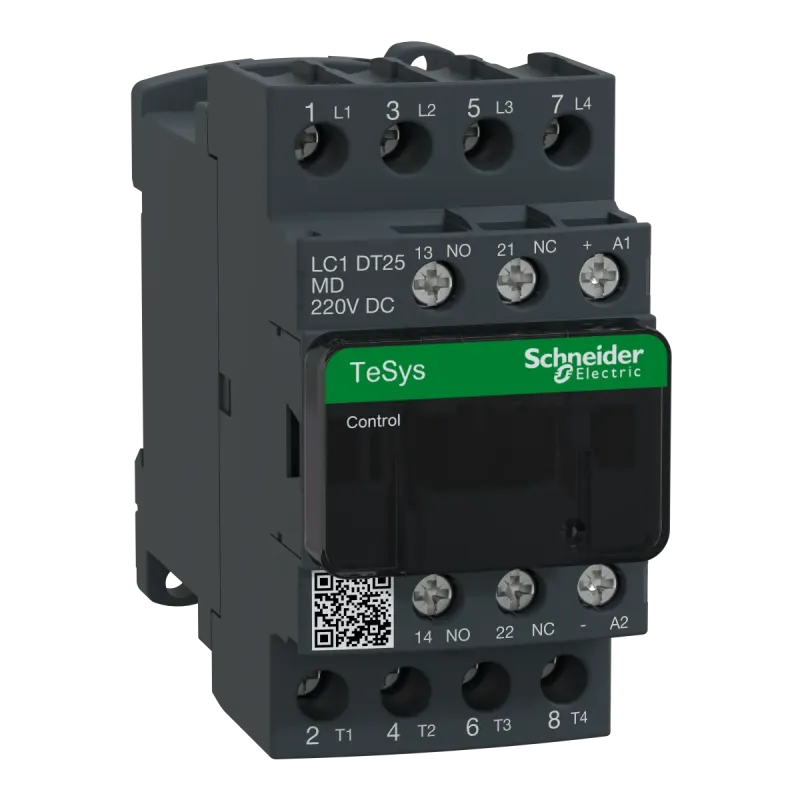

ТОПКОНТАКТОР 4P(4НО),АС1.25А,НО+НЗ,220В
- Виробник: Schneider Electric
- Модель: LC1DT25MD
- В наявності
₴3852.58
Без податку: ₴3210.48
КОНТАКТОР 4P(4НО),АС1.25А,НО+НЗ,220В
| Specifications | |
|---|---|
| [Icw] номінальний короткочасно допустимий ст | 30 А на <40 °C - 10 хв для коло подачі живлення | 61 А на <40 °C - 1 хв для коло подачі живлення | 105 А на <40 °C - 10 с для коло подачі живлення | 210 А на <40 °C - 1 с для коло подачі живлення | 100 А - 1 с для схема сигналізації | 120 А - 500 мс для схема сигналізації | 140 А - 100 мс для схема сигналізації |
| [Ie] номінальний робочий струм | 25 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення |
| [Ith] умовний тепловий струм у відкритому вик | 10 А (на 60 °C) для схема сигналізації | 25 А (на 60 °C) для коло подачі живлення |
| [Uc] напруга схеми керування | 220 В ПОСТІЙНИЙ СТРУМ |
| [Ue] номінальна робоча напруга | коло подачі живлення: <= 690 В змінний струм 25...400 Гц | коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ |
| [Ui] номінальна напруга ізоляції | коло подачі живлення: 600 В CSA сертифікований | коло подачі живлення: 600 В UL сертифікований | схема сигналізації: 690 В відповідно до МЕК 60947-1 | схема сигналізації: 600 В CSA сертифікований | схема сигналізації: 600 В UL сертифікований | коло подачі живлення: 690 В відповідно до МЕК 60947-4-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947 |
| 360 view | https://visuals.se.com/LC1DT25MD_Image-StopMotion/20220729T1204/360 |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 85 мм |
| Висота над рівнем моря | 0...3000 m |
| Вогнестійкість | V1 відповідно до UL 94 | 850 °C відповідно до МЕК 60695-2-1 |
| Глибина | 99 мм |
| Допустима температура довкілля навколо при | -40-60 °C | 60-70 °C зі зниженням |
| Електрична зносостійкість | 0.8 мільйонів циклів 25 А AC-1 на Ue <= 440 В |
| Застосування контактора | резистивне навантаження |
| Захисна кришка | з |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Категорія застосування | AC-1 | AC-3 | AC-3e | AC-4 |
| Категорія перенапруги | ІІІ |
| Клеми підключення | ланцюг управління: Гвинтовий затискач 2 1-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника | ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: Твердий б |
| Кліматична стійкість | відповідно до IACS E10 вплив вологого тепла | відповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла |
| Код сумісності | LC1D |
| Код УКТЗЕД | 8536490090 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| Компонування полюсного контакту | 4 НІ |
| Країна виробник | Індонезія |
| Максимальна робоча швидкість | 3600 цикл/год на < 60 °C |
| Маса нетто | 0.365 кг |
| Межі напруги ланцюга керування | 0,1...0,25 Uc (-40-70 °C):випадання ПОСТІЙНИЙ СТРУМ | 0.7...1.25 Uc (-40-60 °C):робочий ПОСТІЙНИЙ СТРУМ | 1...1.25 Uc (60-70 °C):робочий ПОСТІЙНИЙ СТРУМ |
| Механічна зносостійкість | 30 мільйонів циклів |
| Механічна стійкість | вібрації контактор розімкнено (2 Гн, 5...300 Гц) | вібрації контактор замкнутий (4 Гн, 5...300 Гц) | удари контактор замкнутий (15 Гн за 11 мс) | удари контактор розімкнено (10 Гн протягом 11 мс) |
| Мінімальна напруга перемикання | 17 В для схема сигналізації |
| Мінімальний струм перемикання | 5 мА для схема сигналізації |
| Момент затягування | ланцюг управління: 1.7 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм | ланцюг управління: 1.7 Н.м - на Гвинтовий затискач - з викруткою Philips № 2 | коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм | коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач - з викруткою Philips № 2 | ланцюг управління: 1.7 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 | коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Монтажна опора | пластина | рейка |
| Назва пристрою | LC1D |
| Номінальна вмикаюча здатність [Irms] | 140 А змінний струм для схема сигналізації відповідно до МЕК 60947-5-1 | 250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1 | 250 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальна здатність відключення | 250 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальний струм запобіжника | 10 А gG для схема сигналізації відповідно до МЕК 60947-5-1 | 40 А gG на <= 690 В координація тип 1 для коло подачі живлення | 25 А gG на <= 690 В координація тип 2 для коло подачі живлення |
| Опис полюсів | 4P |
| Опір ізоляції | > 10 МОм для схема сигналізації |
| Постійний коефіцієнт часу | 28 мс |
| Пускова потужність [Вт] | 5.4-5.4 В (на 20 °C) |
| Рівень надійності безпеки | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 | B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Робочий час | 20 ±20 % ms відкриття | 63 ±15 % ms закриття |
| Розсіювана потужність на полюс | 1.56 В AC-1 |
| Середній імпеданс | 2.5 мОм - Ith 25 А 50 Гц для коло подачі живлення |
| Сертифікація виробу | CCC | UL | GL | DNV | BV | CSA | GOST | RINA | LROS (Lloyds реєстр судноплавства) |
| Стандарти | CSA C22.2 № 14 | EN 60947-4-1 | EN 60947-5-1 | МЕК 60947-4-1 | МЕК 60947-5-1 | UL 508 | МЕК 60335-1 |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Сумісність контакту | M7 |
| Технологія катушки | вбуд. 2-направлений діод. обмежувач пік. навантажень |
| Тип виробу або компоненту | контактор |
| Тип допоміжних контактів | тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1 | тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1 |
| Тип схеми керування | Постійний струм стандартний |
| Утримувана споживана потужність [Вт] | 5.4-5.4 В на 20 °C |
| Час не перекриття контактів | 1.5 мс при знеструмленні між NC та NO контактом | 1.5 мс при ввімкненні живлення між NC та NO контактом |
| Частота сигнального ланцюга | 25...400 Гц |
| Ширина | 45 мм |
| Штрих-код | b3389110368765 |
