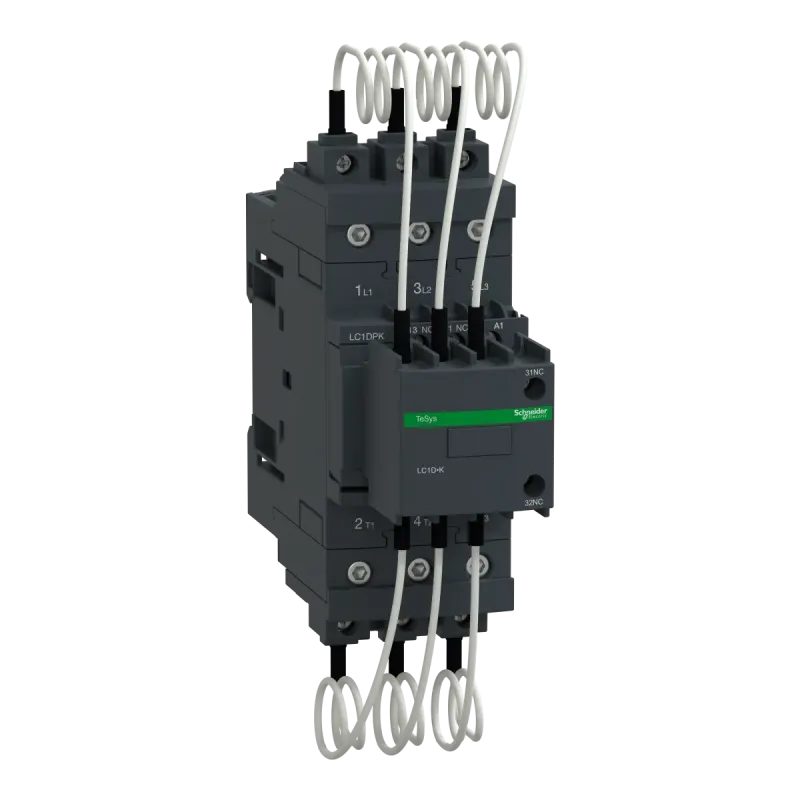

ТОПКОНТАКТОР ДЛЯ КБ 30кВар 220В 50/60Гц
- Виробник: Schneider Electric
- Модель: LC1DPKM7
- В наявності
₴16802.33
Без податку: ₴14001.94

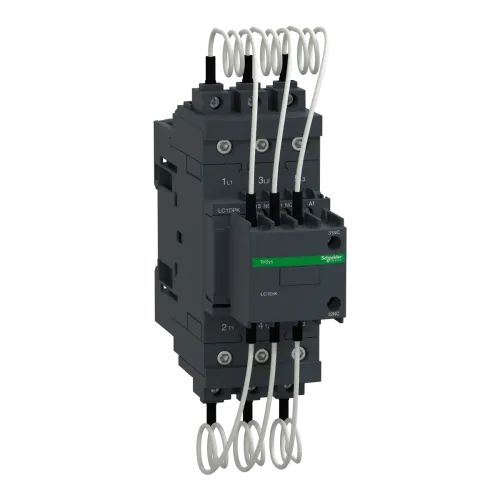

КОНТАКТОР ДЛЯ КБ 30кВар 220В 50/60Гц
| Specifications | |
|---|---|
| [Uc] напруга схеми керування | 220 В змінний струм 50/60 Гц |
| [Ue] номінальна робоча напруга | коло подачі живлення: 690 В змінний струм 50/60 Гц |
| 360 view | https://visuals.se.com/LC1DPKM7_Image-StopMotion/20220727T1857/360 |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 166 мм |
| Висота над рівнем моря | 0...3000 m |
| Глибина | 156 мм |
| Електрична зносостійкість | 300000 циклів на Ue 400 В | 200000 циклів на Ue 690 В |
| Застосування контактора | корекція коефіцієнта потужності |
| Категорія застосування | AC-6b |
| Клеми підключення | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: Твердий | ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: Твердий | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника | ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником | ланцюг управління: Гвинтов |
| Код сумісності | LC1D |
| Код УКТЗЕД | 8536490090 |
| Компонування допоміжного контакту | 1 нормально відкритий + 2 нормально закритих миттєвий |
| Компонування полюсного контакту | 3 NO (ГЕРМЕТИЧНИЙ) |
| Країна виробник | Франція |
| Максимальна робоча швидкість | 240 цикл/год |
| Маса нетто | 1.3 кг |
| Місцерозташування пристрою в системі | внутрішній переривник трикутника | переривання лінії |
| Момент затягування | ланцюг управління: 1.7 Н.м - на Гвинтовий затискач | коло подачі живлення: 5 Н.м - на Гвинтові з'єднувачі EverLink BTR - кабель 1-25 мм² | коло подачі живлення: 8 Н.м - на Гвинтові з'єднувачі EverLink BTR - кабель 35-35 мм² |
| Монтажна опора | DIN-рейка | пластина |
| Назва пристрою | LC1DPK |
| Назва продукту | TeSys LC1D.K | TeSys Deca |
| Номінальна реактивна потужність | 17 кВАр на 230-230 В змінний струм 50 Гц на <60 °C | 30 кВАр на 400-400 В змінний струм 50 Гц на <60 °C | 32 кВАр на 440-440 В змінний струм 50 Гц на <60 °C | 50 кВАр на 690-690 В змінний струм 50 Гц на <60 °C | 16.5 кВАр на 230-230 В змінний струм 60 Гц на <60 °C | 33.3 кВАр на 460-460 В змінний струм 60 Гц на <60 °C | 40 кВАр на 575-575 В змінний струм 60 Гц на <60 °C |
| Область застосування продукту | Контроль |
| Опис полюсів | 3P |
| Робоча температура навколишнього середови | -5-60 °C |
| Сертифікація виробу | IECEE CB Scheme | UL | CSA | UKCA |
| Стандарти | МЕК 60947-1 | МЕК 60947-4-1 | UL 60947-4-1 | CSA C22.2 № 60947-4-1 | МЕК 60335-1 |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Температура навколишнього повітря для збер | -60-80 °C |
| Тип виробу або компоненту | конденсаторний робочий контактор |
| Тип допоміжних контактів | тип механічно з'єднані 1 нормально відкритий + 2 нормально закритих відповідно до МЕК 60947-5-1 |
| Тип схеми керування | Змінний струм на 50/60 Гц |
| Ширина | 55 мм |
| Штрих-код | b3606480401268 |
