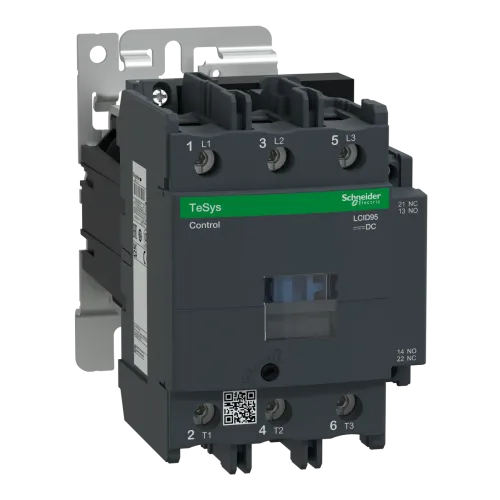

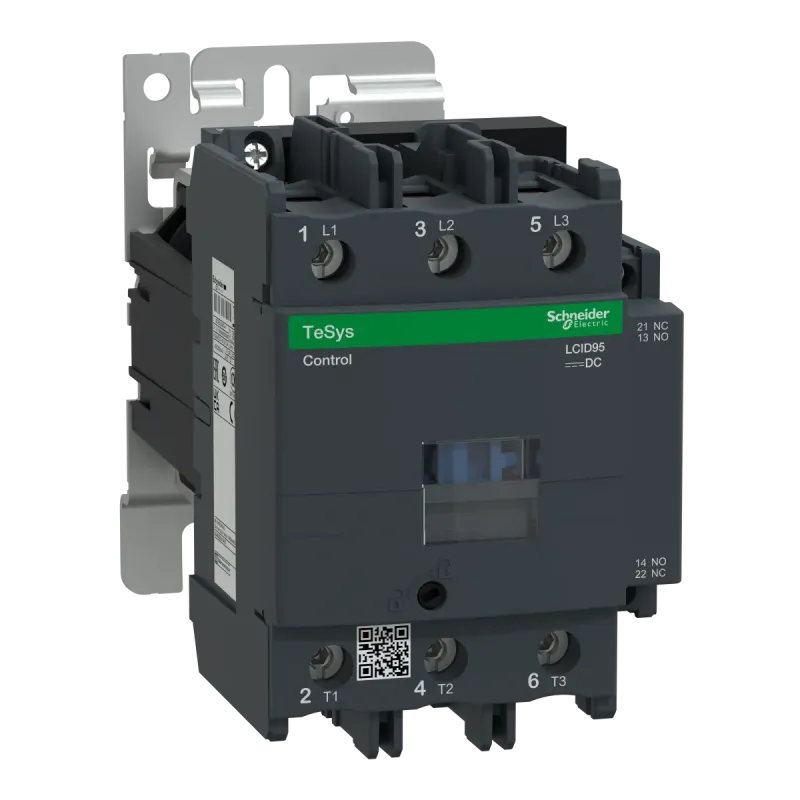

ТОПКОНТАКТОР 3Р, 95А, =24В
- Виробник: Schneider Electric
- Модель: LC1D95BD
- В наявності
₴21791.58
Без податку: ₴18159.65
Контактор TeSys Deca, 3 полюси (3 NО), для керування двигуном до 95 A/1000 В AC-3/AC-3e (45 кВт@400 В). Котушка 24 В постійного струму, вбудовані допоміжні контакти 1NO+1NC, підключення живлення за допомогою гвинтових клем і керування за допомогою гвинтових клем. Для робочої швидкості до 3600 циклів/год і навколишнього середовища до 60°C він забезпечує високу надійність і довговічність. Компактний (ширина 85 мм), монтаж здійснюється на DIN-рейку або кріплення гвинтами. Сертифіковано за кількома стандартами (IEC, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).
| Specifications | |
|---|---|
| [Icw] номінальний короткочасно допустимий ст | 1100 А на <40 °C - 1 с для коло подачі живлення | 800 А на <40 °C - 10 с для коло подачі живлення | 400 А на <40 °C - 1 хв для коло подачі живлення | 135 А на <40 °C - 10 хв для коло подачі живлення | 140 А - 100 мс для схема сигналізації | 120 А - 500 мс для схема сигналізації | 100 А - 1 с для схема сигналізації |
| [Ie] номінальний робочий струм | 95 А (на < 60 °C) на <= 440 В AC-3 для коло подачі живлення | 125 А (на < 60 °C) на <= 690 В AC-1 для коло подачі живлення | 95 А (на < 60 °C) на <= 440 В AC-3e для коло подачі живлення |
| [Ith] умовний тепловий струм у відкритому вик | 10 А (на 60 °C) для схема сигналізації | 125 А (на 60 °C) для коло подачі живлення |
| [Uc] напруга схеми керування | 24 В ПОСТІЙНИЙ СТРУМ |
| [Ue] номінальна робоча напруга | коло подачі живлення: <= 690 В змінний струм 25...400 Гц |
| [Ui] номінальна напруга ізоляції | коло подачі живлення: 1000 В відповідно до МЕК 60947-4-1 | схема сигналізації: 690 В відповідно до МЕК 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947 |
| 360 view | https://visuals.se.com/LC1D95BD_Image-StopMotion/20221020T2344/360 |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 127 мм |
| Висота над рівнем моря | 0...3000 m |
| Вогнестійкість | V1 відповідно до UL 94 | 850 °C відповідно до МЕК 60695-2-1 |
| Глибина | 186 мм |
| Допустима температура довкілля навколо при | -40-60 °C | 60-70 °C зі зниженням |
| Електрична зносостійкість | 1.2 мільйонів циклів 95 А AC-3 | 1.3 мільйонів циклів 125 А AC-1 | 1.2 мільйонів циклів 95 А AC-3e |
| Застосування контактора | резистивне навантаження | управління двигуном |
| Захисна кришка | з |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Категорія застосування | AC-3 | AC-3e | AC-4 | AC-1 |
| Категорія перенапруги | ІІІ |
| Клеми підключення | ланцюг управління: Гвинтовий затискач 2 1-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником | ланцюг управління: Гвинтовий затискач 1 1-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника | ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: Твердий |
| Кліматична стійкість | відповідно до IACS E10 вплив вологого тепла |
| Код сумісності | LC1D |
| Код УКТЗЕД | 8536490090 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| Компонування полюсного контакту | 3 NO (ГЕРМЕТИЧНИЙ) |
| Країна виробник | Чеська Республіка |
| Максимальна робоча швидкість | 3600 цикл/год на < 60 °C |
| Маса нетто | 2.61 кг |
| Межі напруги ланцюга керування | 0,1...0,3 Uc (-40-70 °C):випадання ПОСТІЙНИЙ СТРУМ | 0.85...1.1 Uc (-40-55 °C):робочий ПОСТІЙНИЙ СТРУМ | 1...1.1 Uc (55-70 °C):робочий ПОСТІЙНИЙ СТРУМ |
| Механічна зносостійкість | 10 мільйонів циклів |
| Механічна стійкість | вібрації контактор розімкнено (2 Гн, 5...300 Гц) | удари контактор розімкнено (8 Гн за 11 мс) | вібрації контактор замкнутий (3 Гн, 5...300 Гц) | удари контактор замкнутий (10 Гн протягом 11 мс) |
| Мінімальна напруга перемикання | 17 В для схема сигналізації |
| Мінімальний струм перемикання | 5 мА для схема сигналізації |
| Момент затягування | ланцюг управління: 1.2 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм | ланцюг управління: 1.2 Н.м - на Гвинтовий затискач - з викруткою Philips № 2 | коло подачі живлення: 12 Н.м - на з'єднувач - з викруткою плоский Ø 6...8 мм | коло подачі живлення: 12 Н.м - на з'єднувач шестигранна головка гвинта 4 мм | ланцюг управління: 1.2 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Монтажна опора | рейка | пластина |
| Назва пристрою | LC1D |
| Номінальна вмикаюча здатність [Irms] | 1100 А на 440 В змінний струм для коло подачі живлення відповідно до МЕК 60947 | 140 А змінний струм для схема сигналізації відповідно до МЕК 60947-5-1 | 250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1 |
| Номінальна здатність відключення | 1100 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальний струм запобіжника | 10 А gG для схема сигналізації відповідно до МЕК 60947-5-1 | 200 А gG на <= 690 В координація тип 1 для коло подачі живлення | 160 А gG на <= 690 В координація тип 2 для коло подачі живлення |
| Опис полюсів | 3P |
| Опір ізоляції | > 10 МОм для схема сигналізації |
| Постійний коефіцієнт часу | 75 мс |
| Потужність двигуна [к.с.] | 7.5 к.с на 120 В змінний струм 60 Гц для 1 фаза двигуни | 15 к.с на 230/240 В змінний струм 60 Гц для 1 фаза двигуни | 30 к.с на 200/208 В змінний струм 60 Гц для 3 фази двигуни | 30 к.с на 230/240 В змінний струм 60 Гц для 3 фази двигуни | 60 к.с на 460/480 В змінний струм 60 Гц для 3 фази двигуни | 60 к.с на 575/600 В змінний струм 60 Гц для 3 фази двигуни |
| Потужність двигуна [кВт] | 25 кВт на 220...230 В змінний струм 50 Гц (AC-3) | 45 кВт на 380...400 В змінний струм 50 Гц (AC-3) | 45 кВт на 415...440 В змінний струм 50 Гц (AC-3) | 55 кВт на 500 В змінний струм 50 Гц (AC-3) | 45 кВт на 660...690 В змінний струм 50 Гц (AC-3) | 15 кВт на 400 В змінний струм 50 Гц (AC-4) | 25 кВт на 220...230 В змінний струм 50 Гц (AC-3e) | 45 кВт на 380...400 В змінний струм 50 Гц (AC-3e) | 45 кВт на 415...440 В змінний струм 50 Гц (AC-3e) | 55 кВт на 500 В змінний струм 50 Гц (AC-3e) | 45 к |
| Пускова потужність [Вт] | 22-22 В (на 20 °C) |
| Рівень надійності безпеки | B10d = 1.3 мільйонів циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 | B10d = 20 мільйонів циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Робочий час | 95...130 мс закриття | 20...35 мс відкриття |
| Розсіювана потужність на полюс | 12.5 В AC-1 | 7.2 В AC-3 | 7.2 В AC-3e |
| Середній імпеданс | 0.8 мОм - Ith 125 А 50 Гц для коло подачі живлення |
| Сертифікація виробу | IECEE CB Scheme | CCC | EAC | LROS (Lloyds реєстр судноплавства) | RINA | BV | DNV-GL |
| Стандарти | МЕК 60947-1 | МЕК 60947-4-1 | МЕК 60947-5-1 | GB/T 14048.4 |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Сумісність контакту | M9 |
| Технологія катушки | без вбудованого модуля придушення |
| Тип виробу або компоненту | контактор |
| Тип допоміжних контактів | тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1 | тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1 |
| Тип схеми керування | Постійний струм стандартний |
| Утримувана споживана потужність [Вт] | 22-22 В на 20 °C |
| Час не перекриття контактів | 1.5 мс при знеструмленні між NC та NO контактом | 1.5 мс при ввімкненні живлення між NC та NO контактом |
| Частота сигнального ланцюга | 25...400 Гц |
| Ширина | 85 мм |
| Штрих-код | b3389110450576 |
