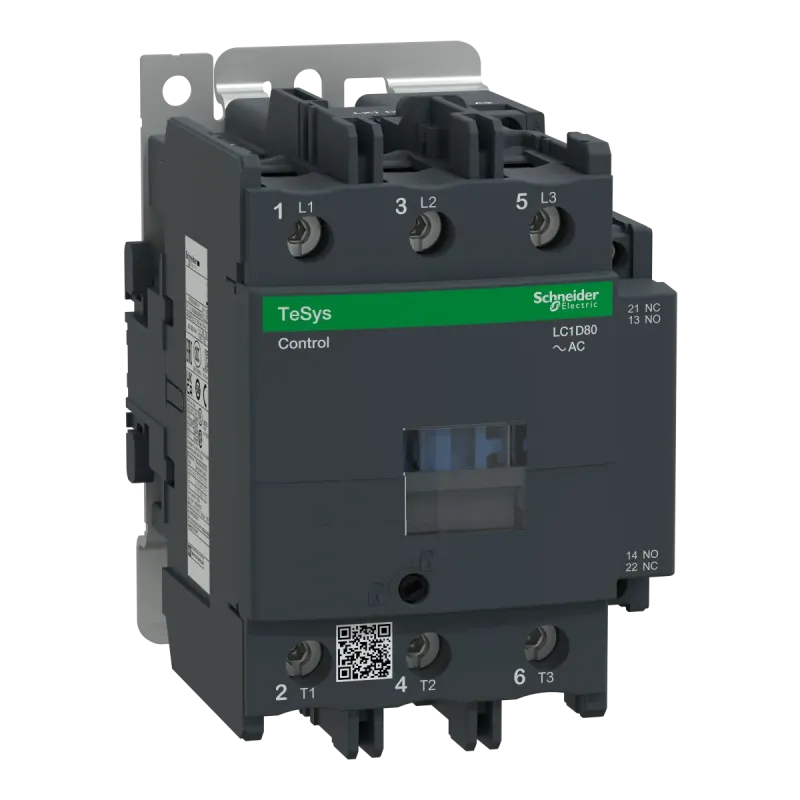

ТОПКОНТАКТОР 3Р,80A,НО+НЗ,48В 50Гц
- Виробник: Schneider Electric
- Модель: LC1D80E7
- В наявності
₴14990.98
Без податку: ₴12492.48
КОНТАКТОР 3Р,80A,НО+НЗ,48В 50Гц
| Specifications | |
|---|---|
| [Icw] номінальний короткочасно допустимий ст | 640 А на <40 °C - 10 с для коло подачі живлення | 990 А на <40 °C - 1 с для коло подачі живлення | 135 А на <40 °C - 10 хв для коло подачі живлення | 320 А на <40 °C - 1 хв для коло подачі живлення | 100 А - 1 с для схема сигналізації | 120 А - 500 мс для схема сигналізації | 140 А - 100 мс для схема сигналізації |
| [Ie] номінальний робочий струм | 125 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення | 80 А (на < 60 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення | 80 А (на < 60 °C) на <= 440 В AC-3e для коло подачі живлення |
| [Ith] умовний тепловий струм у відкритому вик | 10 А (на 60 °C) для схема сигналізації | 125 А (на 60 °C) для коло подачі живлення |
| [Uc] напруга схеми керування | 48 В змінний струм 50/60 Гц |
| [Ue] номінальна робоча напруга | коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ 25...400 Гц | коло подачі живлення: <= 690 В змінний струм |
| [Ui] номінальна напруга ізоляції | коло подачі живлення: 600 В CSA сертифікований | коло подачі живлення: 600 В UL сертифікований | коло подачі живлення: 1000 В відповідно до МЕК 60947-4-1 | схема сигналізації: 690 В відповідно до МЕК 60947-1 | схема сигналізації: 600 В CSA сертифікований | схема сигналізації: 600 В UL сертифікований |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947 |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 127 мм |
| Висота над рівнем моря | 0...3000 m |
| Вогнестійкість | V1 відповідно до UL 94 | 850 °C відповідно до МЕК 60695-2-1 |
| Глибина | 130 мм |
| Допустима температура довкілля навколо при | -40-60 °C | 60-70 °C зі зниженням |
| Електрична зносостійкість | 0.8 мільйонів циклів 125 А AC-1 на Ue <= 440 В | 1.5 мільйонів циклів 80 А AC-3 на Ue <= 440 В | 1.5 мільйонів циклів 80 А AC-3e на Ue <= 440 В |
| Застосування контактора | управління двигуном | резистивне навантаження |
| Захисна кришка | з |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Категорія застосування | AC-3 | AC-3e | AC-4 | AC-1 |
| Категорія перенапруги | ІІІ |
| Клеми підключення | ланцюг управління: Гвинтовий затискач 2 1-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником | ланцюг управління: Гвинтовий затискач 1 1-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника | ланцюг управління: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника | ланцюг управління: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: Твердий |
| Кліматична стійкість | відповідно до IACS E10 вплив вологого тепла |
| Код сумісності | LC1D |
| Код УКТЗЕД | 8536490090 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| Компонування полюсного контакту | 3 NO (ГЕРМЕТИЧНИЙ) |
| Країна виробник | Чеська Республіка |
| Максимальна робоча швидкість | 3600 цикл/год на < 60 °C |
| Маса нетто | 1.59 кг |
| Межі напруги ланцюга керування | 0.85...1.1 Uc (-40-55 °C):робочий змінний струм 60 Гц | 0.3...0.6 Uc (-40-70 °C):випадання змінний струм 50/60 Гц | 0.8...1.1 Uc (-40-55 °C):робочий змінний струм 50 Гц | 1...1.1 Uc (55-70 °C):робочий змінний струм 50/60 Гц |
| Механічна зносостійкість | 4 мільйонів циклів |
| Механічна стійкість | вібрації контактор розімкнено (2 Гн, 5...300 Гц) | удари контактор розімкнено (8 Гн за 11 мс) | вібрації контактор замкнутий (3 Гн, 5...300 Гц) | удари контактор замкнутий (10 Гн протягом 11 мс) |
| Мінімальна напруга перемикання | 17 В для схема сигналізації |
| Мінімальний струм перемикання | 5 мА для схема сигналізації |
| Момент затягування | ланцюг управління: 1.2 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм | ланцюг управління: 1.2 Н.м - на Гвинтовий затискач - з викруткою Philips № 2 | коло подачі живлення: 12 Н.м - на з'єднувач - з викруткою плоский Ø 6...8 мм | коло подачі живлення: 12 Н.м - на з'єднувач шестигранна головка гвинта 4 мм | ланцюг управління: 1.2 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Монтажна опора | пластина | рейка |
| Назва пристрою | LC1D |
| Номінальна вмикаюча здатність [Irms] | 140 А змінний струм для схема сигналізації відповідно до МЕК 60947-5-1 | 250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1 | 1100 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальна здатність відключення | 1100 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальний струм запобіжника | 10 А gG для схема сигналізації відповідно до МЕК 60947-5-1 | 200 А gG на <= 690 В координація тип 1 для коло подачі живлення | 160 А gG на <= 690 В координація тип 2 для коло подачі живлення |
| Опис полюсів | 3P |
| Опір ізоляції | > 10 МОм для схема сигналізації |
| Потужність двигуна [к.с.] | 7.5 к.с на 120 В змінний струм 50/60 Гц для 1 фаза двигуни | 15 к.с на 230/240 В змінний струм 50/60 Гц для 1 фаза двигуни | 30 к.с на 200/208 В змінний струм 50/60 Гц для 3 фази двигуни | 30 к.с на 230/240 В змінний струм 50/60 Гц для 3 фази двигуни | 60 к.с на 460/480 В змінний струм 50/60 Гц для 3 фази двигуни | 60 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази двигуни |
| Потужність двигуна [кВт] | 22 кВт на 220...230 В змінний струм 50/60 Гц (AC-3) | 37 кВт на 380...400 В змінний струм 50/60 Гц (AC-3) | 45 кВт на 415...440 В змінний струм 50/60 Гц (AC-3) | 55 кВт на 500 В змінний струм 50/60 Гц (AC-3) | 45 кВт на 660...690 В змінний струм 50/60 Гц (AC-3) | 15 кВт на 400 В змінний струм 50/60 Гц (AC-4) | 22 кВт на 220...230 В змінний струм 50/60 Гц (AC-3e) | 37 кВт на 380...400 В змінний струм 50/60 Гц (AC-3e) | 45 кВт на 415...440 В змінний струм 50/60 Гц (AC-3e) | 55 кВт на 500 В змінний |
| Пускова потужність [ВА] | 245-245 В·А 60 Гц cos phi 0.75 (на 20 °C) | 245-245 В·А 50 Гц cos phi 0.75 (на 20 °C) |
| Рівень надійності безпеки | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 | B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Робочий час | 20...35 мс закриття | 6...20 мс відкриття |
| Розсіювана потужність на полюс | 5.1 В AC-3 | 12.5 В AC-1 | 5.1 В AC-3e |
| Розсіювання потужності | 6-10 В на 50/60 Гц |
| Середній імпеданс | 0.8 мОм - Ith 125 А 50 Гц для коло подачі живлення |
| Сертифікація виробу | CSA | BV | UL | GOST | RINA | CCC | GL | LROS (Lloyds реєстр судноплавства) | DNV |
| Стандарти | CSA C22.2 № 14 | EN 60947-4-1 | EN 60947-5-1 | МЕК 60947-4-1 | МЕК 60947-5-1 | UL 508 |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Сумісність контакту | M11 |
| Технологія катушки | без вбудованого модуля придушення |
| Тип виробу або компоненту | контактор |
| Тип допоміжних контактів | тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1 | тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1 |
| Тип схеми керування | Змінний струм на 50/60 Гц стандартний |
| Утримувана споживана потужність [ВА] | 26-26 В·А 60 Гц cos phi 0.3 (на 20 °C) | 26-26 В·А 50 Гц cos phi 0.3 (на 20 °C) |
| Час не перекриття контактів | 1.5 мс при знеструмленні між NC та NO контактом | 1.5 мс при ввімкненні живлення між NC та NO контактом |
| Частота сигнального ланцюга | 25...400 Гц |
| Ширина | 85 мм |
| Штрих-код | b3389110440522 |
