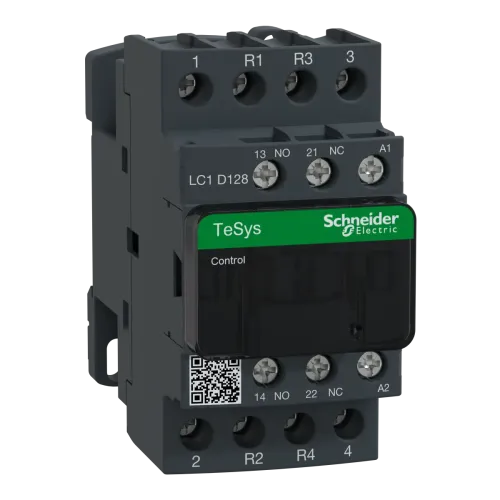

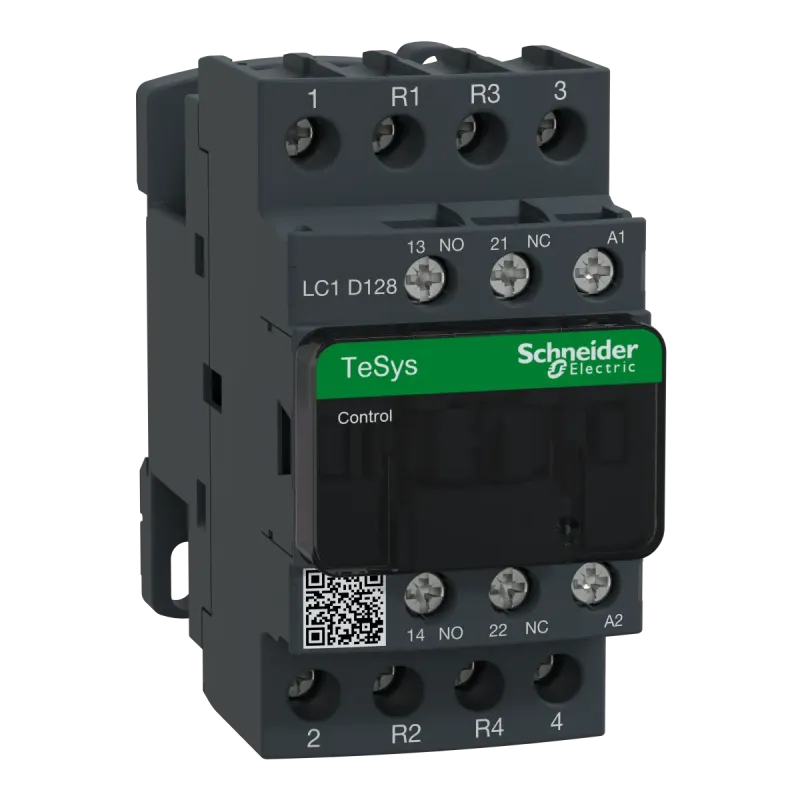

ТОПКОНТАКТОР 4P(2НО+2НЗ),АС1.25А,220В 50Гц
- Виробник: Schneider Electric
- Модель: LC1D128M7
- В наявності
₴2768.32
Без податку: ₴2306.93
Контактор TeSys D, 4 полюси (2NO+2NC), для безіндуктивного навантаження до 25A/690V AC-1. Котушка змінного струму 220 В 50/60 Гц, вбудовані допоміжні контакти 1NO+1NC (дзеркально сертифіковані NC), підключення здійснюється за допомогою гвинтових клем. Для робочої швидкості до 3600 циклів/год і навколишнього середовища до 60°C він забезпечує високу надійність і довговічність. Компактний (ширина 45 мм), монтаж здійснюється на DIN-рейку або кріплення гвинтами. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).
| Specifications | |
|---|---|
| [Icw] номінальний короткочасно допустимий ст | 105 А на <40 °C - 10 с для коло подачі живлення | 210 А на <40 °C - 1 с для коло подачі живлення | 30 А на <40 °C - 10 хв для коло подачі живлення | 61 А на <40 °C - 1 хв для коло подачі живлення | 100 А - 1 с для схема сигналізації | 120 А - 500 мс для схема сигналізації | 140 А - 100 мс для схема сигналізації |
| [Ie] номінальний робочий струм | 25 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення |
| [Ith] умовний тепловий струм у відкритому вик | 25 А (на 60 °C) для коло подачі живлення | 10 А (на 60 °C) для схема сигналізації |
| [Uc] напруга схеми керування | 220 В змінний струм 50/60 Гц |
| [Ue] номінальна робоча напруга | коло подачі живлення: <= 690 В змінний струм 25...400 Гц | коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ |
| [Ui] номінальна напруга ізоляції | коло подачі живлення: 690 В відповідно до МЕК 60947-4-1 | коло подачі живлення: 600 В CSA сертифікований | коло подачі живлення: 600 В UL сертифікований | схема сигналізації: 690 В відповідно до МЕК 60947-1 | схема сигналізації: 600 В CSA сертифікований | схема сигналізації: 600 В UL сертифікований |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947 |
| COS | 19GP-INDCTI |
| Виробник | Schneider Electric |
| Висота | 85 мм |
| Висота над рівнем моря | 0...3000 m |
| Вогнестійкість | V1 відповідно до UL 94 | 850 °C відповідно до МЕК 60695-2-1 |
| Глибина | 92 мм |
| Допустима температура довкілля навколо при | -40-60 °C | 60-70 °C зі зниженням |
| Електрична зносостійкість | 0.8 мільйонів циклів 25 А AC-1 на Ue <= 440 В |
| Застосування контактора | резистивне навантаження |
| Захисна кришка | з |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Категорія застосування | AC-1 | AC-3 | AC-3e | AC-4 |
| Категорія перенапруги | ІІІ |
| Клеми підключення | коло подачі живлення: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника | коло подачі живлення: Гвинтовий затискач 2 1-4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника | коло подачі живлення: Гвинтовий затискач 1 1-4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником | коло подачі живлення: Гвинтовий затискач 2 1-2.5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником | коло подачі живлення: Гвинтовий затискач 1 1-4 мм² - жорсткість ка |
| Кліматична стійкість | відповідно до IACS E10 вплив вологого тепла | відповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла |
| Код сумісності | LC1D |
| Код УКТЗЕД | 8536490090 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| Компонування полюсного контакту | 2 NO + 2 NC |
| Країна виробник | Індонезія |
| Максимальна робоча швидкість | 3600 цикл/год на < 60 °C |
| Маса нетто | 0.365 кг |
| Межі напруги ланцюга керування | 0.3...0.6 Uc (-40-70 °C):випадання змінний струм 50/60 Гц | 0.8...1.1 Uc (-40-60 °C):робочий змінний струм 50 Гц | 0.85...1.1 Uc (-40-60 °C):робочий змінний струм 60 Гц | 1...1.1 Uc (60-70 °C):робочий змінний струм 50/60 Гц |
| Механічна зносостійкість | 15 мільйонів циклів |
| Механічна стійкість | вібрації контактор розімкнено (2 Гн, 5...300 Гц) | вібрації контактор замкнутий (4 Гн, 5...300 Гц) | удари контактор розімкнено (10 Гн протягом 11 мс) | удари контактор замкнутий (15 Гн за 11 мс) |
| Мінімальна напруга перемикання | 17 В для схема сигналізації |
| Мінімальний струм перемикання | 5 мА для схема сигналізації |
| Момент затягування | коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм | коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач - з викруткою Philips № 2 | ланцюг управління: 1.7 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм | ланцюг управління: 1.7 Н.м - на Гвинтовий затискач - з викруткою Philips № 2 | ланцюг управління: 1.7 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 | коло подачі живлення: 1.7 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Монтажна опора | пластина | рейка |
| Назва пристрою | LC1D |
| Номінальна вмикаюча здатність [Irms] | 250 А на 440 В для коло подачі живлення відповідно до МЕК 60947 | 140 А змінний струм для схема сигналізації відповідно до МЕК 60947-5-1 | 250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1 |
| Номінальна здатність відключення | 250 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальний струм запобіжника | 10 А gG для схема сигналізації відповідно до МЕК 60947-5-1 | 40 А gG на <= 690 В координація тип 1 для коло подачі живлення | 25 А gG на <= 690 В координація тип 2 для коло подачі живлення |
| Опис полюсів | 4P |
| Опір ізоляції | > 10 МОм для схема сигналізації |
| Пускова потужність [ВА] | 70-70 В·А 60 Гц cos phi 0.75 (на 20 °C) | 70-70 В·А 50 Гц cos phi 0.75 (на 20 °C) |
| Рівень надійності безпеки | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 | B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Робочий час | 12...22 мс закриття | 4...19 мс відкриття |
| Розсіювана потужність на полюс | 1.56 В AC-1 |
| Розсіювання потужності | 2-3 В на 50/60 Гц |
| Середній імпеданс | 2.5 мОм - Ith 25 А 50 Гц для коло подачі живлення |
| Сертифікація виробу | UL | DNV | CCC | LROS (Lloyds реєстр судноплавства) | BV | CSA | RINA | GOST | GL | UKCA |
| Стандарти | CSA C22.2 № 14 | EN 60947-4-1 | EN 60947-5-1 | МЕК 60947-4-1 | МЕК 60947-5-1 | UL 508 | МЕК 60335-1 |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Сумісність контакту | M6 |
| Технологія катушки | без вбудованого модуля придушення |
| Тип виробу або компоненту | контактор |
| Тип допоміжних контактів | тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1 | тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1 |
| Тип схеми керування | Змінний струм на 50/60 Гц |
| Утримувана споживана потужність [ВА] | 7.5-7.5 В·А 60 Гц cos phi 0.3 (на 20 °C) | 7-7 В·А 50 Гц cos phi 0.3 (на 20 °C) |
| Час не перекриття контактів | 1.5 мс при знеструмленні між NC та NO контактом | 1.5 мс при ввімкненні живлення між NC та NO контактом |
| Частота сигнального ланцюга | 25...400 Гц |
| Ширина | 45 мм |
| Штрих-код | b3389110577488 |
