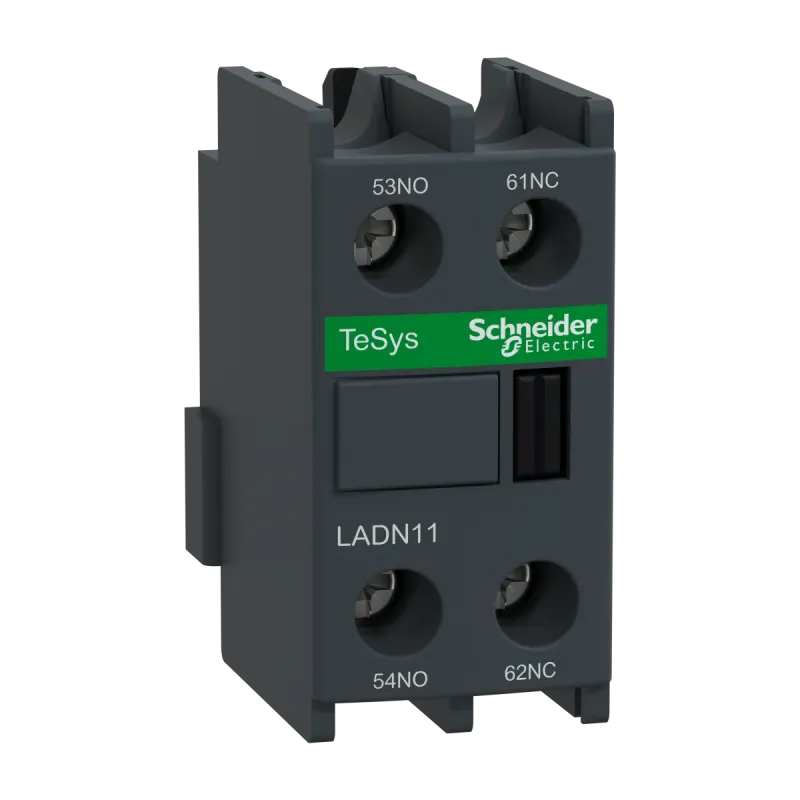

ТОПДОД КОНТ БЛОК ПЕРЕМИКАННЯ 1НВ+1НЗ TESYS
- Виробник: Schneider Electric
- Модель: LADN11
- В наявності
₴597.54
Без податку: ₴497.95
Блок миттєвих допоміжних контактів TeSys D для контакторів LC1D, LC1F і реле керування CAD. Він забезпечує контакти 1NO+1NC (дзеркально сертифіковані NC) з номінальною напругою до 10А/690В змінного струму, підключення здійснюється за допомогою гвинтових клем. Фронтальне кріплення на засувках забезпечує високу надійність та довговічність. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC), відповідає вимогам Green Premium (RoHS/REACh).
| Specifications | |
|---|---|
| [Ie] номінальний робочий струм | 6 А на 120 В AC-15 | 1.04 А на 690 В AC-15 | 0.55 А на 125 В DC-13 | 0.1 А на 600 В DC-13 |
| [Ith] умовний тепловий струм у відкритому вик | 10 А (на 60 °C) |
| [Ue] номінальна робоча напруга | 690 В змінний струм 25...400 Гц |
| [Ui] номінальна напруга ізоляції | 690 В відповідно до МЕК 60947-5-1 | 600 В відповідно до UL | 600 В відповідно до CSA |
| COS | 19GP-INDCTI |
| Виконання допоміжних контактів | миттєвий |
| Виробник | Schneider Electric |
| Висота | 48 мм |
| Висота над рівнем моря | 3000 m |
| Глибина | 42 мм |
| Допустиме короткочасне навантаження | 100 А на <60 °C 1 с | 120 А на <60 °C 500 мс | 140 А на <60 °C 100 мс |
| Екранований термінал | відсутній |
| Захисна обробка | TH відповідно до МЕК 60068 |
| Клеми підключення | Гвинтовий затискач 1 кабель(і) 1-4 мм²гнучкий з кабельним наконечником | Гвинтовий затискач 1 кабель(і) 1-4 мм²гнучкий без кабельного наконечника | Гвинтовий затискач 2 кабель(і) 1-2.5 мм²гнучкий з кабельним наконечником | Гвинтовий затискач 2 кабель(і) 1-4 мм²гнучкий без кабельного наконечника | Гвинтовий затискач 1 кабель(і) 1-4 мм²жорсткий без кабельного наконечника | Гвинтовий затискач 2 кабель(і) 1-4 мм²жорсткий без кабельного наконечника |
| Код УКТЗЕД | 8536508000 |
| Колір | темно-сірий |
| Компонування полюсного контакту | 1 NO + 1 NC |
| Країна виробник | Франція |
| Механічна зносостійкість | 30 мільйонів циклів |
| Мінімальна напруга перемикання | 17 В |
| Мінімальний струм перемикання | 5 мА |
| Місце встановлення | передня частина |
| Момент затягування | 1.7 Н.м - з викруткою плоский Ø 6 мм | 1.7 Н.м - з викруткою Philips № 2 | 1.7 Н.м - з викруткою хрестоподібний № 2 |
| Назва пристрою | LADN |
| Назва продукту | TeSys Deca |
| Номінальна вмикаюча здатність [Irms] | 140 А змінний струм відповідно до МЕК 60947-5-1 | 250 А ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-5-1 |
| Опір ізоляції | > 10 МОм |
| Робоча температура навколишнього середови | -5-60 °C |
| Сертифікація виробу | CB | UL | CSA | CCC | EAC | UKCA |
| Стандарти | МЕК 60947-5-1 | UL 60947-5-1 | CSA C22.2 № 60947-5-1 | GB/T 14048.5 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Сумісність серії | TeSys D CAD | TeSys D LC1D | TeSys F LC1F | TeSys F CR1F | TeSys Deca CAD | TeSys Deca LC1D |
| Температура навколишнього повітря для збер | -60-80 °C |
| Тип виробу або компоненту | блок допоміжних контактів |
| Тип захисту | gG запобіжник 10 А |
| Характеристики зовнішнього середовища | нормальне середовище |
| Час не перекриття контактів | 1.5 мс при знеструмленні відсутність перекриття між NC та NO контактами | 1.5 мс при ввімкненні живлення відсутність перекриття між NC та NO контактами |
| Ширина | 26 мм |
| Штрих-код | b3389110383836 |
