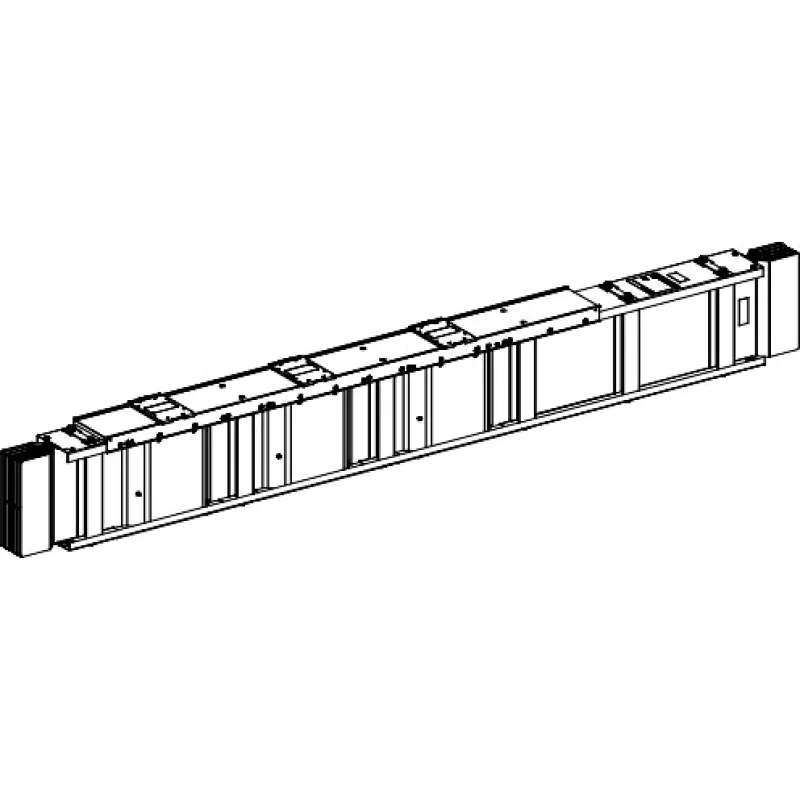

ТОП4М СЕКЦ З ВІДГ ШИНОПР CANALIS 1250А 1КВ
- Виробник: Schneider Electric
- Модель: KTA1250ED4403
- В наявності
₴150749.16
Без податку: ₴125624.30
4М СЕКЦ З ВІДГ ШИНОПР CANALIS 1250А 1КВ
| Specifications | |
|---|---|
| [Icw] номінальний короткочасно допустимий ст | 50 кА |
| [Ie] номінальний робочий струм | 1250 А на 35 °C |
| [Ipk] номінальний ударний струм | 110 кА |
| [Ue] номінальна робоча напруга | 1000 В |
| [Ui] номінальна напруга ізоляції | 1000 В |
| COS | 19CF-LBDBUS |
| How to video | https://www.youtube.com/watch?v=rG-4Qqw1JOY |
| Виконання | стандартна версія |
| Випромінюване магнітне поле | 0.75 мкТ |
| Виробник | Schneider Electric |
| Висота | 124 мм |
| Довжина | 4000-4000 мм |
| Додаткове обладнання | магістральний блок | з'єднувальний вузол |
| Електричне з'єднання | ковзаючий контакт |
| інструкція з монтажу | Горизонтальна орієнтація | Вертикальний |
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=QGH3492101 |
| Інтервал між відгалуженнями | 880 мм |
| Кількість відгалужень | 3 |
| Код УКТЗЕД | 8544429098 |
| Колір | Білий (RAL 9001) |
| Країна виробник | Угорщина |
| Ланцюг заземлення | стандартне заземлення |
| Ліміт термічної напруги | 2500000 кА².с |
| Лінійне навантаження | 18 кг/м |
| Лінійний опір | L: R1 35 °C= 0.056 мОм/м при Inc і 50 Гц | L: X1 35 °C= 0.015 мОм/м при Inc і 50 Гц | L: Z1 35 °C= 0.058 мОм/м при Inc і 50 Гц | L - PE: R0 20 °C= 0.587 мОм/м метод симетричних складових | L - PE: X0 20 °C= 0.478 мОм/м метод симетричних складових | L - PE: Z0 20 °C= 0.757 мОм/м метод симетричних складових | L - L: Rb0 20 °C= 0.097 мОм/м метод імпедансу | L - PE: Rb0 20 °C= 0.353 мОм/м метод імпедансу | L - L: Rb1 35 °C= 0.12 мОм/м при Inc з методом імпедансу | L - PE: Rb1 35 °C= 0.438 мОм/м при |
| Максимальне просідання напруги | <0.0049 В з коефіцієнтом потужності = 1 на 50 Гц з 1А на 100 м довжини | <0.005 В з коефіцієнтом потужності = 0.9 на 50 Гц з 1А на 100 м довжини | <0.0047 В з коефіцієнтом потужності = 0.8 на 50 Гц з 1А на 100 м довжини | <0.0043 В з коефіцієнтом потужності = 0.7 на 50 Гц з 1А на 100 м довжини |
| Маса нетто | 72 кг |
| Матеріал | Алюміній |
| Матеріал контакту | мідь |
| Матеріал корпусу | поліефірна плівка |
| Монтажна опора | консольний кронштейн | підвіска |
| Назва пристрою | KTA |
| Назва продукту | KT |
| Номінальний вихідний струм | 25-630 А |
| Область застосування продукту | високий розподіл потужності |
| Опис шини | довжина розподілу |
| Повне гармонійне спотворення | 0-15 % 1250 А | 15-33 % 1600 А | 33-100 % 2000 А |
| Положення нейтралі | вправо |
| Полярність шини | 3L + N + PE |
| Робоча температура повітря | 0-35 °C (100 % від In) | 35-40 °C (97 % в) | 40-45 °C (93 % в) | 45-50 °C (90 % в) | 50-55 °C (86 % в) |
| Спосіб кріплення | гачком |
| Стандарти | МЕК 61439-1 | МЕК 61439-6 |
| Ступінь захисту | IP55 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK08 conforming to МЕК 62262 |
| Сумісність серії | вбудований відгалужувач від Canalis KS | вбудований відгалужувач від Canalis KT |
| Тип виробу або компоненту | шинопровід |
| Типорозмір | зафіксувати |
| Частота мережі | 50/60 Гц |
| Ширина | 140 мм |
| Штрих-код | b3606480941528 |
